PWM

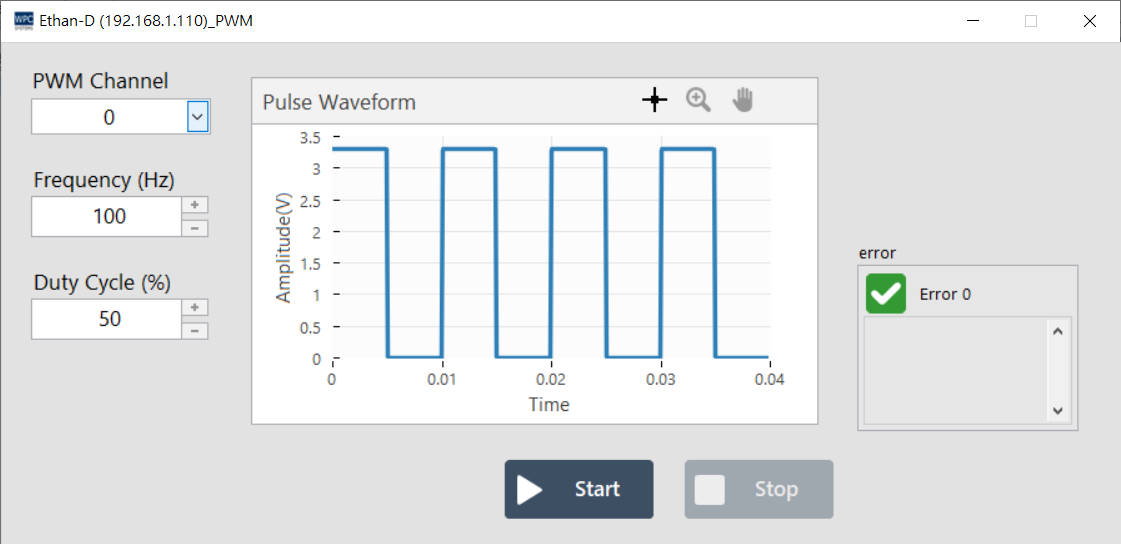

PWM (Pulse Width Modulation) 面板提供使用者產生脈衝寬度調變訊號的功能。您可以控制數位訊號的頻率與工作週期 (Duty Cycle)，適用於馬達控制、LED 調光等應用。
支援產品與通道
本功能支援具備 PWM 輸出功能的裝置。請依照您的裝置型號，確認對應的通道 (Channel) 編號：
| 產品名稱 | 通道 |
|---|---|
Ethan-D | 0~1 |
USB-DAQ-F1-AD | 0~1 |
USB-DAQ-F1-AOD | 0~1 |
USB-DAQ-F1-CD | 0~1 |
USB-DAQ-F1-D | 0~1 |
USB-DAQ-F1-DSNK | 0~1 |
USB-DAQ-F1-RD | 0~1 |
USB-DAQ-F1-TD | 0~1 |
警告
注意：PWM 功能與計數器 (Counter) 功能共用硬體資源，無法同時在相同的通道上開啟。
參數設定與操作
設定 PWM 輸出的頻率與工作週期，並透過下方按鈕控制輸出：
| 參數/按鈕 | 說明 |
|---|---|
| Frequency (Hz) | 設定 PWM 訊號的頻率 (Hz)，即每秒鐘訊號切換的次數。 |
| Duty Cycle (%) | 設定工作週期 (%)，即在一個完整週期內，訊號處於高電位 (On) 的時間比例。 |
| Start | 開始產生並輸出 PWM 訊號。 |
| Stop | 停止輸出 PWM 訊號。 |
