SPI

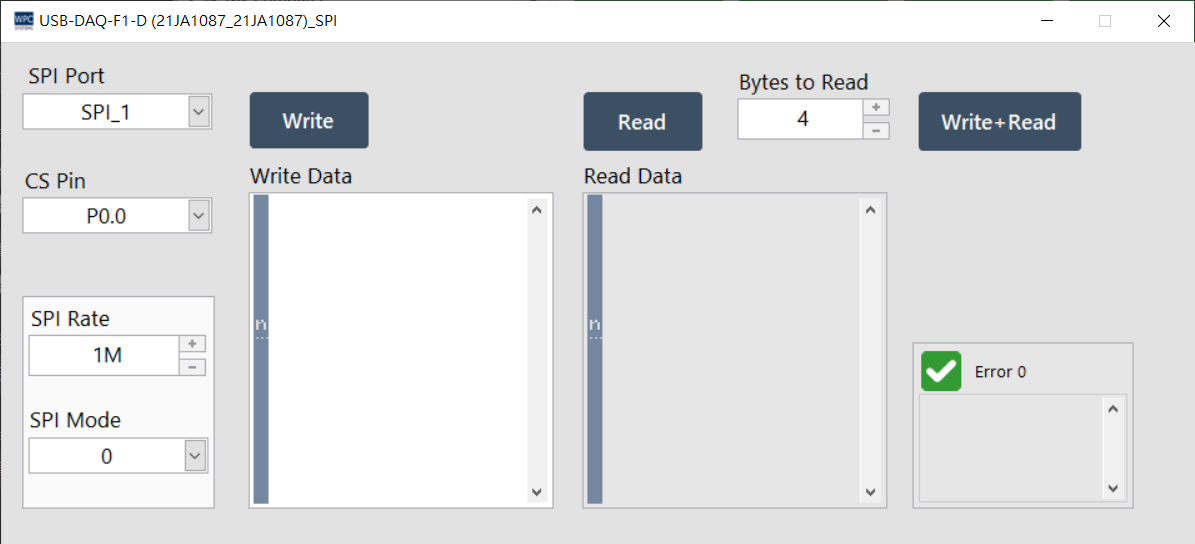

SPI (Serial Peripheral Interface) 面板提供使用者進行 SPI 串列通訊測試。您可以設定 SPI 模式與傳輸速率，與周邊裝置進行全雙工通訊。

支援產品與連接埠

本功能支援具備 SPI 介面的裝置。請依照您的裝置型號，確認對應的連接埠 (Port) 編號：

產品名稱	連接埠
USB-DAQ-F1-AD	2
USB-DAQ-F1-CD	2
USB-DAQ-F1-D	1~2
USB-DAQ-F1-RD	2
USB-DAQ-F1-TD	2

參數設定

SPI 模式 (Mode)

支援四種標準 SPI 模式，由時脈極性 (CPOL) 與時脈相位 (CPHA) 決定：

模式 (Mode)	時脈極性 (CPOL, Clock Polarity)	時脈相位 (CPHA, Clock Phase)
0	0 (Idle Low)	0 (Leading Edge)
1	0 (Idle Low)	1 (Trailing Edge)
2	1 (Idle High)	0 (Leading Edge)
3	1 (Idle High)	1 (Trailing Edge)

操作說明

按鈕/參數	說明
SPI Rate	設定 SPI 時脈速率 (最大 1 MHz)。
CS Pin	選擇使用的晶片選擇腳位 (Chip Select)，具體定義視產品規格而定。
Bytes to Read	設定欲讀取的資料長度 (Byte)。
Write	傳送數據至 SPI 裝置 (僅寫入)。
Read	接收 SPI 裝置的數據 (僅讀取)。
Write+Read	全雙工操作：在寫入數據的同時讀取回傳數據。
