Function Generator

Function Generator (函數產生器) 面板允許使用者透過類比輸出通道，產生各種標準波形訊號。

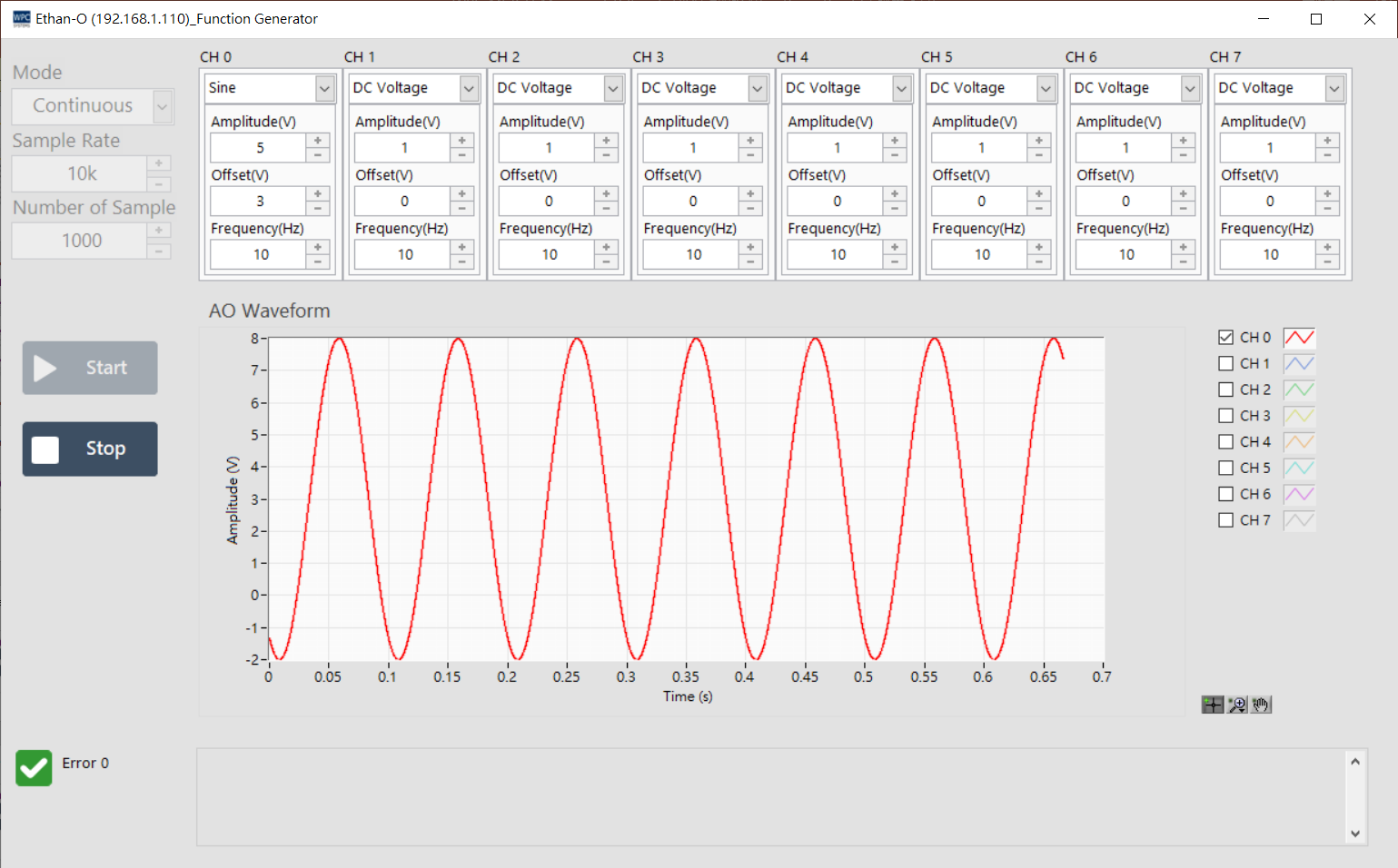

Function Generator Test Panel

支援產品​

本功能需搭配具備類比輸出 (AO) 的高效能 DAQ 裝置：

產品名稱說明
Ethan-O8 通道 (+/-10V) 類比電壓輸出

功能設定​

1. 輸出模式 (Mode)​

選擇波形的輸出行為模式：

模式說明
N Sample有限點輸出。產生指定點數的波形後自動停止。
Continuous連續輸出。波形將持續循環輸出，直到按下 Stop。

2. 波形種類 (Waveform)​

支援以下標準波形：

  1. DC Voltage：直流電壓輸出。
  2. Rectangular：方波。
  3. Triangular：三角波。
  4. Sine：正弦波。

3. 參數設定​

調整波形的細部參數。請注意輸出電壓需符合硬體規格限制 (+/-10V)。

參數說明
Sampling Rate設定取樣率 (最大支援 10K S/s)。
Frequency設定波形頻率。請遵循 奈奎斯特定理 設定合適的取樣率以避免失真。
Amplitude (V)波形振幅 (單峰值)。
Offset (V)直流偏壓。
限制條件：
• Offset + Amplitude ≤ +10V
• Offset - Amplitude ≥ -10V

操作說明​

按鈕功能
Start開始產生並輸出波形訊號。
Stop停止輸出。
