AI

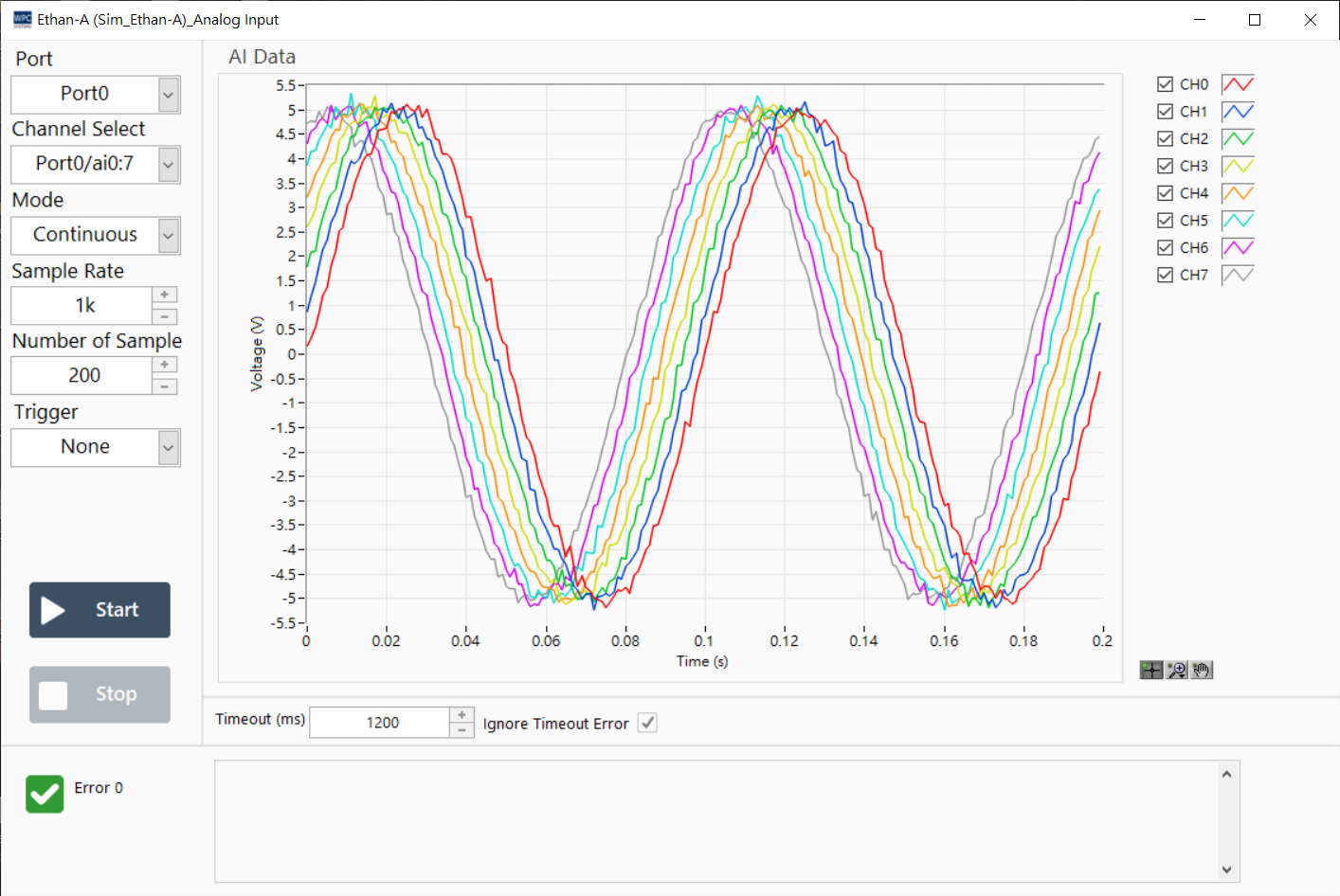

AI (Analog Input) 面板提供使用者進行電壓或電流的類比訊號量測。透過此介面，您可以設定擷取通道、採樣模式及取樣率，並即時檢視訊號波形。
操作流程
請依照以下步驟進行 AI 訊號量測設定：
1. 選擇連接埠 (Port)
首先確認您的裝置型號，並選擇對應的連接埠 (Port) 與通道。
| 產品名稱 | 連接埠 | 量測類型 |
|---|---|---|
Ethan-A | 0 | 電壓 |
Ethan-A2 | 0 | 電壓 |
Ethan-I | 0 | 電流 |
Ethan-IA | 0, 1 | 0: 電流 1: 電壓 |
USB-DAQ-F1-AD | 0 | 電壓 |
USB-DAQ-F1-AOD | 0 | 電壓 |
Wifi-DAQ-E3-A | 0 | 電壓 |
Wifi-DAQ-E3-AH | 0 | 電壓 |
Wifi-DAQ-F4-A | 0 | 電壓 |
2. 設定通道 (Channel Selection)
在 Channel Selection 下拉選單中選擇要啟用的通道範圍。
| 選項 | 說明 |
|---|---|
port0/ai 0 | 僅開啟通道 0 |
port0/ai 0:1 | 開啟通道 0 至 1 (共 2 個通道) |
port0/ai 0:3 | 開啟通道 0 至 3 (共 4 個通道) |
port0/ai 0:7 | 開啟通道 0 至 7 (共 8 個通道) |
3. 設定擷取模式 (Mode)
依據您的量測需求選擇合適的擷取模式：
- On Demand (單次讀取)：軟體發送一次指令，裝置回傳當下的一個數值。適用於不需要連續波形的低速監控。
- N Sample (有限點讀取)：設定固定的採樣點數，擷取完成後即停止。
- Continuous (連續讀取)：持續不間斷地擷取資料，直到按下 Stop 按鈕。適用於長時間訊號紀錄或示波器監控。
4. 設定取樣率 (Sampling Rate)
設定每秒鐘擷取的點數 (Samples per second)。不同裝置支援的最高取樣率如下：
| 產品名稱 | 取樣率說明 |
|---|---|
Ethan-A | 20 kS/s (8通道同步) |
Ethan-A2 | 10 kS/s (8通道同步) |
Ethan-I | 僅支援 On Demand 模式 |
Ethan-IA | 僅支援 On Demand 模式 |
Wifi-DAQ-E3-A | 10 kS/s (8通道同步) |
Wifi-DAQ-E3-AH | 10 kS/s (8通道同步) |
| 其他 USB-DAQ | 請參閱該產品規格書 |
5. 其他參數設定
視需求調整以下進階參數：
- Number of Sample：每次從緩衝區讀取的點數（影響圖表更新頻率）。
- Timeout (ms)：讀取資料的逾時時間，若超過此時間未讀到資料則回傳錯誤。
- Ignore Timeout Error：若勾選，當發生逾時錯誤時將被忽略，程式會繼續執行。
- Trigger：設定觸發條件（如無特殊需求選
None）。RTC-Absolute：絕對時間觸發。RTC-Relative：相對時間觸發。
6. 開始量測
設定完成後，操作下方按鈕控制量測：
| 按鈕 | 功能 |
|---|---|
| Start | 開始進行訊號擷取 |
| Stop | 停止訊號擷取 |
