Ethan-I
Ethan-I 專為 4-20mA 工業電流迴路設計，提供 8 通道 24-bit 電流輸入（±20mA），具備 2.5kV 隔離保護，確保工業環境下的穩定量測。

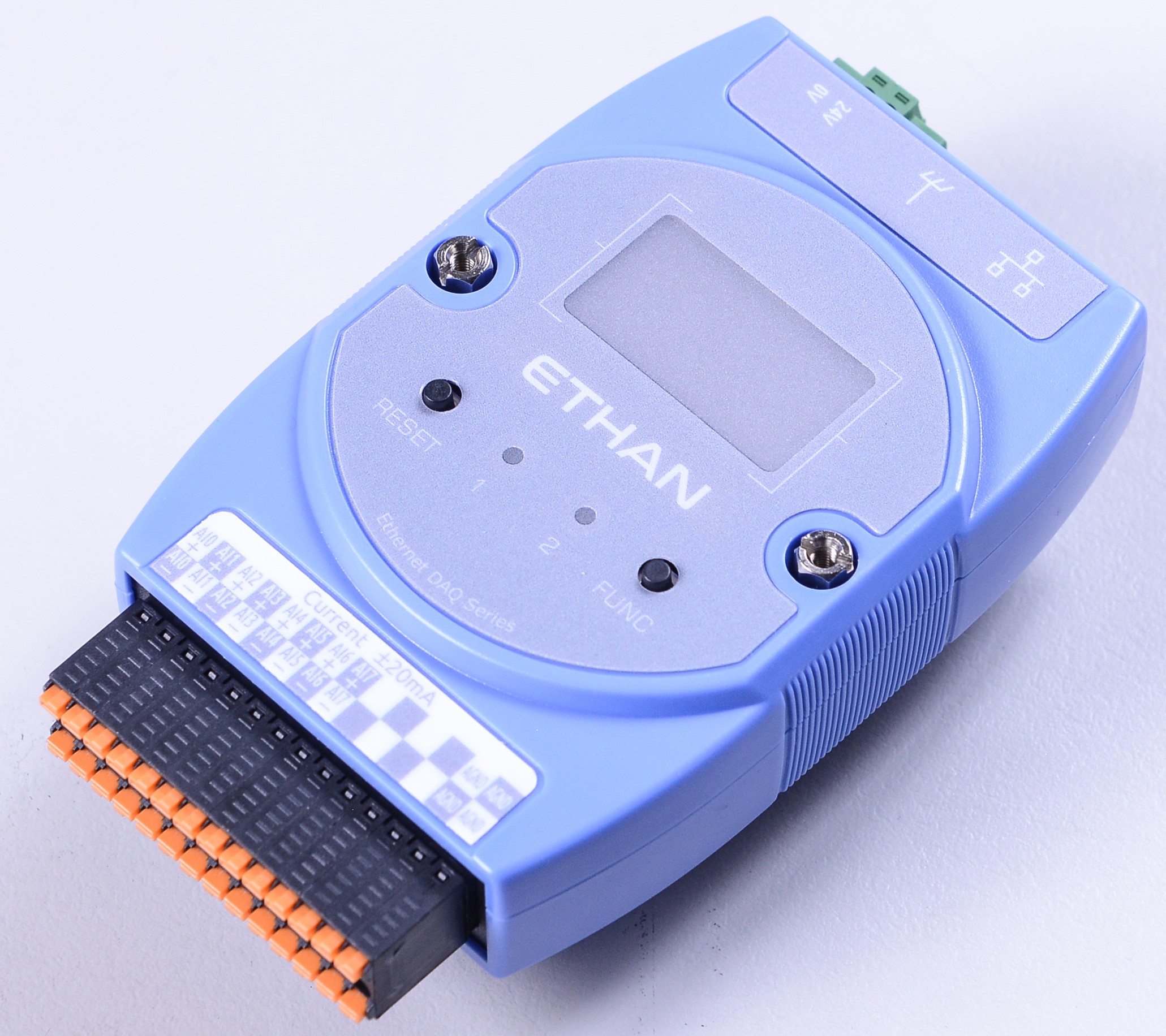

產品外觀
主要特色
- 電源輸入: 24VDC
- 10/100 Base-T 乙太網路介面
- 電流輸入: 8 通道多工切換 & 24-bit 解析度
- 最大更新率: 1.2kHz (單通道)
- 輸入範圍: ±20mA
- 支援 Python, C#, 以及 LabVIEW

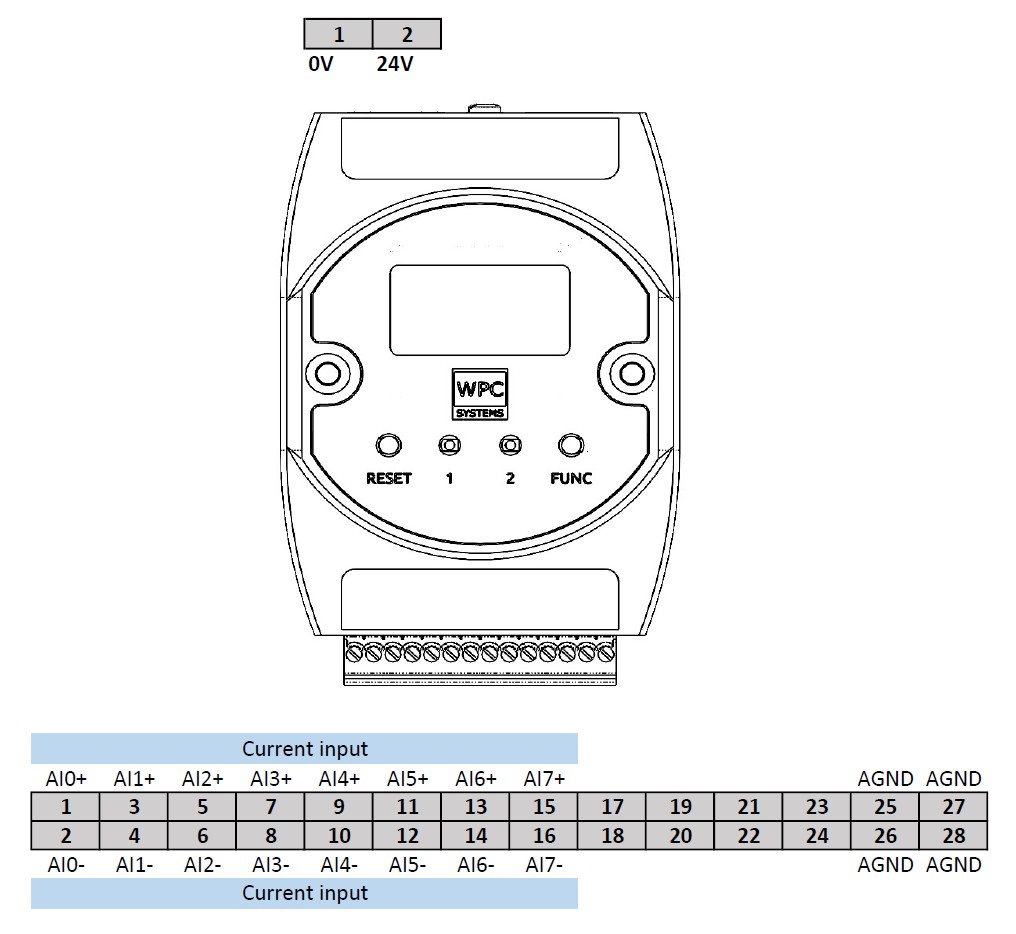

腳位定義
Ethan-I 詳細規格 (電流輸入)
| 參數 | 測試條件/備註 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 隔離電壓 | 2.5 | 3 | kV | ||
| ADC 解析度 | 24 | bit | |||
| 輸入阻抗 | 54 | 60 | 75 | Ω | |
| 準確度 | 0.001~0.002 | mA | |||
| 解析度 | 5.9605E-06 | mA | |||
| 增益誤差 | ±0.02 | % of FS | |||
| 增益漂移 | ±10 | ppm/°C | |||
| 偏移誤差 | ±2 | μA | |||
| 偏移漂移 | ±3 | nA/°C | |||
| 訊號雜訊比 (DC) | 85 | dB | |||
| 訊號雜訊比 (50/60Hz) | 120 | dB |
