Ethan-T
Ethan-T 專為溫度量測設計，提供 7 通道熱電偶輸入，支援 K, J, N, R, S, T, E, B 八種熱電偶型號，量測範圍 -210°C ~ 1800°C，內建冷接點補償。

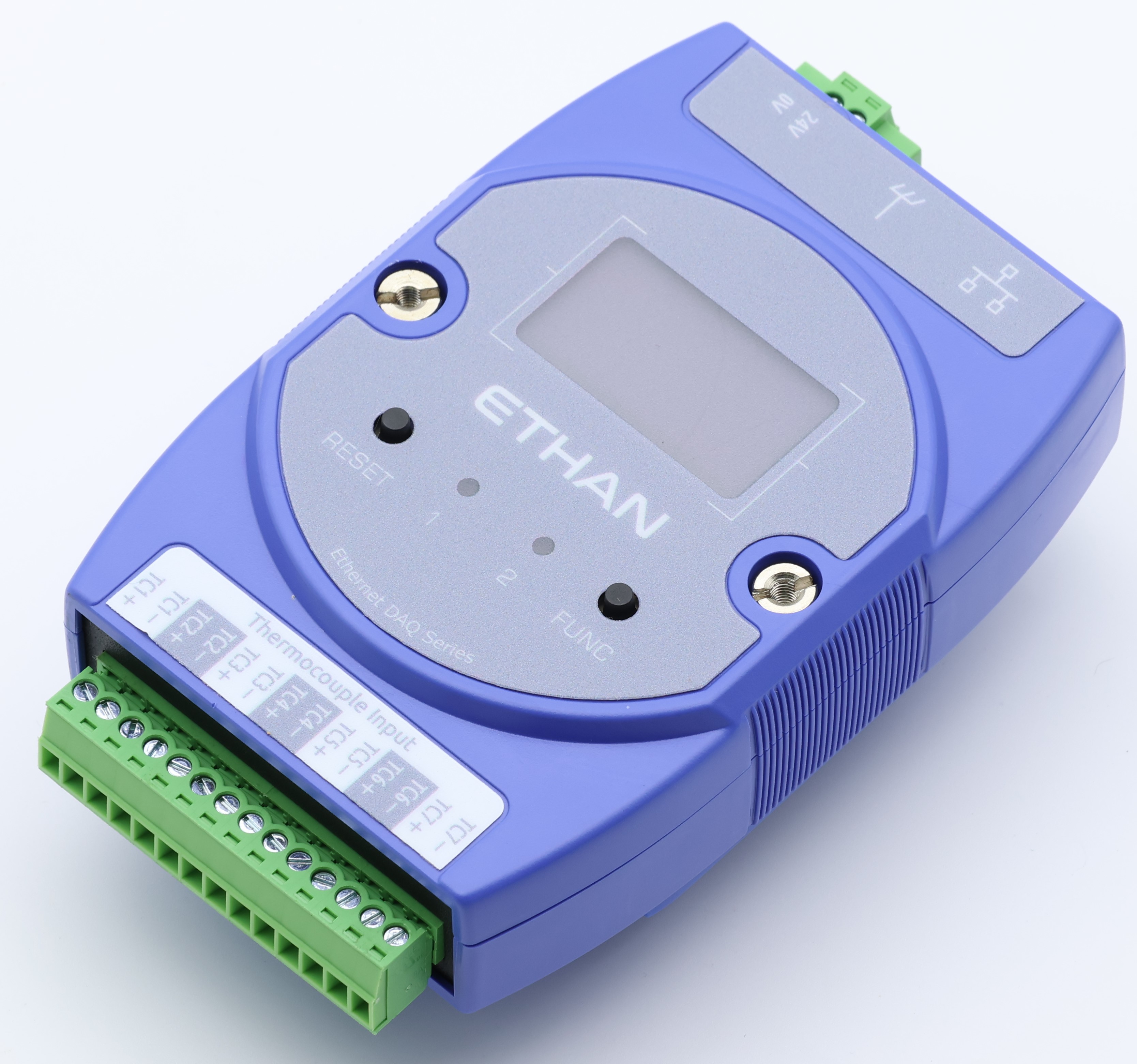

產品外觀
主要特色
- 電源輸入: 24VDC
- 10/100 Base-T 乙太網路介面
- 7 通道熱電偶輸入
- 支援感測器類型: K, J, N, R, S, T, E, & B 型
- 穩定時間: 160ms (單通道)
- 支援 Python, C#, 以及 LabVIEW

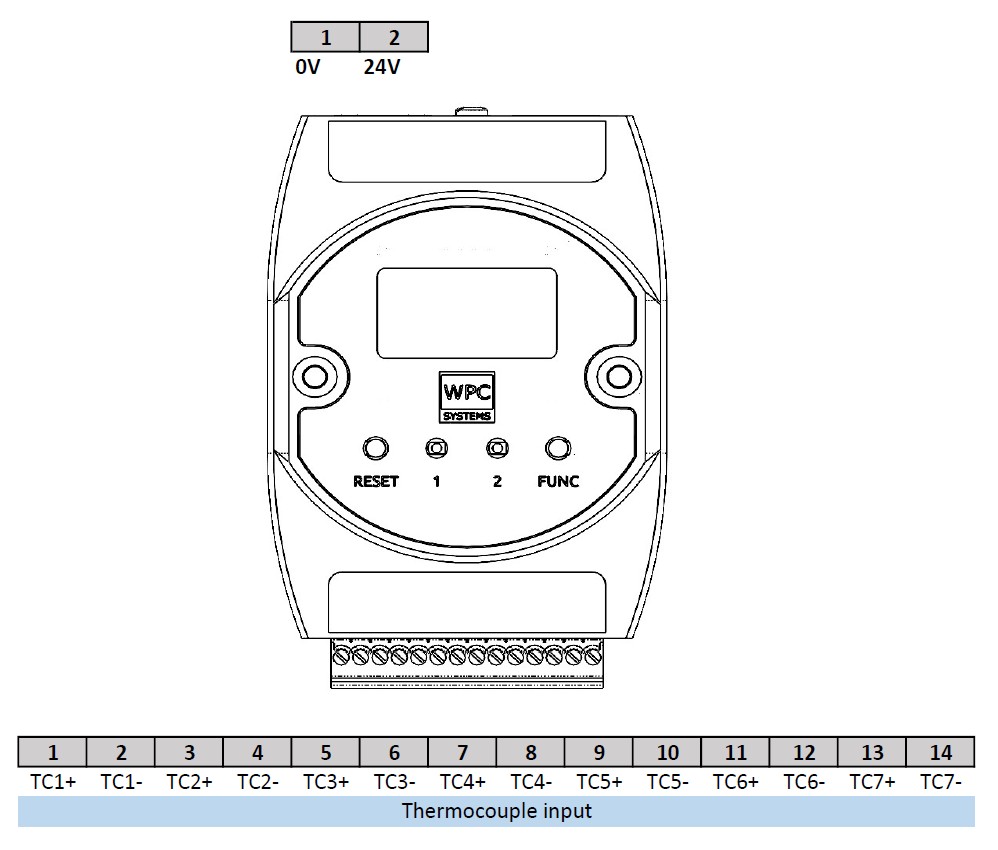

腳位定義
Ethan-T 詳細規格 (熱電偶)
| 參數 | 測試條件/備註 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| ADC 解析度 | 19 | bit | |||
| ADC 轉換時間 | 取決於轉換模式 | 90 | 185 | ms | |
| 溫度範圍 | 取決於熱電偶類型 | -210 | 1800 | °C | |
| 標稱溫度解析度 | 0.0078125 | °C | |||
| 熱電偶滿量程與線性誤差 | ±0.15 | % | |||
| 冷接點準確度 | ±0.7 | °C | |||
| 輸入電壓保護 | ±45 | V | |||
| 雜訊抑制濾波 | 可設定 | 50 | 60 | Hz | |
| 共模抑制比 | 70 | dB | |||
| 50/60Hz 雜訊抑制 | 基頻與諧波 | 91 | dB |
