Ethan-L
Ethan-L 配備 6 通道機械式繼電器（4x Form-A 常開接點 + 2x Form-C 轉換接點），額定電流 2A，最高切換電壓 250VAC / 220VDC，適用於高功率負載控制。

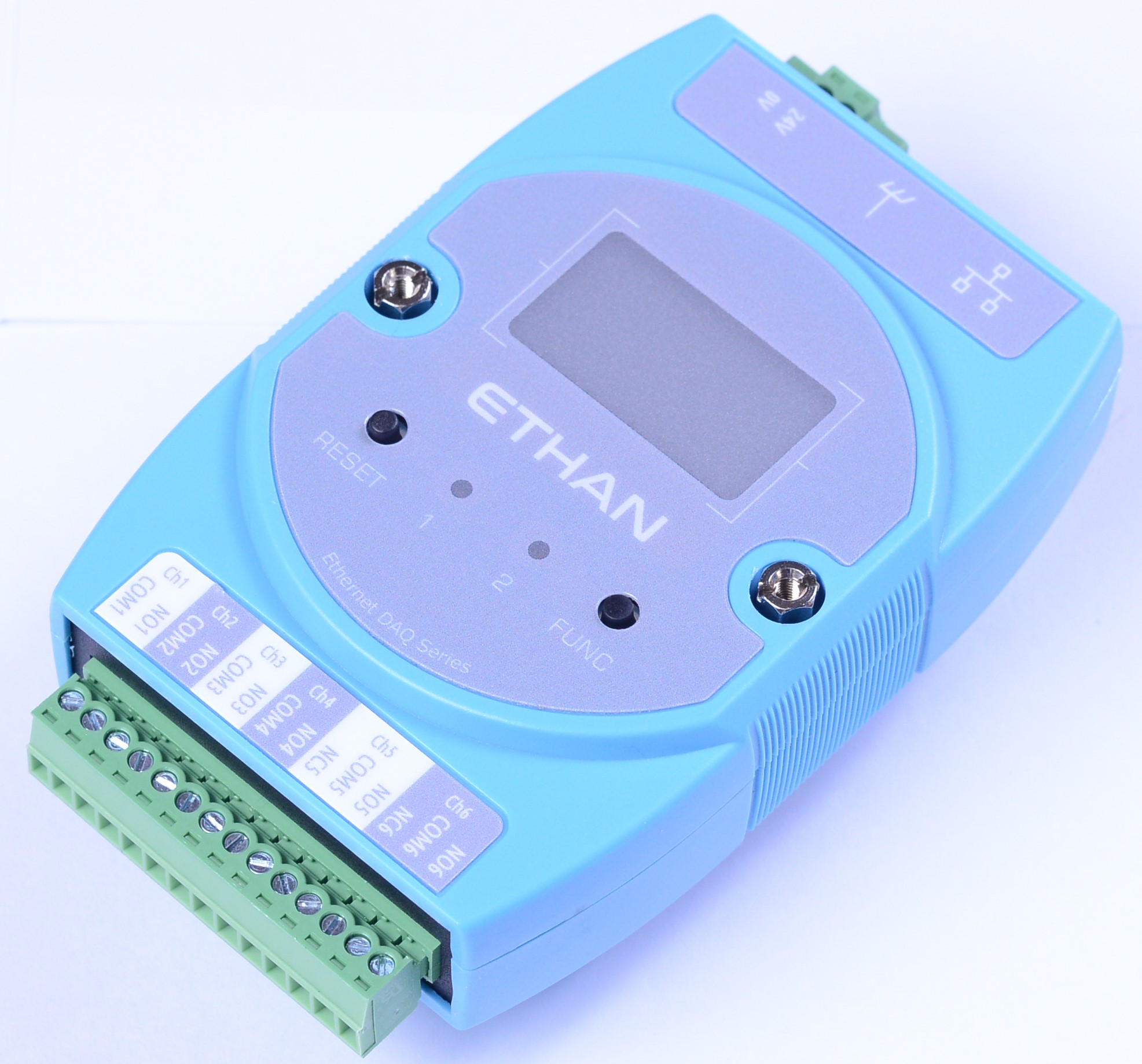

產品外觀
主要特色
- 電源輸入: 24VDC
- 10/100 Base-T 乙太網路介面
- 6 通道高品質機械式繼電器
- 4 通道 Form-A (常開) + 2 通道 Form-C (常開+常閉)
- 最大電流: 1A
- 動作時間: 2ms (不含彈跳)
- 釋放時間: 1ms (不含彈跳)
- 支援 Python, C#, 以及 LabVIEW

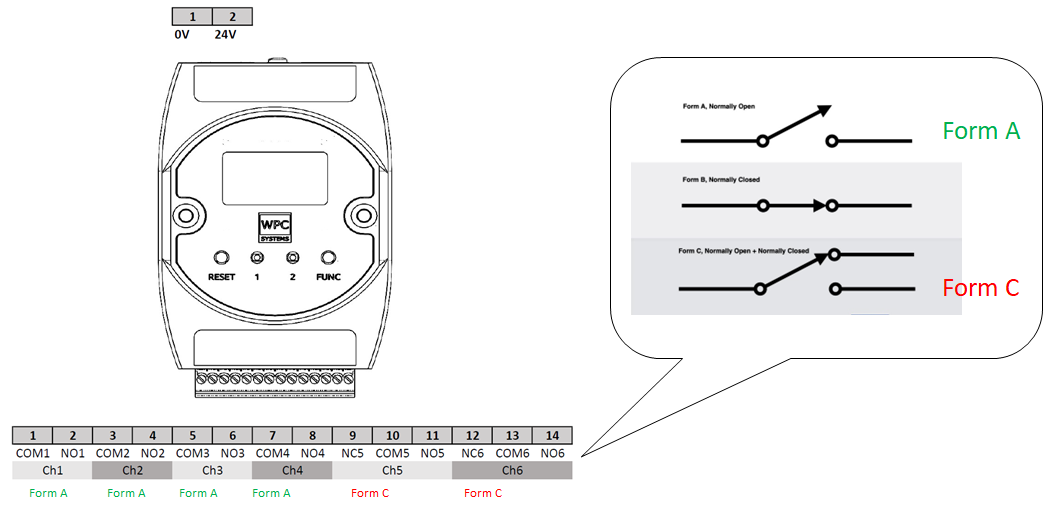

腳位定義
繼電器規格 - Ethan-L
| 參數 | 測試條件/備註 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 額定電流 | 2 | A | |||
| 連續限制電流 | 2 | A | |||
| 最大切換電壓 (AC) | 250 | VAC | |||
| 最大切換電壓 (DC) | 220 | VDC | |||
| 最小切換電壓 | 100 | μV | |||
| 最大切換功率 | 60 | W | |||
| 初始接觸電阻 | 10mA/30mV | 50 | mΩ | ||
| 熱電勢 | 10 | μV | |||
| 機械壽命 (0W) | 100,000,000 | 次 | |||
| 電氣壽命 (30W) | 阻性負載 125VDC/0.24A | 500,000 | 次 | ||
| 電氣壽命 (30W) | 阻性負載 30VDC/1A | 500,000 | 次 | ||
| 動作時間 | 1 | 3 | ms | ||
| 釋放時間 | 1 | 3 | ms | ||
| 最大彈跳時間 | 1 | 5 | ms |
