Ethan-D
Ethan-D 整合 8 通道數位輸入 (DI) 與 6 通道繼電器輸出 (NPN驅動)，並提供 2 通道 PWM 輸出，適合工業自動化控制與數位訊號處理。

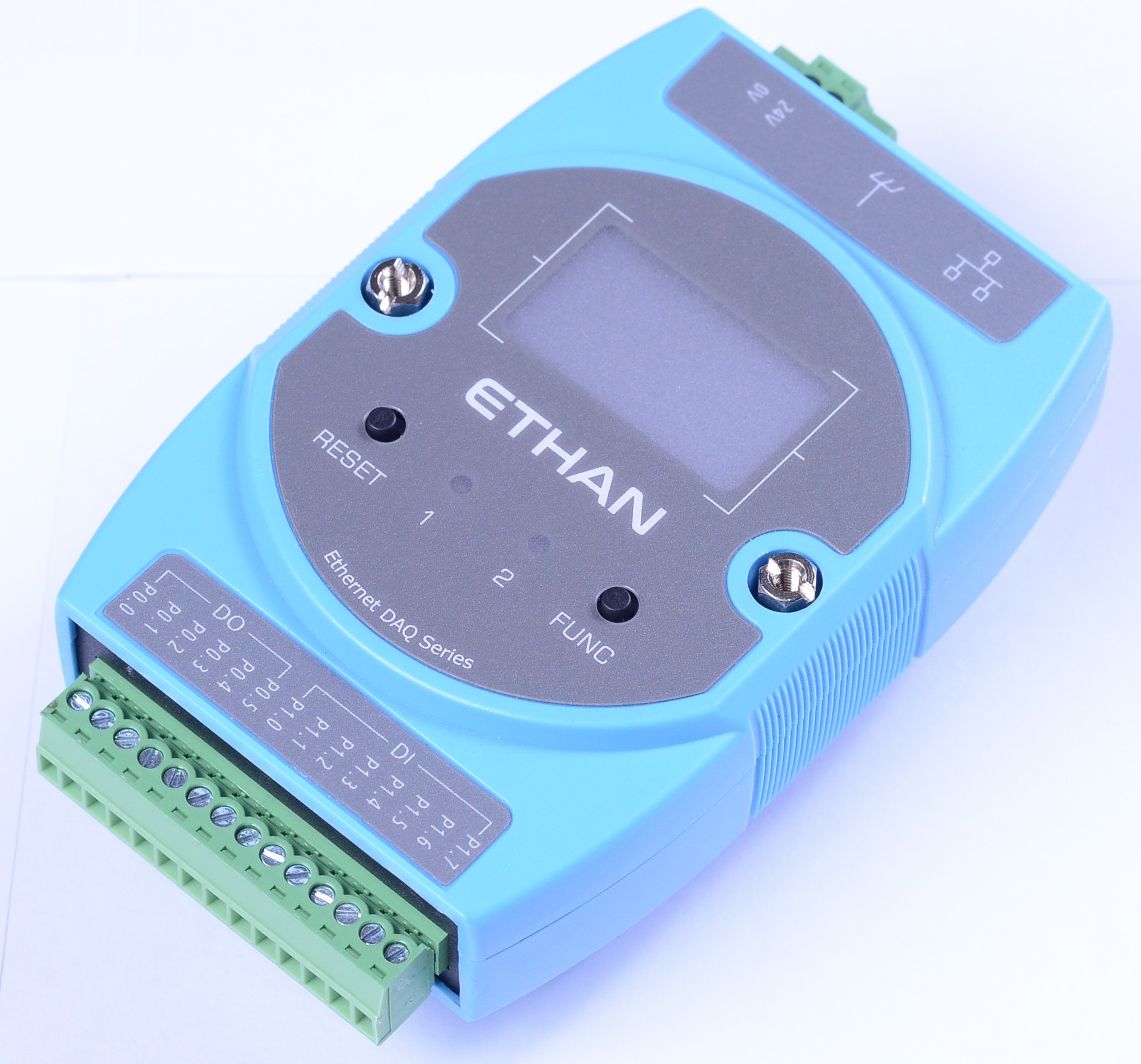

產品外觀
主要特色
- 電源輸入: 24VDC
- 10/100 Base-T 乙太網路介面
- 數位輸出 (DO): 6 通道 NPN, 24V 光耦合隔離
- 數位輸入 (DI): 8 通道 NPN, 24V 光耦合隔離
- 2 通道 PWM 輸出
- 支援 Python, C#, 以及 LabVIEW

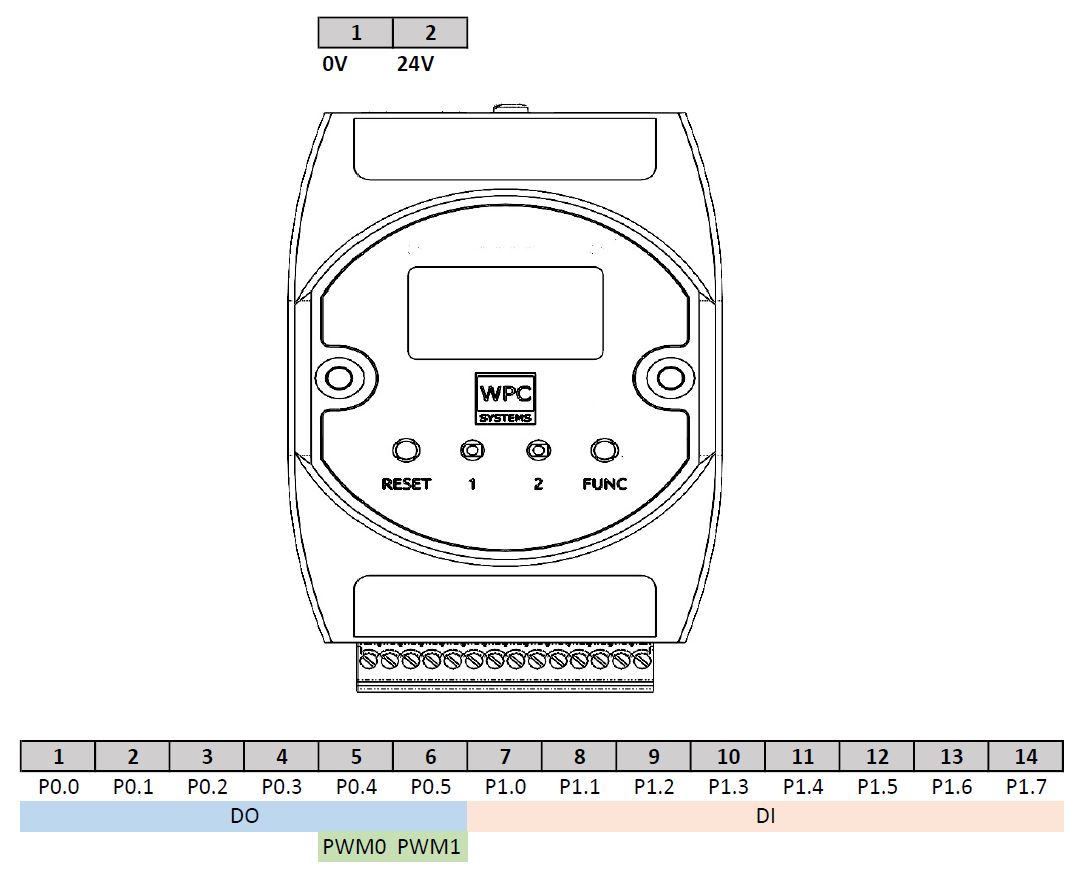

腳位定義
Ethan-D 詳細規格
工業級數位輸入
| 參數 | 測試條件/備註 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 輸入類型 | 源型輸入 | ||||
| 隔離電壓 | 2.5 | 30 | kV | ||
| 輸入高電位電壓 | 30 | V | |||
| 輸入低電位電壓 | 12 | V | |||
| 輸入阻抗 | 6.8k | Ω |
工業級數位輸出
| 參數 | 測試條件/備註 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 輸出類型 | 汲入式輸出 | ||||
| 隔離電壓 | 2.5 | 30 | kV | ||
| 輸出高電位電壓 | 30 | V | |||
| 輸出低電位電壓 | 12 | V | |||
| 輸出汲入電流 (峰值湧浪) | -400 | -500 | mA | ||
| 輸出汲入電流 (連續) | -300 | -350 | mA |
