Ethan-A
Ethan-A 是一款工業級乙太網路數據採集卡，提供 8 通道同步 16-bit 類比輸入，最高取樣率達 20kHz，適用於高速訊號量測與監控應用。

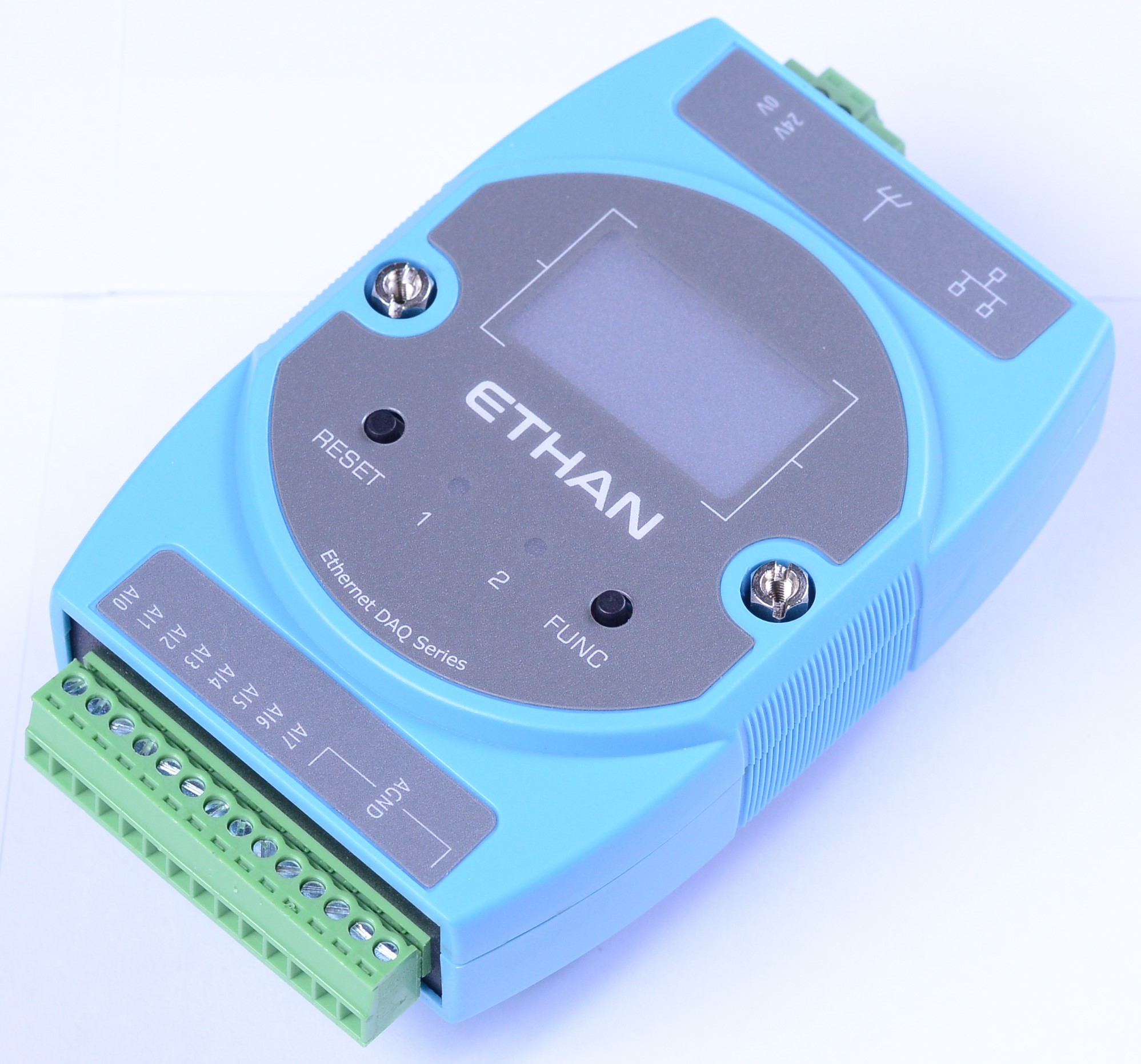

產品外觀
主要特色
- 電源輸入: 24VDC
- 10/100 Base-T 乙太網路介面
- 類比輸入 (AI): 8 通道同步取樣 & 16-bit 單端解析度
- 最大取樣率: 20kHz
- 輸入範圍: ±10V
- 支援 Python, C#, 以及 LabVIEW

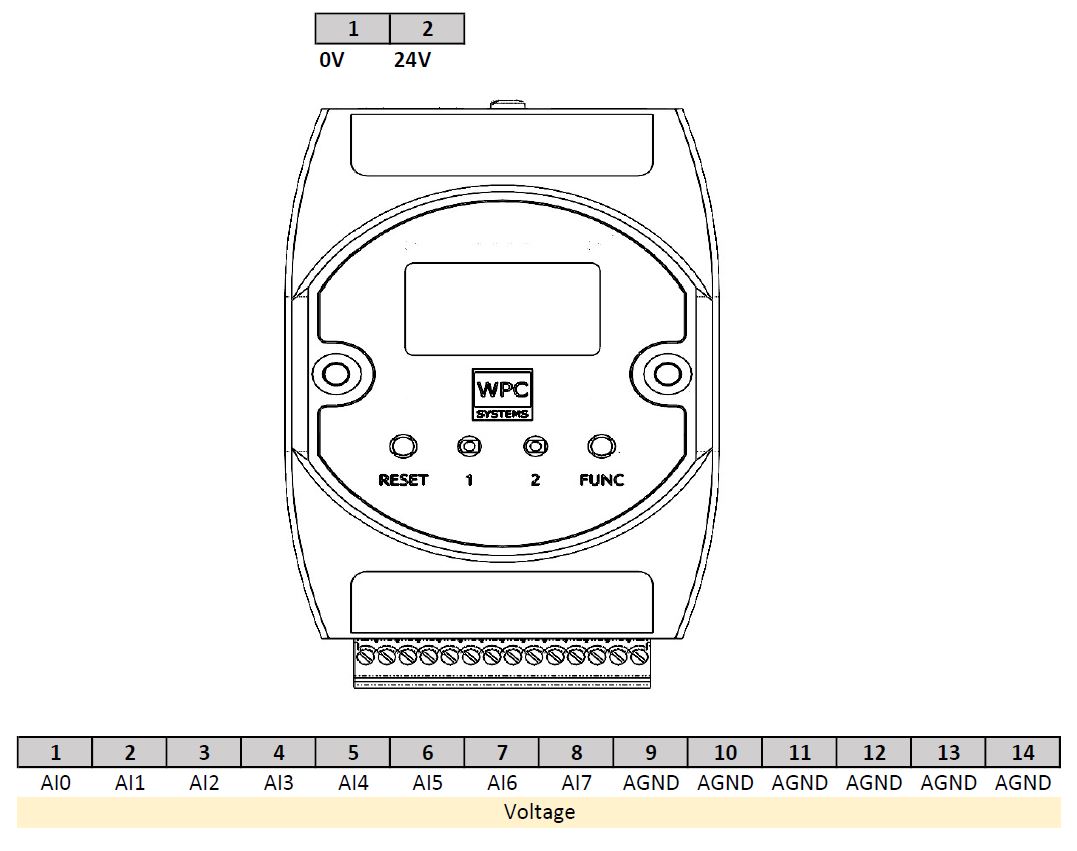

腳位定義
Ethan-A 詳細規格
| 參數 | 測試條件/備註 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 通道數 | 8 | ch | |||
| 輸入高電位電壓 | 9.7 | 10 | 10.3 | V | |
| 輸入低電位電壓 | -9.7 | -10 | -10.3 | V | |
| 解析度 | 16 | bit | |||
| 取樣率 | 8 通道連續模式 | 20k | Hz | ||
| 輸入阻抗 | 1M | Ω | |||
| 頻寬 | 100k | Hz | |||
| 訊號雜訊比 (SNR) | 95.5 | dB | |||
| 第三諧波失真 (THD) | -107 | dB | |||
| 積分非線性 (INL) | ±0.5 | LSB | |||
| 微分非線性 (DNL) | ±0.5 | LSB |
