I2C

I2C (Inter-Integrated Circuit) 面板提供使用者進行 I2C 通訊協定測試。您可以設定時脈速率，對從屬裝置 (Slave) 進行讀寫與查詢操作。

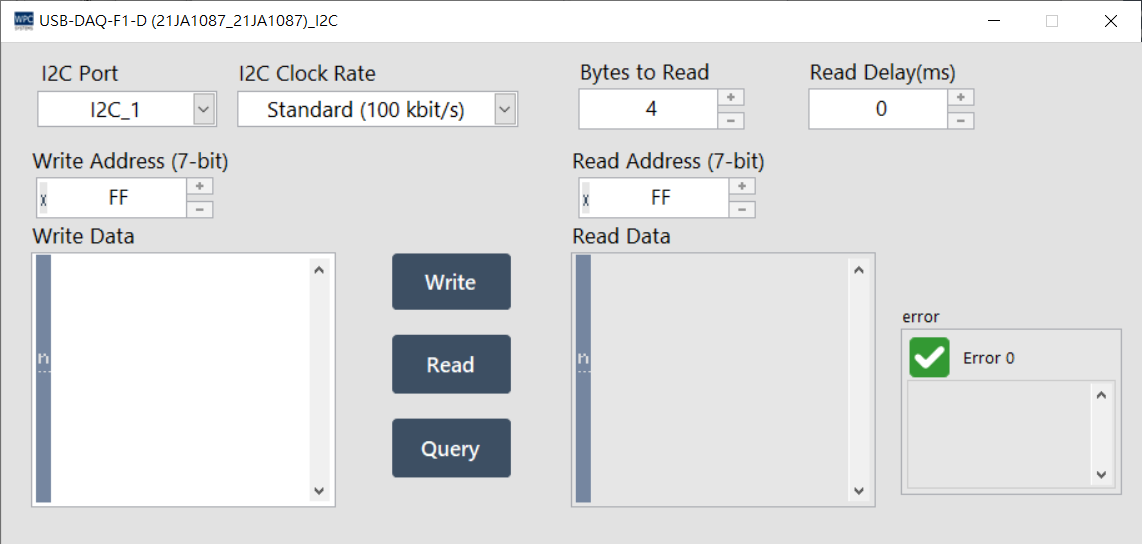

I2C Test Panel

支援產品與連接埠​

本功能支援具備 I2C 介面的裝置。請依照您的裝置型號，確認對應的連接埠 (Port) 編號：

產品名稱連接埠
USB-DAQ-F1-AD1~2
USB-DAQ-F1-AOD1~2
USB-DAQ-F1-CD1~2
USB-DAQ-F1-D1~2
USB-DAQ-F1-RD1~2
USB-DAQ-F1-TD1~2

參數設定​

I2C 時脈速率 (Clock Rate)​

支援四種標準傳輸速率，請依據您的硬體需求選擇：

  1. Standard：100 kbit/s
  2. Fast：400 kbit/s
  3. Fast Plus：1 Mbit/s
  4. High Speed：3.4 Mbit/s

操作說明​

透過下方的控制按鈕來執行特定的 I2C 指令：

按鈕功能
Write Address設定目標 I2C 從屬裝置的位址 (Slave Address)。
Write將資料寫入至指定位址的從屬裝置。
Read Address設定要讀取的從屬裝置位址。
Read從從屬裝置讀取資料。
Query執行複合操作：先寫入指令，隨後讀取回應數據 (Repeated Start)。
Bytes to Read指定欲讀取的資料長度 (Byte)。
Read Delay設定讀取指令發送後的等待時間 (毫秒)，亦即時序上的間隔。
