USB-DAQ-D 專為數位訊號處理設計，提供 20 通道 3.3V 數位 I/O（5V 耐壓），支援 I2C/SPI/UART/PWM/計數器，適合邏輯控制與感測器介接應用。
USB-DAQ-D
產品特色

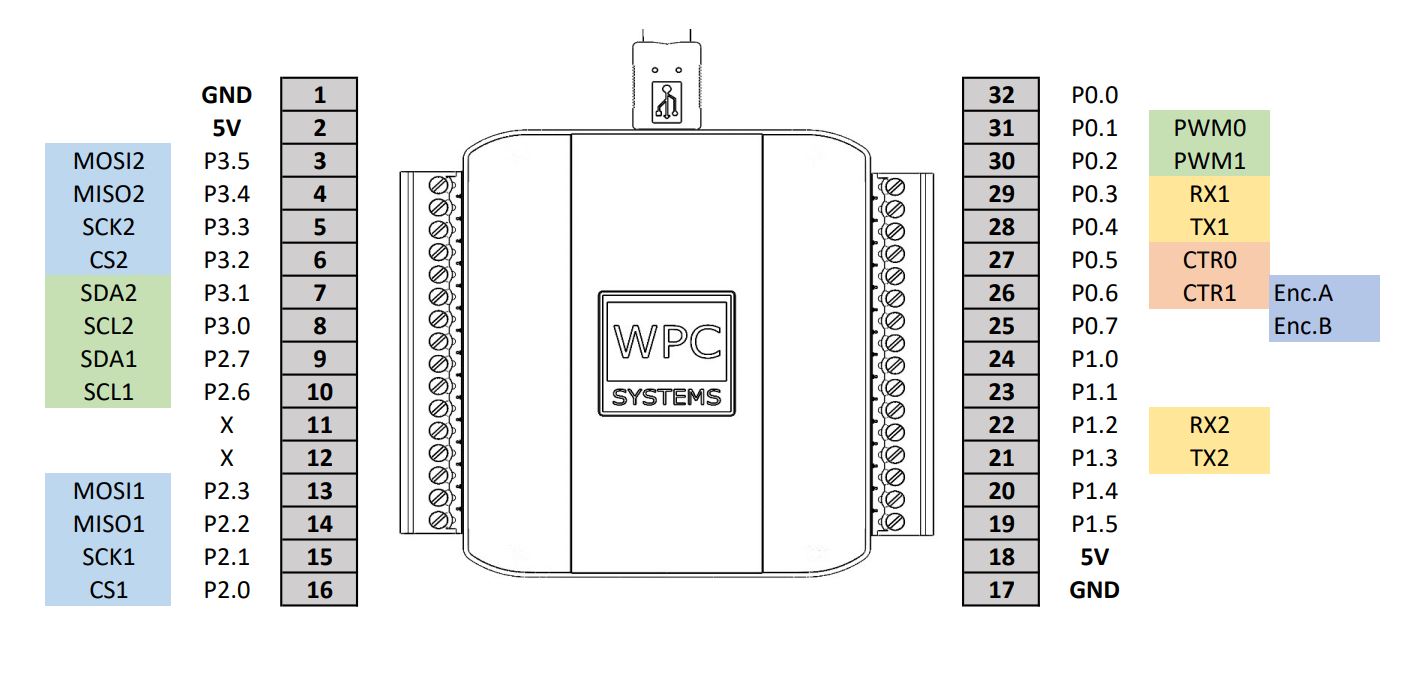

腳位圖
產品規格
數位輸入
| 參數 | 測試條件/備註 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 輸入高電位電壓 | 3 | 5 | 5.5 | V | |
| 輸入低電位電壓 | -0.5 | 0 | 0.5 | V | |
| 輸入阻抗 | 50k | Ω |
數位輸出
| 參數 | 測試條件/備註 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 輸出高電位電壓 | 3.1 | 3.3 | 3.5 | V | |
| 輸出低電位電壓 | -0.5 | 0 | 0.5 | V | |
| 輸出電流 (Source) | 10 | mA | |||
| 輸出電流 (Sink) | -10 | mA |
通訊介面
| 參數 | 測試條件/備註 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| UART 鮑率 (Baud Rate) | 460.8k | bps | |||
| SPI-1 傳輸率 | 36M | Hz | |||
| SPI-2 傳輸率 | 18M | Hz | |||
| I2C 傳輸率 | 400k | Hz |
