USB-DAQ-RD 支援 2 通道 PT-100/PT-1000 RTD 溫度感測器，提供 15-bit 解析度，溫度解析度達 0.03125°C，總準確度 0.05%，適用於高精度溫度監控。
產品特色
- USB 2.0 全速匯流排供電
- 21 通道 3.3V 數位 I/O (可承受 5V 輸入)
- 支援 I2C/SPI/UART/PWM/計數器
- 2 通道 RTD 輸入
- 支援 PT-100 或 PT-1000
- 支援 Python, C#, 以及 LabVIEW

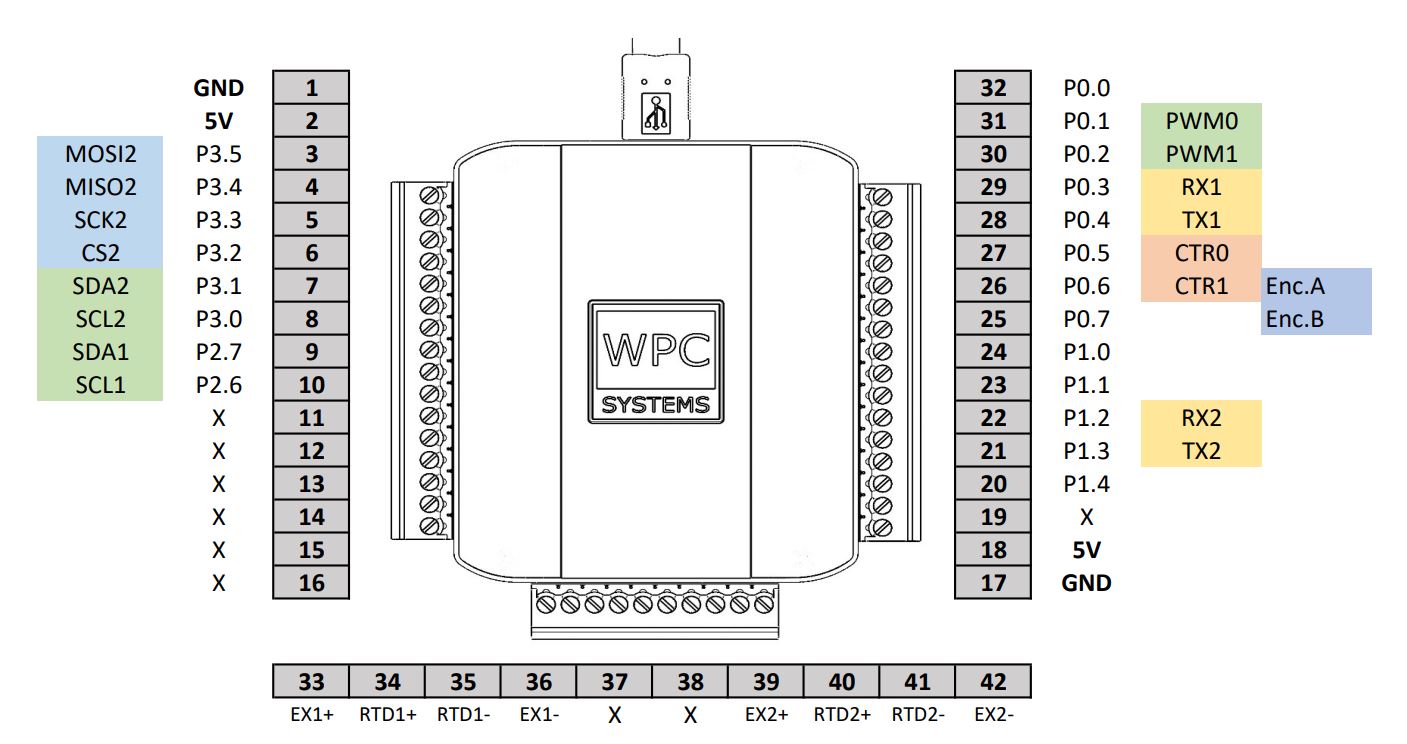

腳位圖
RTD 感測器接線說明

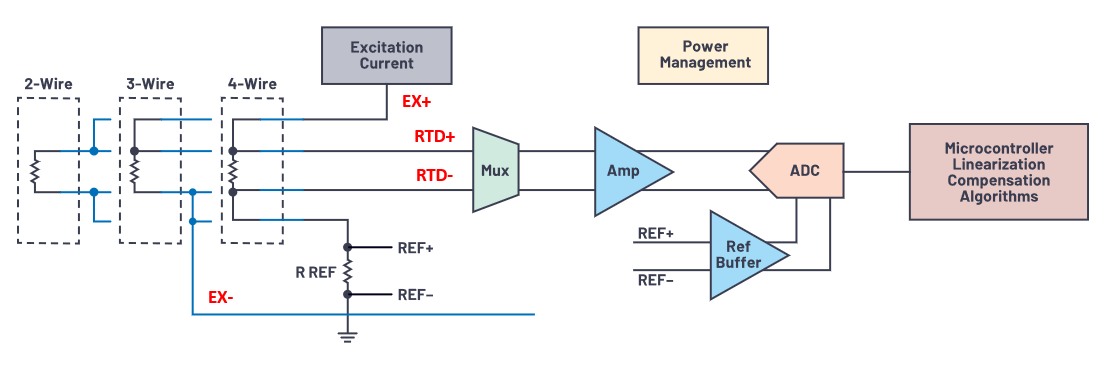

下圖為 USB-DAQ-RD 電阻式溫度感測器（RTD）輸入等效電路圖。量測原理為使用一個約 1~4 mA 的精密電流源（Excitation Current），透過 EX+ 和 EX- 腳位將電流送入電阻式溫度感測器。當電流流經電阻式溫度感測器時，會產生一個跨壓，並透過 RTD+ 和 RTD- 腳位的內部放大器及 ADC 進行訊號量測。因此，在量測溫度時，EX+、EX-、RTD+ 和 RTD- 這四個針腳都一定會用到，不會有浮接（No Connection）的情況。
市售三種電阻式溫度感測器的接線說明如下：
- 在距離很短（3 公尺以內）的情況下，這三種溫度感測器之間的量測誤差可以忽略不計。
- 如果溫度感測器與 USB-DAQ-RD 的距離很長，甚至超過 5 公尺，則建議選用四線式（4-Wire）電阻式溫度感測器。
- 使用四線式（4-wire）溫度感測器時，直接參考下圖 4-wire 連接方式。
- 使用三線式（3-wire）溫度感測器時，需使用一條外部連接線，將單邊的 RTD- 與 EX- 短路（或單邊的 RTD+ 與 EX+短路）。
- 使用兩線式（2-wire）溫度感測器時，須分別將 RTD+與 EX+ 短路以及 RTD- 與 EX- 短路。

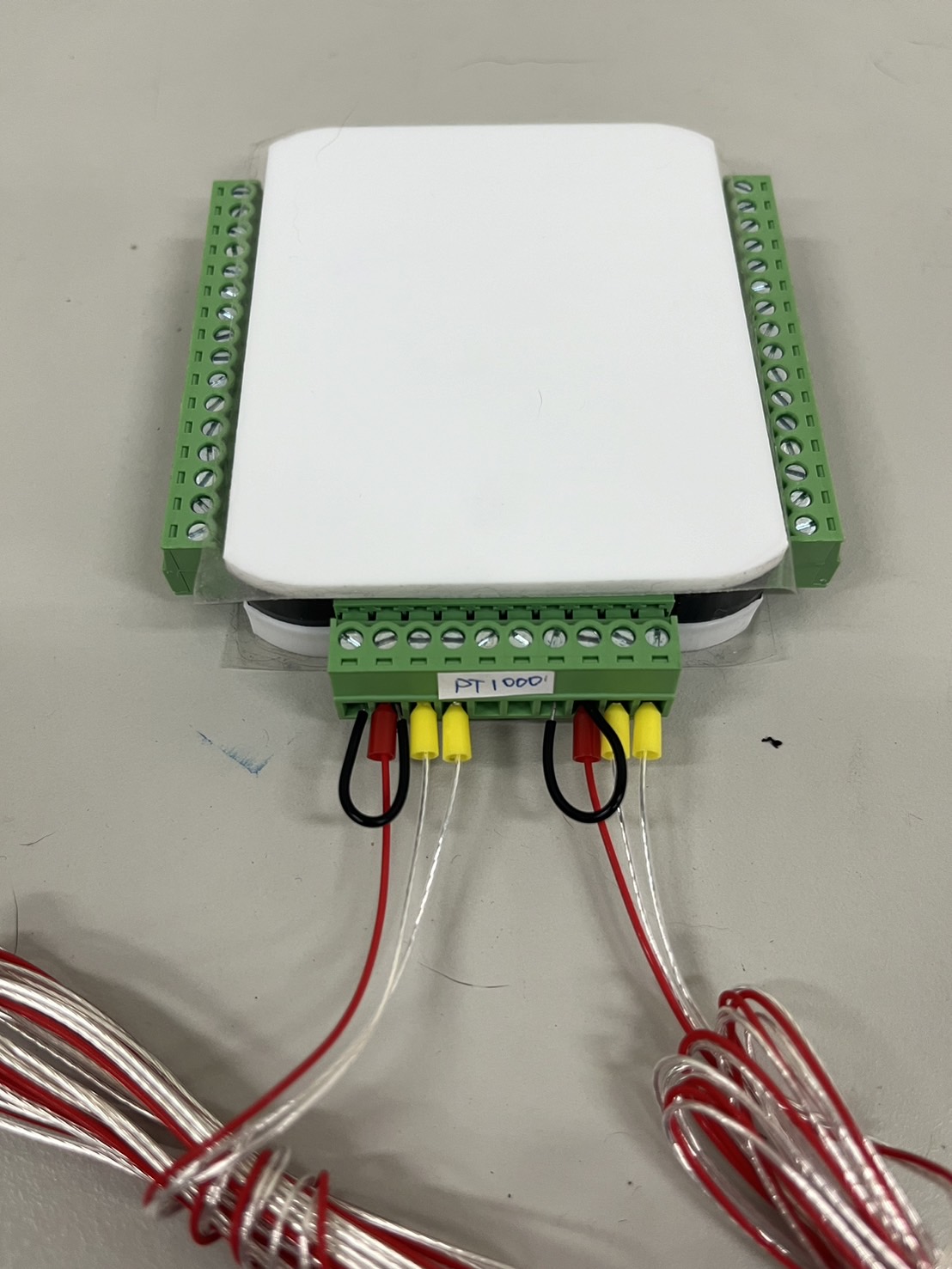

四線式接法
產品規格
數位輸入
| 參數 | 測試條件/備註 | 最小值 | 典型值 | 最大值 | 單位 |
|---|
| 輸入高電位電壓 | | 3 | 5 | 5.5 | V |
| 輸入低電位電壓 | | -0.5 | 0 | 0.5 | V |
| 輸入阻抗 | | 50k | | | Ω |
數位輸出
| 參數 | 測試條件/備註 | 最小值 | 典型值 | 最大值 | 單位 |
|---|
| 輸出高電位電壓 | | 3.1 | 3.3 | 3.5 | V |
| 輸出低電位電壓 | | -0.5 | 0 | 0.5 | V |
| 輸出電流 (Source) | | | | 10 | mA |
| 輸出電流 (Sink) | | | | -10 | mA |
RTD 輸入
| 參數 | 測試條件/備註 | 最小值 | 典型值 | 最大值 | 單位 |
|---|
| ADC 解析度 | | | 15 | | bit |
| ADC 全刻度誤差 | | | ±1 | | LSB |
| ADC 積分非線性 | | | ±1 | | LSB |
| ADC 偏移誤差 | | -3 | | 3 | LSB |
| 額定溫度解析度 | 因 RTD 非線性而異 | | 0.03125 | | °C |
| 總準確度 (FS) | | | 0.05% | | % |
| ADC 轉換時間 | 視轉換模式而定 | | 20 | 66 | ms |
| 輸入電壓保護 | | | ±45 | | V |
| 偏壓輸出電流 | | 0.2 | | 5.75 | mA |
| 共模抑制比 | | | 90 | | dB |
| 50/60Hz 雜訊抑制 | 基頻與諧波 | | 82 | | dB |
通訊介面
| 參數 | 測試條件/備註 | 最小值 | 典型值 | 最大值 | 單位 |
|---|
| UART 鮑率 (Baud Rate) | | | | 460.8k | bps |
| SPI-1 傳輸率 | | | | 36M | Hz |
| SPI-2 傳輸率 | | | | 18M | Hz |
| I2C 傳輸率 | | | | 400k | Hz |
