USB-DAQ-D-SNK 提供工業級 24V 隔離數位 I/O（8 DI + 8 DO），具備 2.5kV 光電隔離保護，輸出額定電流達 300mA（NPN汲入式），專為嚴苛工業環境設計。
USB-DAQ-D-SNK
產品特色
- USB 2.0 全速匯流排供電
- 數位輸出 (DO): 12 通道 NPN, 光耦合隔離 24V
- 數位輸入 (DI): 14 通道 NPN, 光耦合隔離 24V
- PWM/計數器
- 需外接 24V 直流電源
- 支援 Python, C#, 以及 LabVIEW
⚠️ 需使用外部 24V 電源。

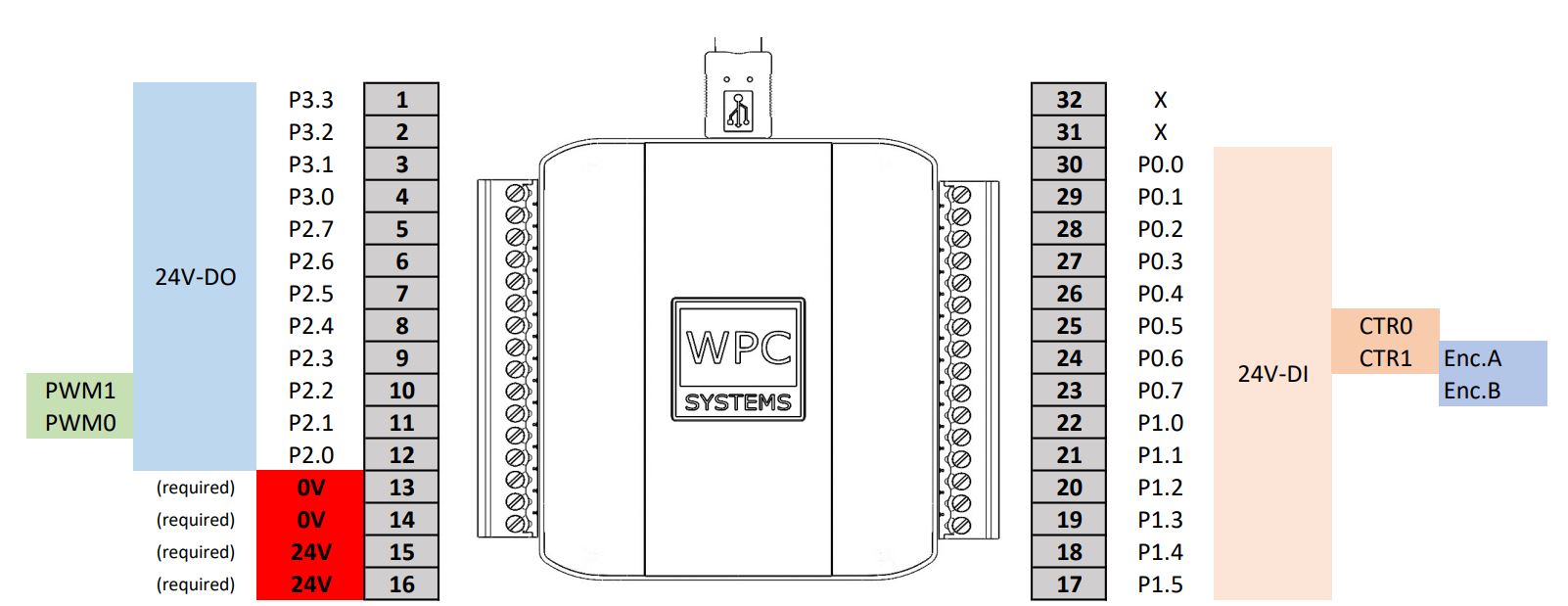

腳位圖
DAQ 接線說明
USB-DAQ-D-SNK 為 sinking output, sourcing input 模組，又稱 NPN type。輸出可以直接 loop-back 到輸入端進行測試。使用時必須於 Pin15, 16 以及 Pin13, 14 分別額外提供 24V 以及 0V。
💡 WPC 目前尚未推出 PNP type 的 USB I/O 硬體。
下圖為 DO 等效電路圖，DO 輸出時會將 output pin 連接到 0V，負載端則需共陽極 24V。
下圖為 DI 等效電路圖，所有 DI 通道內部都直接共陽極 24V，因此若將 DI 輸入 pin 腳連接到 0V 則可以從該 DI 腳位讀取到 TRUE。DI 腳位也可以透過 DO 腳位進行 loop-back 測試。
產品規格
數位輸入
| 參數 | 測試條件/備註 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 輸入高電位電壓 | 3 | 5 | 5.5 | V | |
| 輸入低電位電壓 | -0.5 | 0 | 0.5 | V | |
| 輸入阻抗 | 50k | Ω |
數位輸出
| 參數 | 測試條件/備註 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 輸出高電位電壓 | 3.1 | 3.3 | 3.5 | V | |
| 輸出低電位電壓 | -0.5 | 0 | 0.5 | V | |
| 輸出電流 (Source) | 10 | mA | |||
| 輸出電流 (Sink) | -10 | mA |
工業級數位輸入
| 參數 | 測試條件/備註 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 輸入類型 | Sourcing Input | ||||
| 隔離電壓 | 2.5 | kV | |||
| 輸入高電位電壓 | 30 | V | |||
| 輸入低電位電壓 | 12 | V | |||
| 輸入電阻 | 6.8k | Ω |
工業級數位輸出
| 參數 | 測試條件/備註 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 輸出類型 | Sinking Output | ||||
| 隔離電壓 | 2.5 | kV | |||
| 輸出高電位電壓 | 30 | V | |||
| 輸出低電位電壓 | 12 | V | |||
| 輸出電流 Sink (瞬間峰值) | -400 | -500 | mA | ||
| 輸出電流 Sink (連續) | -300 | -350 | mA |
通訊介面
| 參數 | 測試條件/備註 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| UART 鮑率 (Baud Rate) | 460.8k | bps | |||
| SPI-1 傳輸率 | 36M | Hz | |||
| SPI-2 傳輸率 | 18M | Hz | |||
| I2C 傳輸率 | 400k | Hz |
