USB-DAQ-TD 專為溫度量測設計，提供 2 通道熱電偶輸入，支援 K, J, N, R, S, T, E, B 八種型號，量測範圍 -210°C ~ 1800°C，內建冷接點補償與50/60Hz雜訊濾波。
產品特色
- USB 2.0 全速匯流排供電
- 21 通道 3.3V 數位 I/O (可承受 5V 輸入)
- 支援 I2C/SPI/UART/PWM/計數器
- 2 通道熱電偶輸入
- 支援感測器類型: K, J, N, R, S, T, E, & B
- 支援 Python, C#, 以及 LabVIEW

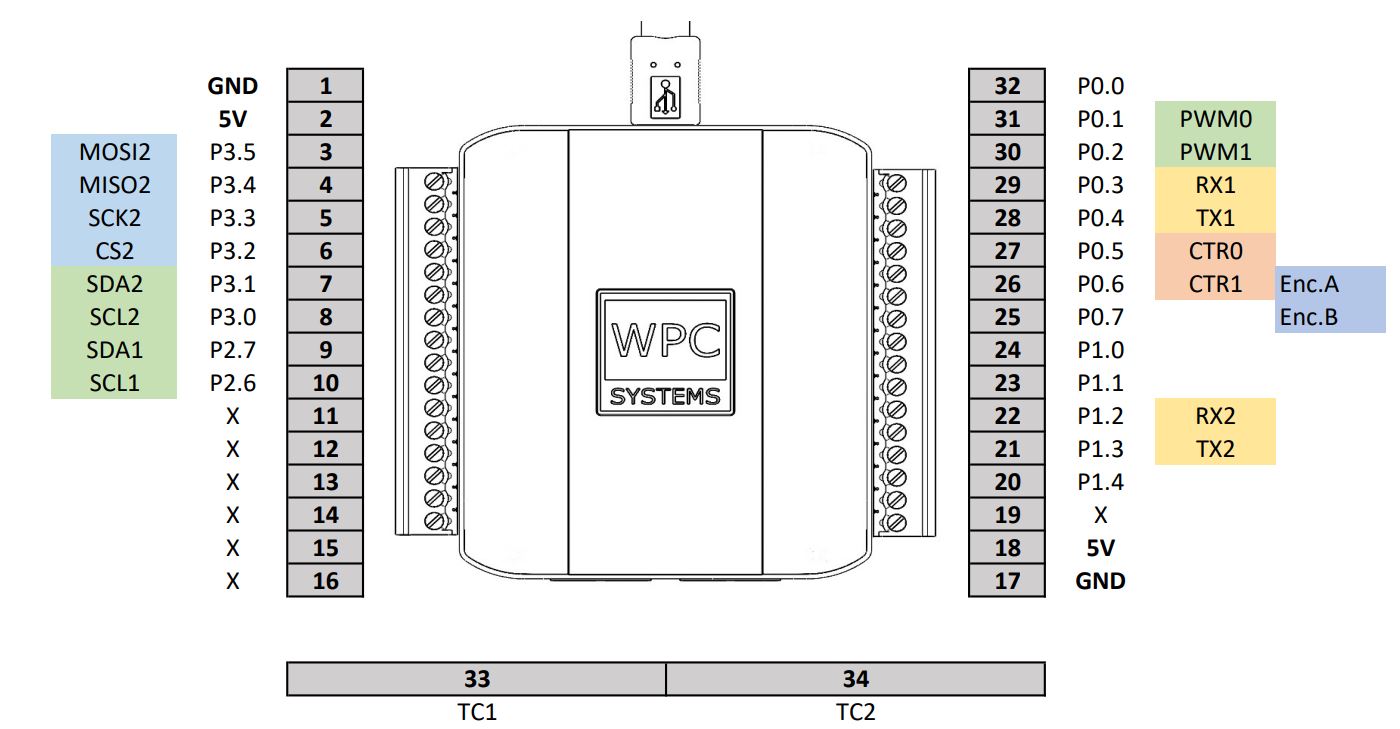

腳位圖

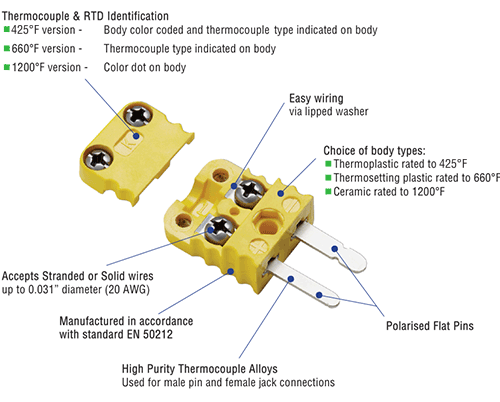

熱電偶接線說明
USB-DAQ-TD 使用符合標準規格的熱電偶（Thermocouple）連接器，使用時只需直接接上連接器即可。如果自行購買熱電偶感測線再連接到標準連接器時，有可能會發生正負極接反的情況。如果熱電偶的正負極接反，則 DAQ 的溫度讀值會出現以下情況：加溫時顯示溫度下降、降溫時顯示溫度上升。此時只需將正負極對調即可解決問題。
產品規格
數位輸入
| 參數 | 測試條件/備註 | 最小值 | 典型值 | 最大值 | 單位 |
|---|
| 輸入高電位電壓 | | 3 | 5 | 5.5 | V |
| 輸入低電位電壓 | | -0.5 | 0 | 0.5 | V |
| 輸入阻抗 | | 50k | | | Ω |
數位輸出
| 參數 | 測試條件/備註 | 最小值 | 典型值 | 最大值 | 單位 |
|---|
| 輸出高電位電壓 | | 3.1 | 3.3 | 3.5 | V |
| 輸出低電位電壓 | | -0.5 | 0 | 0.5 | V |
| 輸出電流 (Source) | | | | 10 | mA |
| 輸出電流 (Sink) | | | | -10 | mA |
熱電偶輸入
| 參數 | 測試條件/備註 | 最小值 | 典型值 | 最大值 | 單位 |
|---|
| ADC 解析度 | | | 19 | | bit |
| ADC 轉換時間 | 視轉換模式而定 | 90 | | 185 | ms |
| 溫度範圍 | 視熱電偶類型而定 | -210 | | 1800 | °C |
| 額定溫度解析度 | | | 0.0078125 | | °C |
| 全刻度與線性誤差 | | | ±0.15 | | % |
| 冷接點準確度 | | | ±0.7 | | °C |
| 輸入電壓保護 | | | ±45 | | V |
| 雜訊抑制濾波 | 可配置 | 50 | | 60 | Hz |
| 共模抑制比 | | | 70 | | dB |
| 50/60Hz 雜訊抑制 | 基頻與諧波 | | 91 | | dB |
通訊介面
| 參數 | 測試條件/備註 | 最小值 | 典型值 | 最大值 | 單位 |
|---|
| UART 鮑率 (Baud Rate) | | | | 460.8k | bps |
| SPI-1 傳輸率 | | | | 36M | Hz |
| SPI-2 傳輸率 | | | | 18M | Hz |
| I2C 傳輸率 | | | | 400k | Hz |
