USB-DAQ-CD 提供 CAN 2.0A/B 通訊介面，支援最高 1Mbps 傳輸速率，整合 20 通道數位 I/O，適用於車載網路、工業自動化與設備間通訊應用。
產品特色
- USB 2.0 全速匯流排供電
- 20 通道 3.3V 數位 I/O (可承受 5V 輸入)
- 支援 I2C/SPI/UART/PWM/計數器
- CAN V2.0B 傳輸速率可達 1Mb/sec
- 支援 Python, C#, 以及 LabVIEW

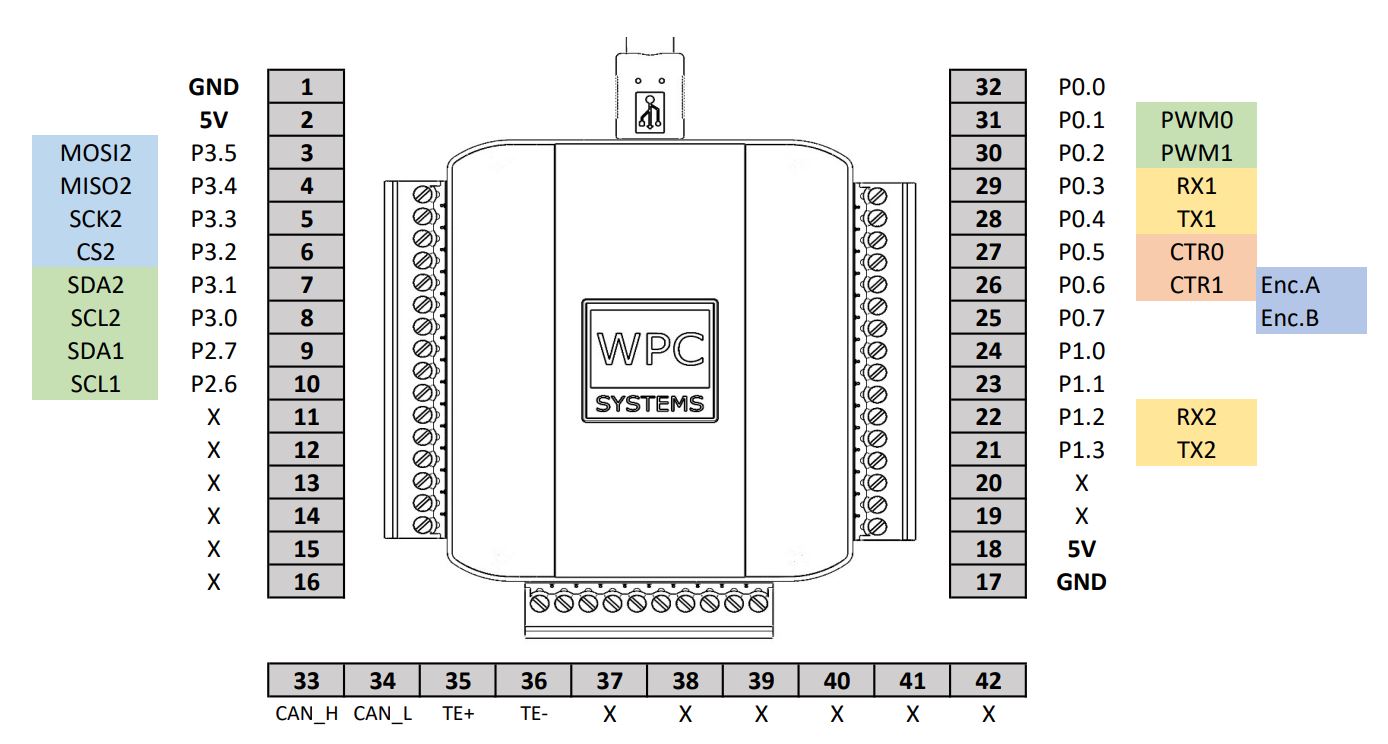

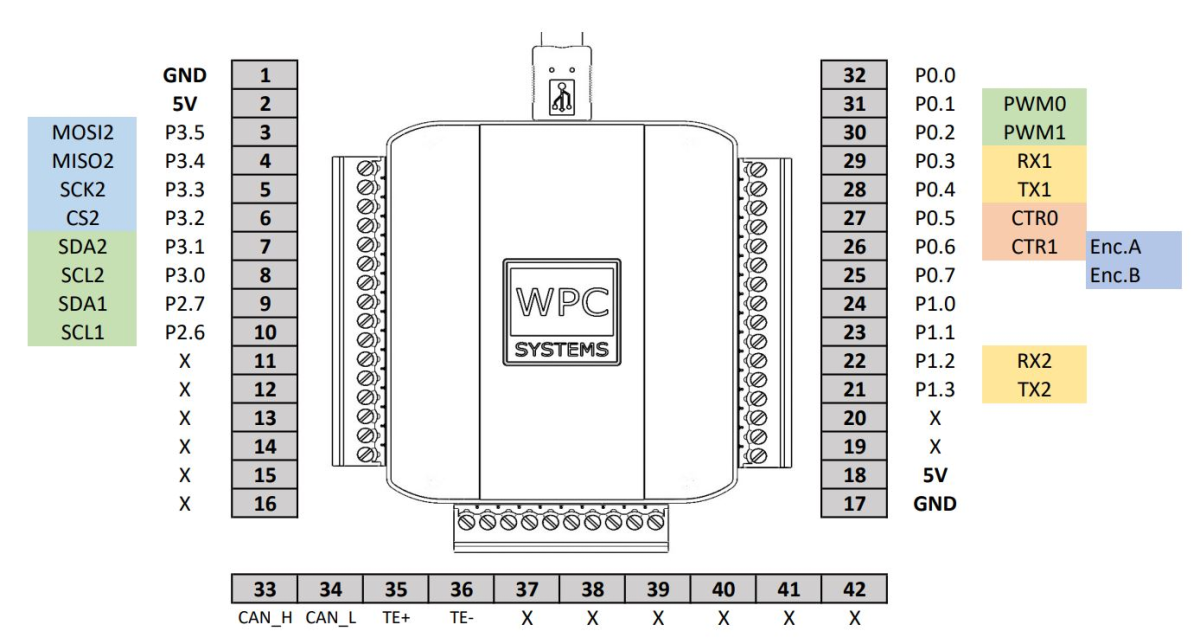

腳位圖

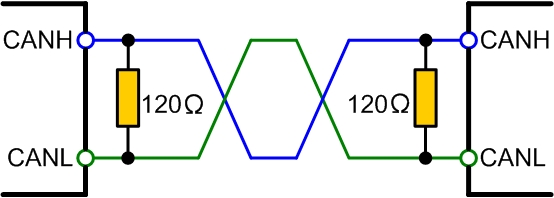

CAN Bus 接線說明
CAN bus 的接線非常簡單，只需將 CAN_H 和 CAN_L 訊號並接到 CAN 網路即可。USB-DAQ-CD 的 Pin35, 36 提供了 120 歐姆的內部終端電阻（Termination resistor）功能。如果需要使用終端電阻，只需將 Pin35, 36 兩個接點短路即可。
產品規格
電源需求
| 參數 | 測試條件/備註 | 最小值 | 典型值 | 最大值 | 單位 |
|---|
| 電源電壓 | | 4.3 | 5 | 5.5 | V |
| 電流消耗 | 待機模式 | | 180 | | mA |
數位輸入
| 參數 | 測試條件/備註 | 最小值 | 典型值 | 最大值 | 單位 |
|---|
| 輸入高電位電壓 | | 3 | 5 | 5.5 | V |
| 輸入低電位電壓 | | -0.5 | 0 | 0.5 | V |
| 輸入阻抗 | | 50k | | | Ω |
數位輸出
| 參數 | 測試條件/備註 | 最小值 | 典型值 | 最大值 | 單位 |
|---|
| 輸出高電位電壓 | | 3.1 | 3.3 | 3.5 | V |
| 輸出低電位電壓 | | -0.5 | 0 | 0.5 | V |
| 輸出電流 (Source) | | | | 10 | mA |
| 輸出電流 (Sink) | | | | -10 | mA |
通訊介面
| 參數 | 測試條件/備註 | 最小值 | 典型值 | 最大值 | 單位 |
|---|
| UART 鮑率 (Baud Rate) | | | | 460.8k | bps |
| SPI-1 傳輸率 | | | | 36M | Hz |
| SPI-2 傳輸率 | | | | 18M | Hz |
| I2C 傳輸率 | | | | 400k | Hz |
| CAN 傳輸率 | | | | 1M | bps |
