不使用子板

接口定義​

DIN 41612: 這是主要訊號輸出接口，建議使用 WPC 原廠子板以確保訊號完整性。

注意
  • 直接焊接或連接 DIN 41612 接口難度較高且容易造成損壞，除非必要，否則強烈建議使用轉接子板。

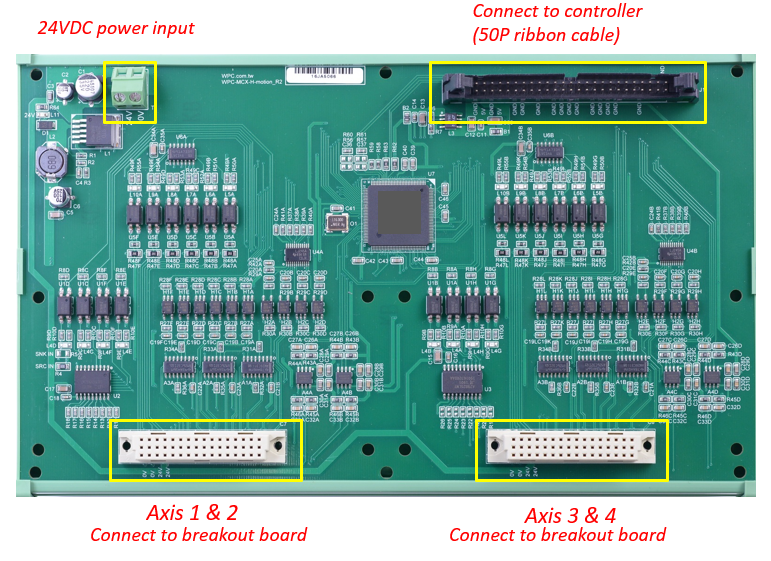

不包含子板的軸卡外觀​

Motion Module Appearance
  • 左上方 2 pin 的歐規端子：外部供電 24VDC。
  • 右上方 IDC 50P：連接 GECO/STEM 控制器。
  • 下方 DIN41612 48P：連接通用接線板或專用接線板。

系統安裝​

注意
  • 安裝時鋁軌扣將墊高本體約 7.4 mm。
  • 軸卡上方建議預留約 82mm 高度以供 SCSI 纜線彎曲使用。
