外觀與硬體配置

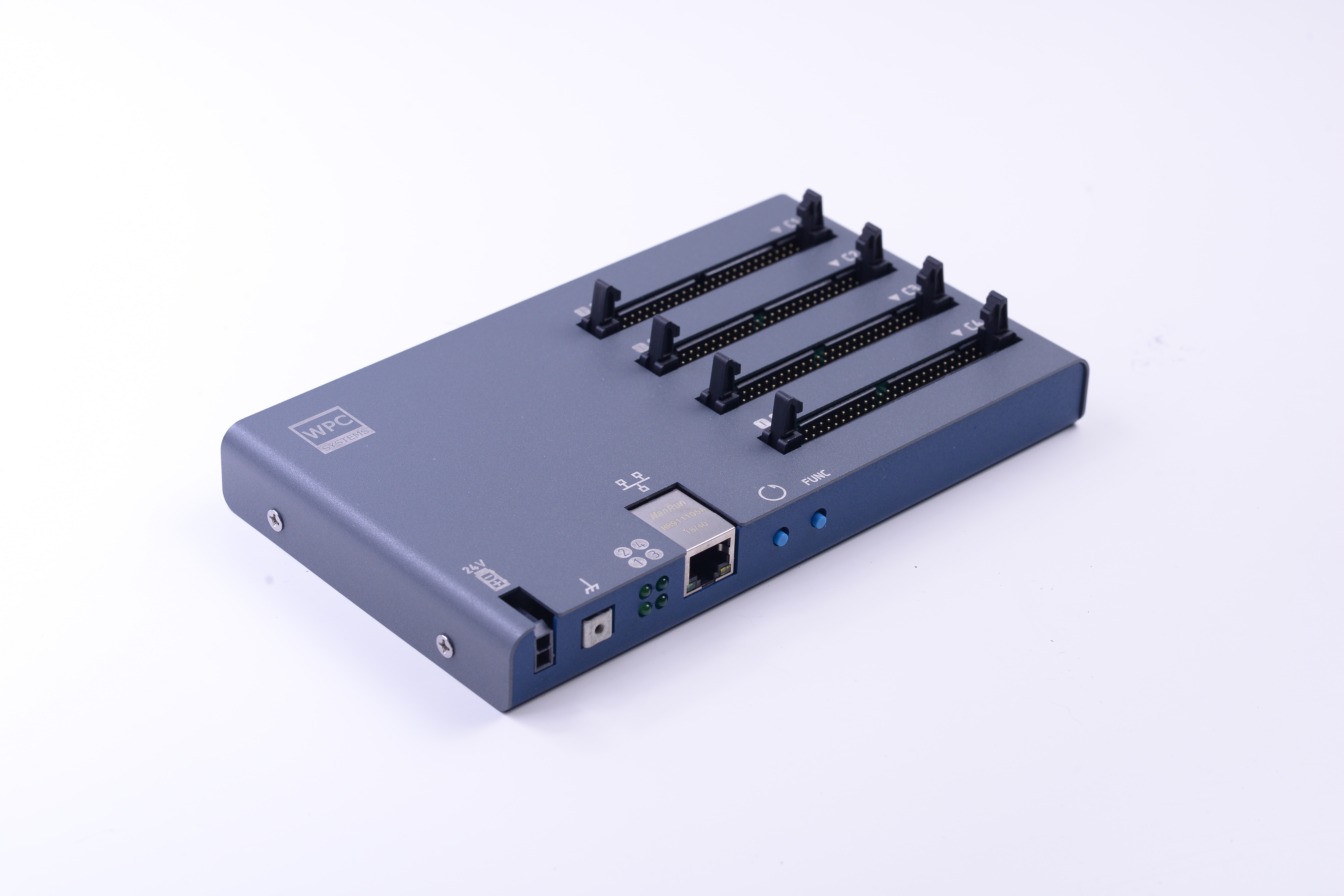

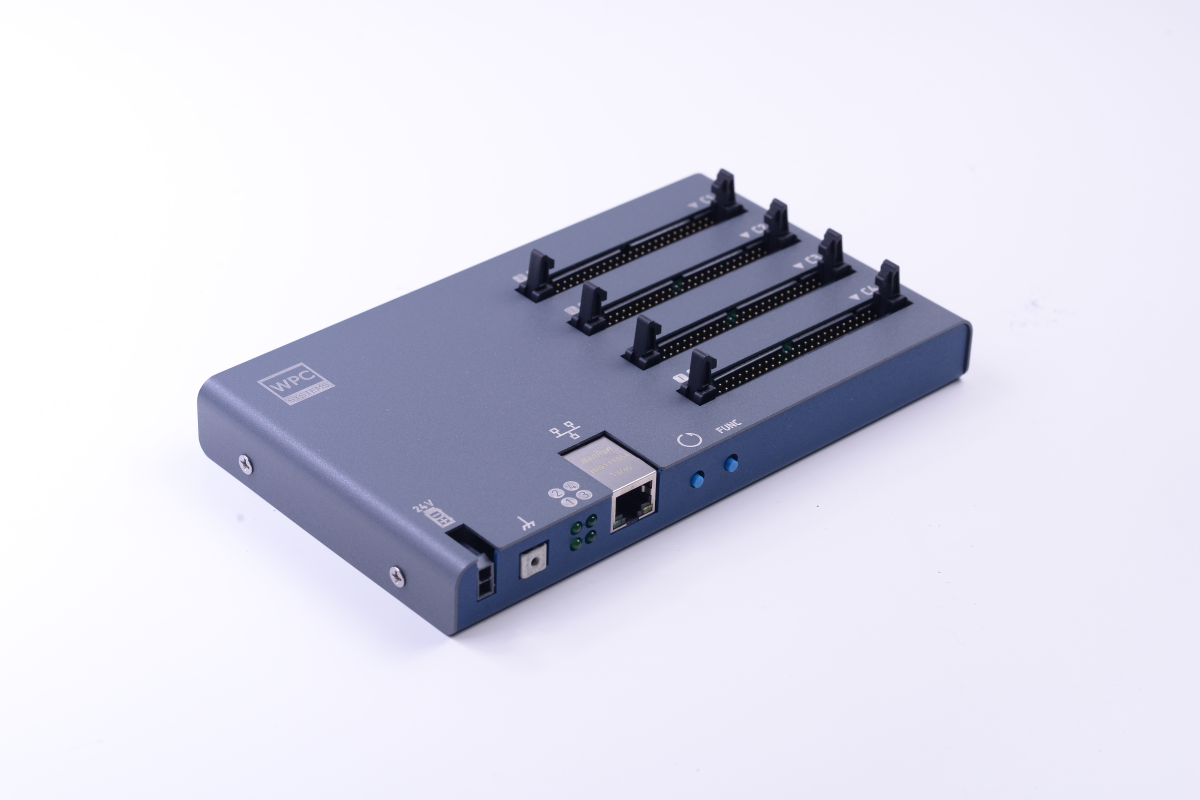

外觀說明

由上到下依序為：

• C1 (Slot C1): 24ch 3.3V DIO
• C2 (Slot C2): 24ch 3.3V DIO
• C3 (Slot C3): 24ch 3.3V DIO
• C4 (Slot C4): 24ch 3.3V DIO

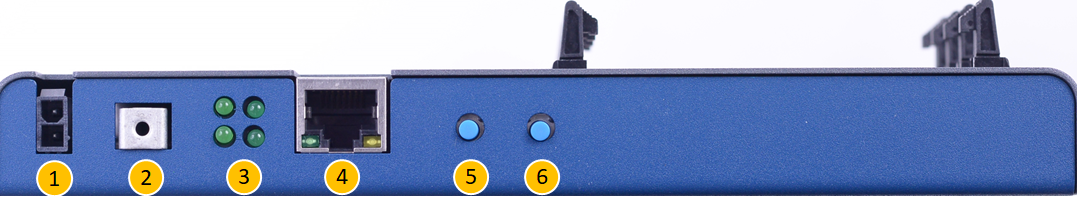

介面說明

由左到右依序為：

1. 24V 直流電輸入
2. 保護接地 (PE)
3. LEDs 指示燈
4. 10/100M 乙太網路孔
5. Reset 按鍵
6. FUNC 按鍵 (位於 Reset 旁)

LED 指示燈定義

位置	名稱	行為描述
左上角	電源燈 (Power)	• 恆亮：電源開啟。
右上角	Bootloader	• 閃爍兩次：啟動時 Bootloader 初始化無錯誤。 • 恆亮：Bootloader 正在運行。
左下角	狀態 (Status)	• 閃爍兩次：啟動時主程式初始化無錯誤。 • 恆亮：系統正在運行。 • 週期閃爍：發生錯誤。
右下角	作業系統 (OS)	• 約 4 Hz 閃爍：乙太網路線已連接。 • 約 2 Hz 閃爍：乙太網路線未連接。 • 不閃爍：OS 停止運行。

按鍵功能

按鍵	功能說明
Reset	• 短按：重新啟動 STEM。 • 同時按下 FUNC：重啟並進入 Bootloader 模式。
FUNC	• 長按 3 秒：將 IP 重設為預設值 192.168.1.110。
