24ch AI / 8ch AO 模組

本模組提供 24 通道類比輸入與 8 通道類比輸出功能。

規格

類比輸入 (AI)

項目	規格
連接器	IDC 50P Connector
通道數	24 ch (同步取樣)
解析度	16 bit (單端輸入 Single-ended)
輸出範圍	-10 ~ 10 V
最大取樣率	12 kHz

類比輸出 (AO)

項目	規格
連接器	IDC 50P Connector
通道數	8 ch (同步輸出)
解析度	16 bit (單端輸出 Single-ended)
輸出範圍	0 ~ 5 V

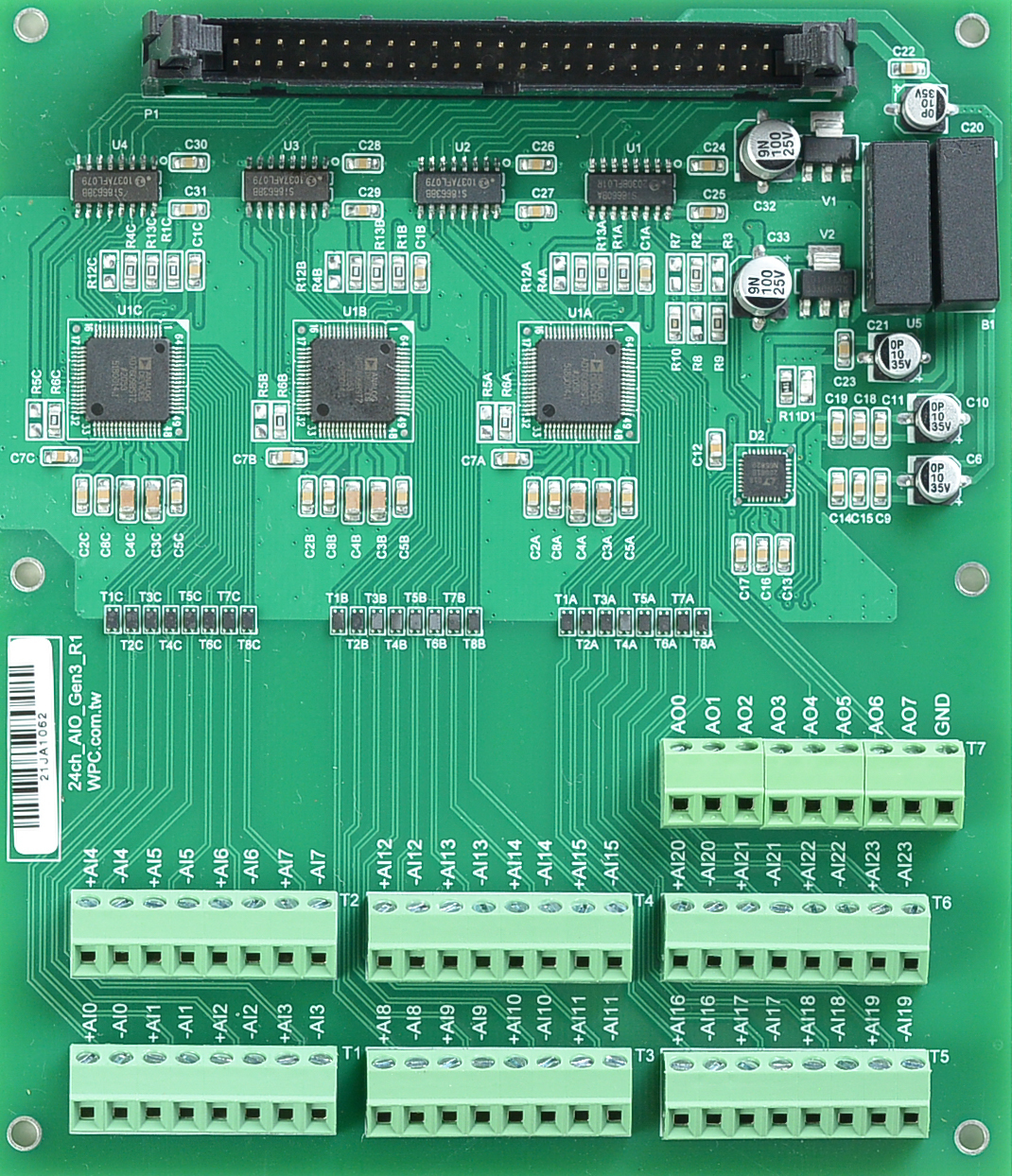

外觀與腳位圖
