12ch DI / 12ch DO 模組
本模組提供 12 通道數位輸入 (DI) 與 12 通道數位輸出 (DO) 功能，適用於 24V 工業控制轉接。
規格
| 項目 | 規格 |
|---|---|
| 連接器 | IDC 50P Connector |
| 數位輸出 (DO) | 12 ch，支援 NPN/PNP，光耦合隔離 (24V) |
| 數位輸入 (DI) | 12 ch，支援 NPN/PNP，光耦合隔離 (24V) |

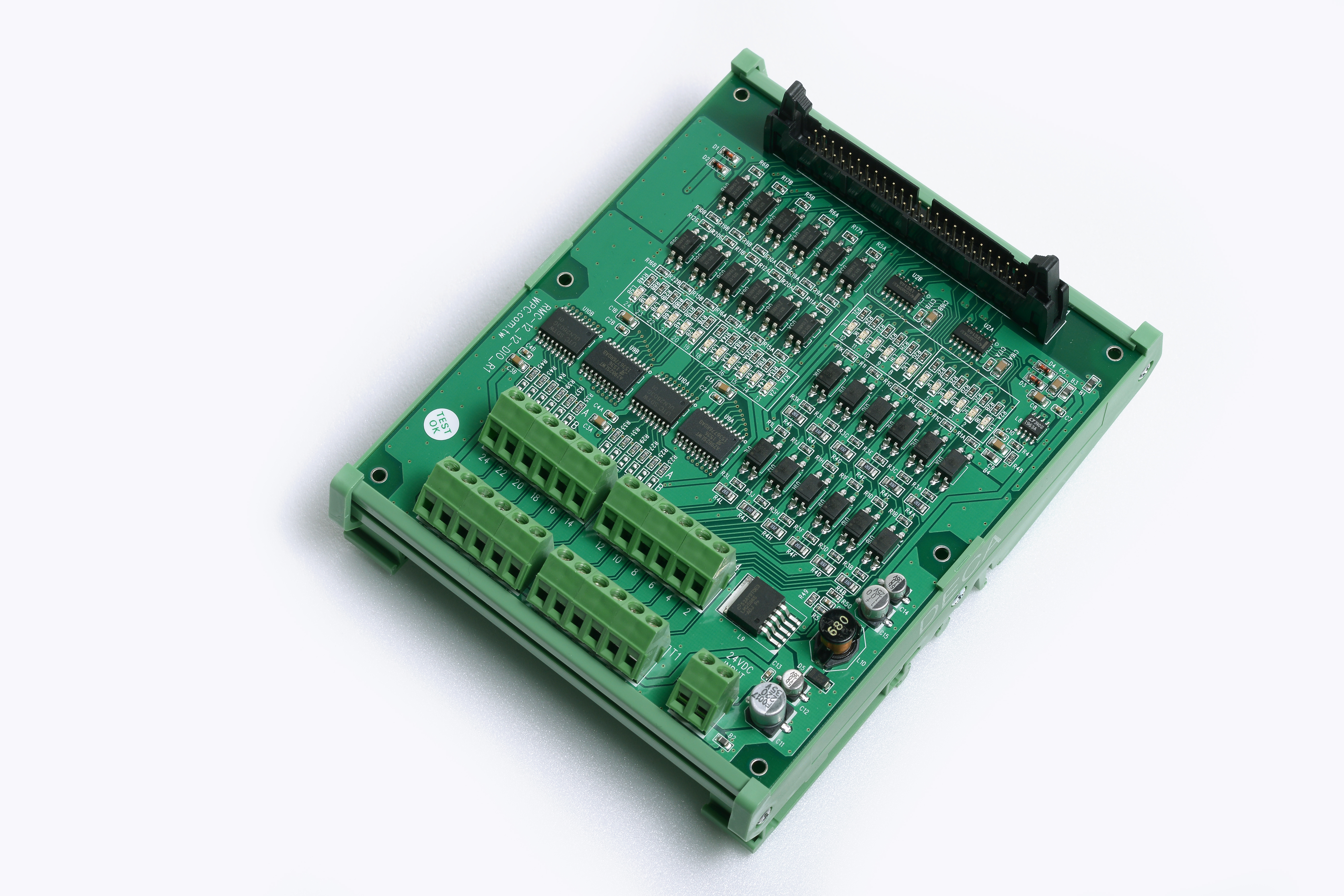

外觀

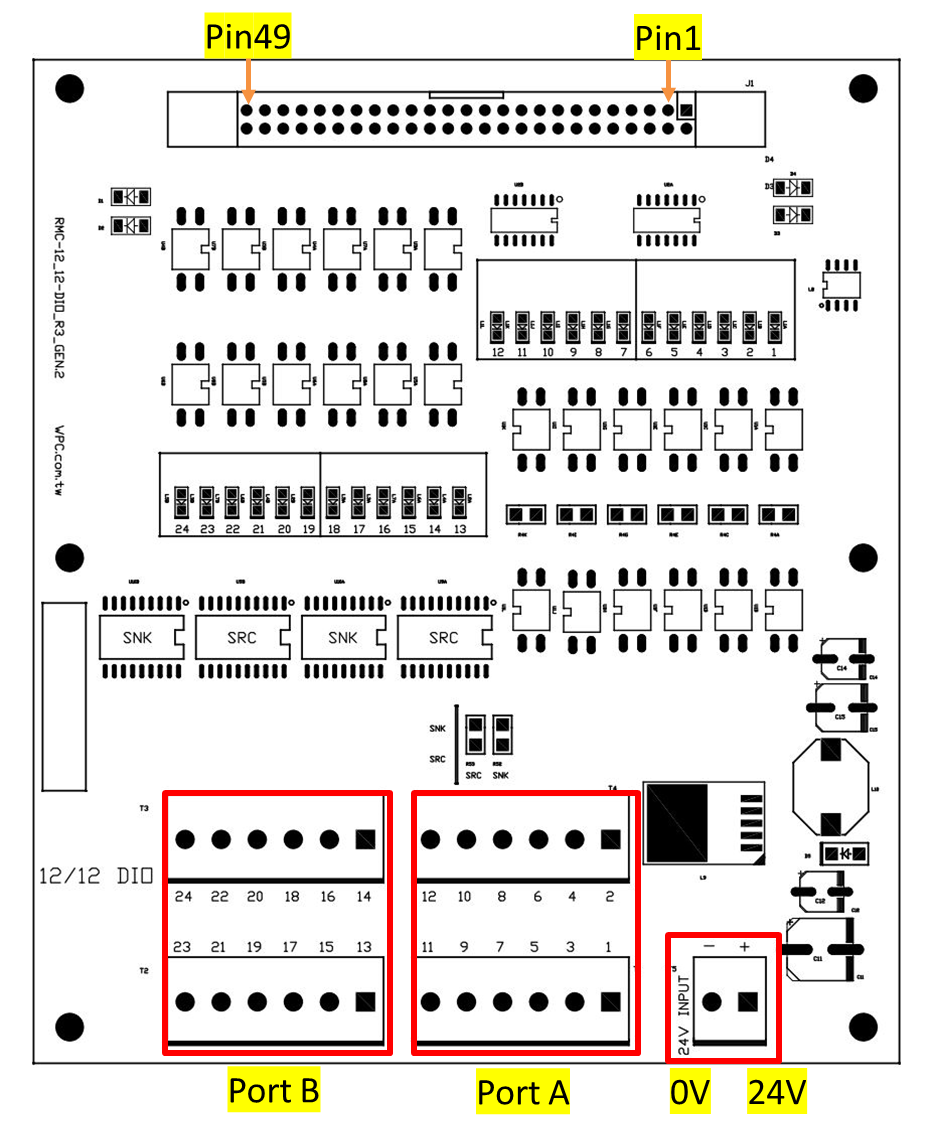

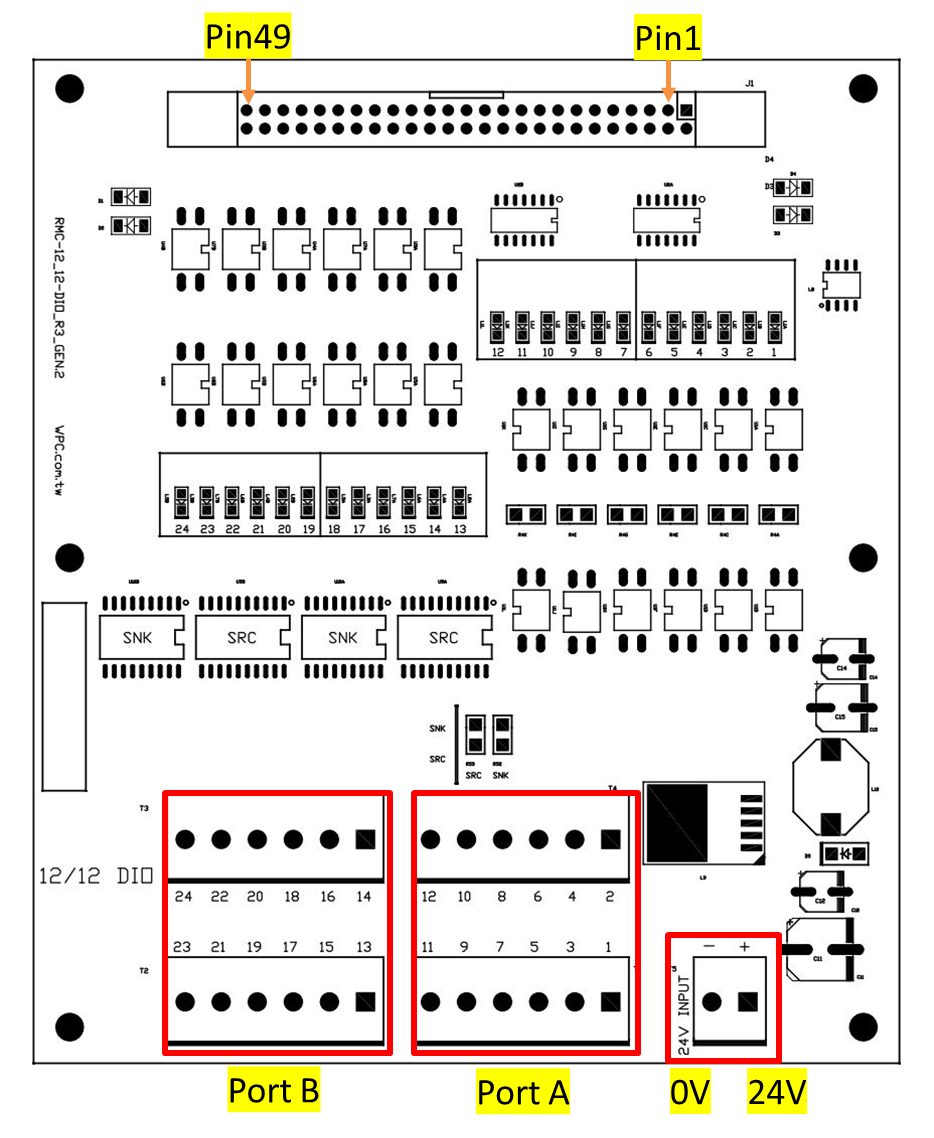

腳位圖
接線說明
本模組支援 Sinking 與 Sourcing 接線模式，需透過轉接板上的電阻進行配置。

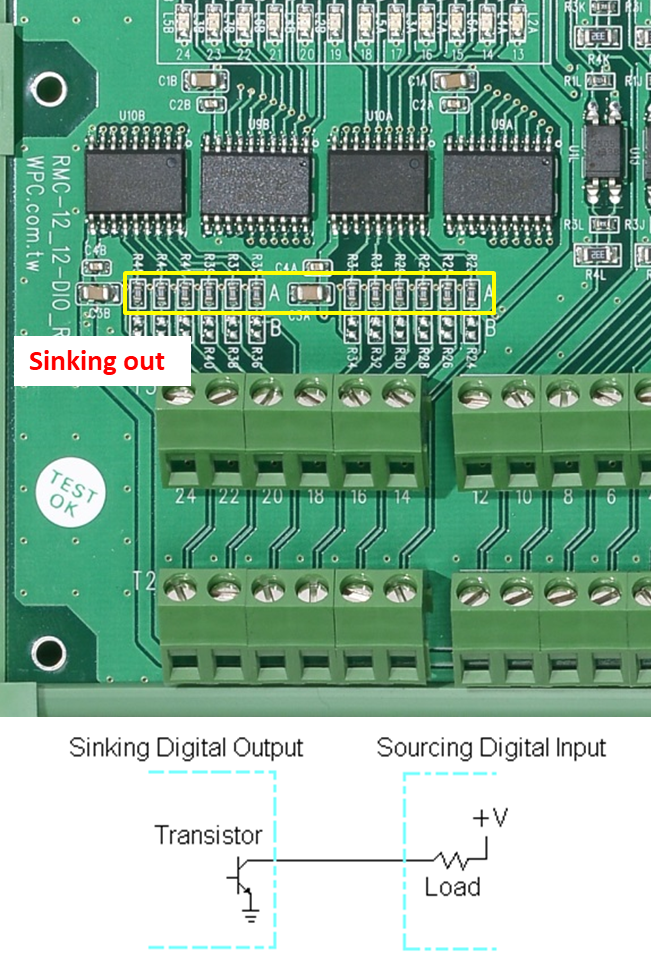

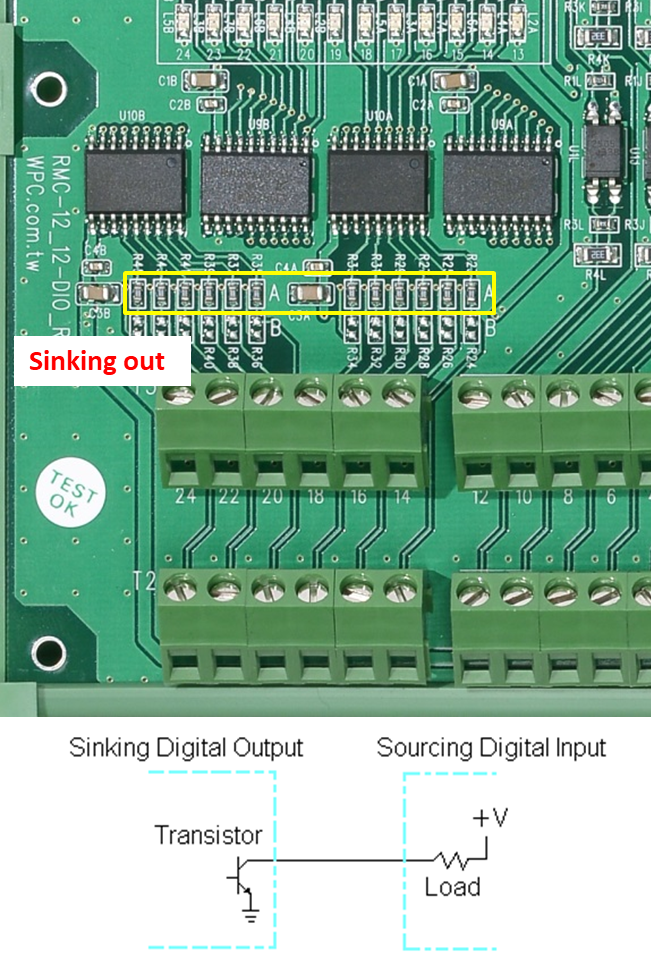

Sinking Out + Sourcing In
- ⚠️ 安裝上排電阻
- 輸出 (Output) 為 Sinking (0V active)
- 輸入 (Input) 必須為共陽極 (Common Anode, 24V)

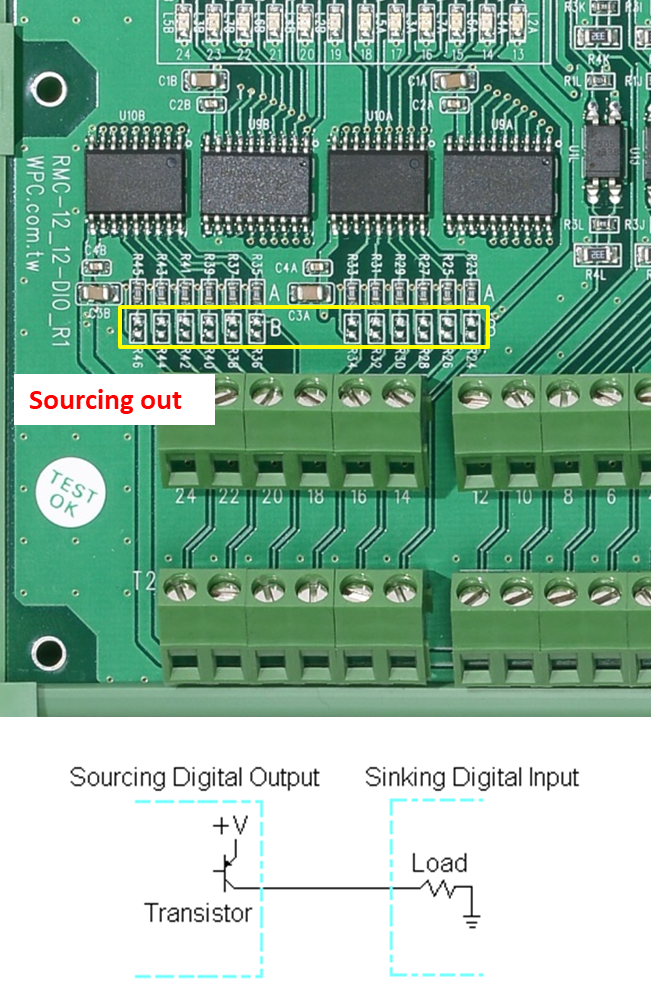

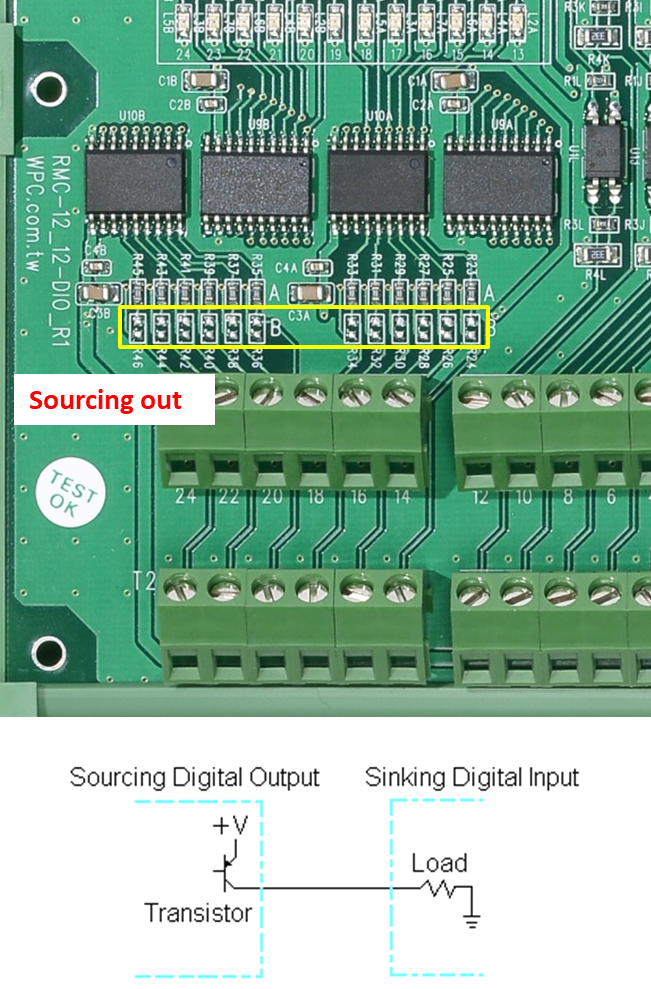

Sourcing Out + Sinking In
- ⚠️ 安裝下排電阻
- 輸出 (Output) 為 Sourcing (24V active)
- 輸入 (Input) 必須為共陰極 (Common Cathode, 0V)
Quick reference for GECO FPGA User
| 12-12 DIO Module | RMC-Breakout C4 | RMC-Breakout C3 | RMC-Breakout C2 | RMC-Breakout C1 |
|---|---|---|---|---|
| DI_1 | DIO 80 | DIO 20 | DIO 24 | DIO 28 |
| DI_2 | DIO 48 | DIO 35 | DIO 39 | DIO 43 |
| DI_3 | DIO 16 | DIO 3 | DIO 7 | DIO 11 |
| DI_4 | DIO 81 | DIO 85 | DIO 89 | DIO 93 |
| DI_5 | DIO 17 | DIO 21 | DIO 25 | DIO 29 |
| DI_6 | DIO 64 | DIO 68 | DIO 72 | DIO 76 |
| DI_7 | DIO 0 | DIO 4 | DIO 8 | DIO 12 |
| DI_8 | DIO 82 | DIO 86 | DIO 90 | DIO 94 |
| DI_9 | DIO 49 | DIO 53 | DIO 57 | DIO 61 |
| DI_10 | DIO 65 | DIO 59 | DIO 73 | DIO 77 |
| DI_11 | DIO 32 | DIO 36 | DIO 40 | DIO 44 |
| DI_12 | DIO 50 | DIO 54 | DIO 58 | DIO 62 |
| DO_1 | DIO 18 | DIO 22 | DIO 26 | DIO 30 |
| DO_2 | DIO 33 | DIO 37 | DIO 41 | DIO 45 |
| DO_3 | DIO 1 | DIO 5 | DIO 9 | DIO 13 |
| DO_4 | DIO 83 | DIO 87 | DIO 91 | DIO 95 |
| DO_5 | DIO 19 | DIO 23 | DIO 27 | DIO 31 |
| DO_6 | DIO 66 | DIO 70 | DIO 74 | DIO 78 |
| DO_7 | DIO 2 | DIO 6 | DIO 10 | DIO 14 |
| DO_8 | DIO 84 | DIO 88 | DIO 92 | DIO 63 |
| DO_9 | DIO 51 | DIO 55 | DIO 59 | DIO 79 |
| DO_10 | DIO 67 | DIO 71 | DIO 75 | DIO 46 |
| DO_11 | DIO 34 | DIO 38 | DIO 42 | DIO 47 |
| DO_12 | DIO 52 | DIO 56 | DIO 60 | DIO 15 |
