12ch DI / 12ch DO Module

This module provides 12-channel Digital Input (DI) and 12-channel Digital Output (DO) functions, suitable for 24V industrial control adapter.

Specifications

Item	Specification
Connector	IDC 50P Connector
Digital Output (DO)	12 ch, Supports NPN/PNP, Optocoupler Isolation (24V)
Digital Input (DI)	12 ch, Supports NPN/PNP, Optocoupler Isolation (24V)

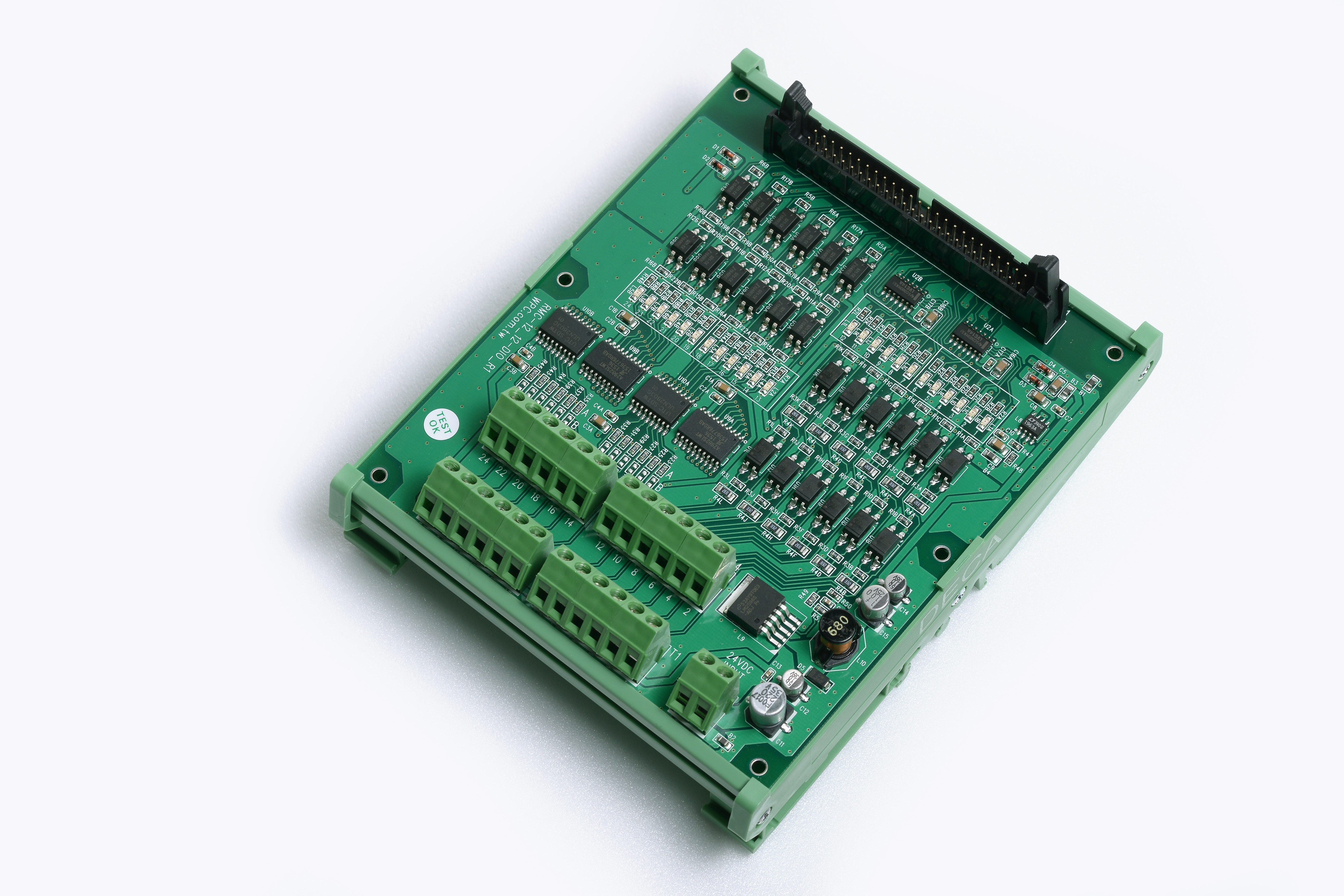

Appearance

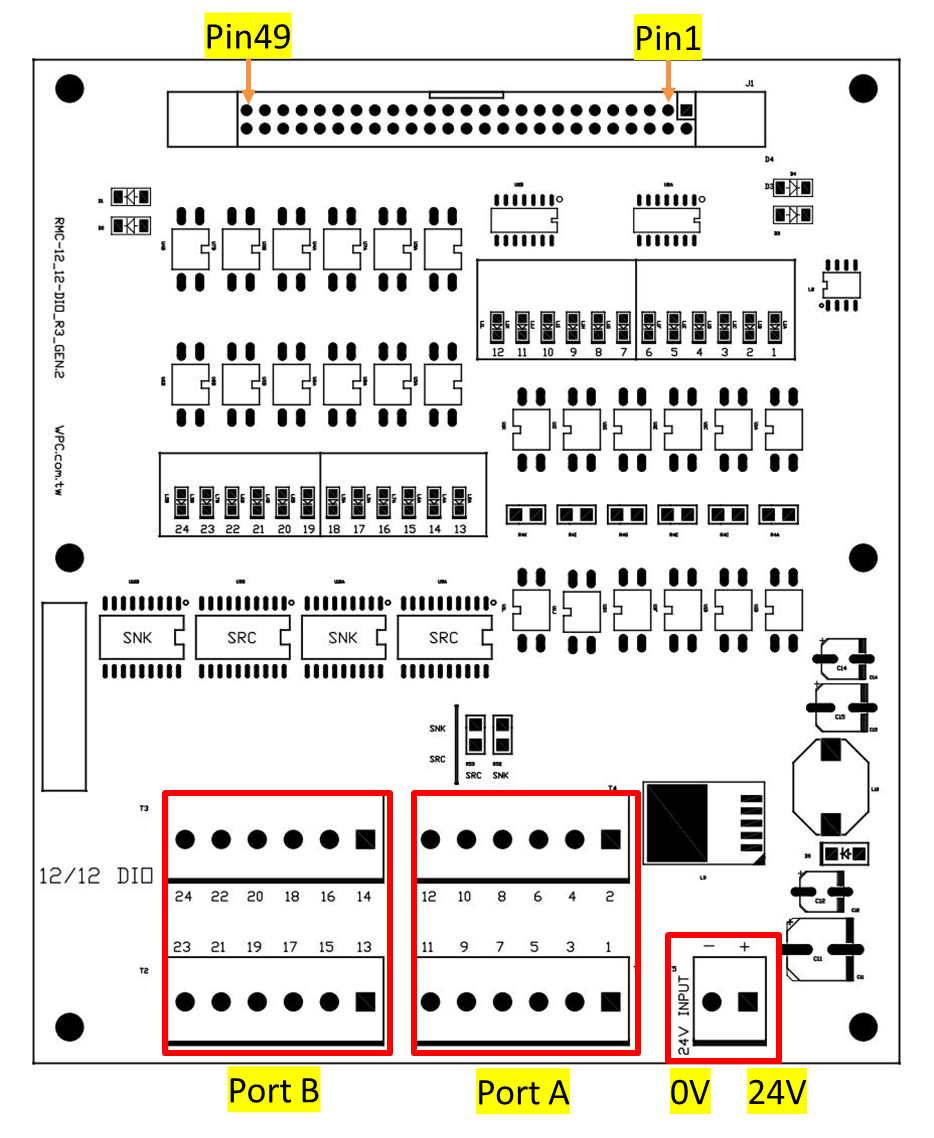

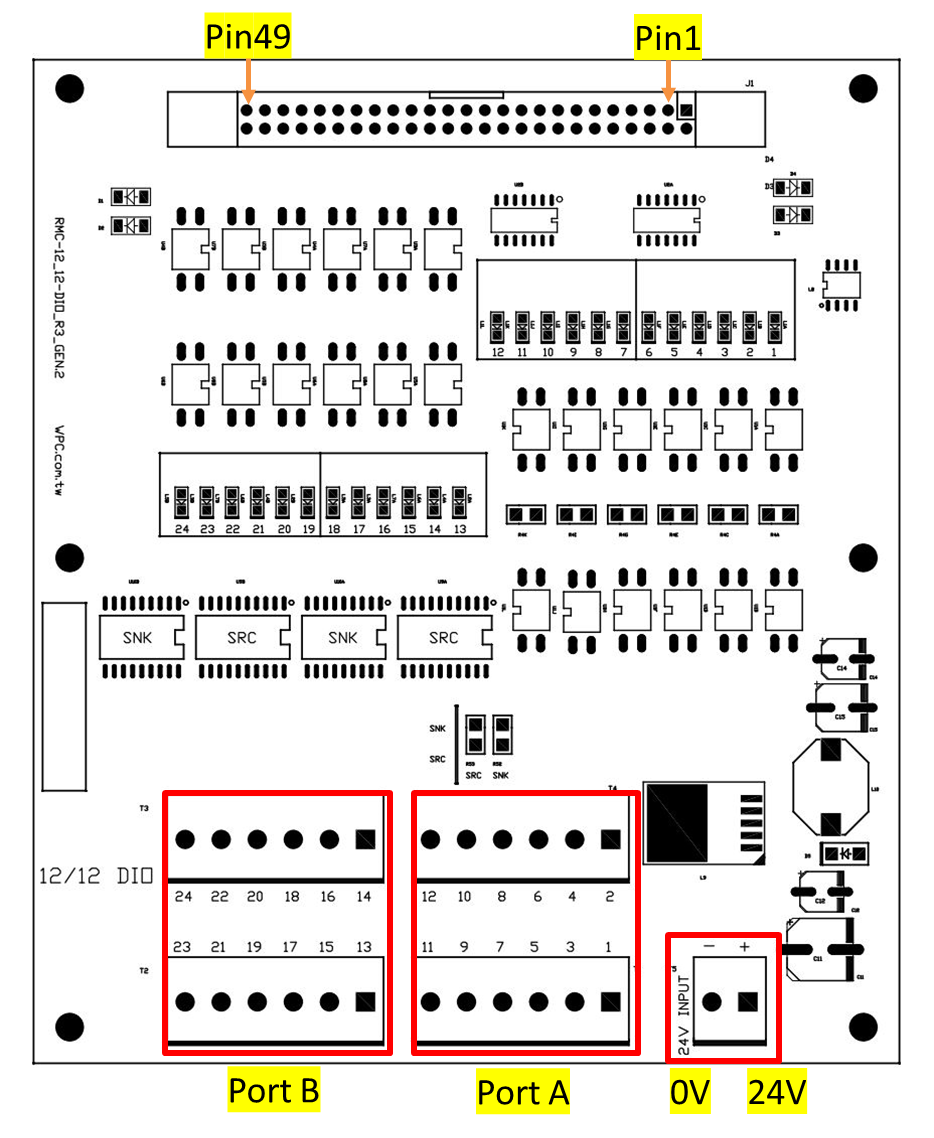

Pinout

Wiring Description

This module supports Sinking and Sourcing wiring modes, which need to be configured through the resistors on the adapter board.

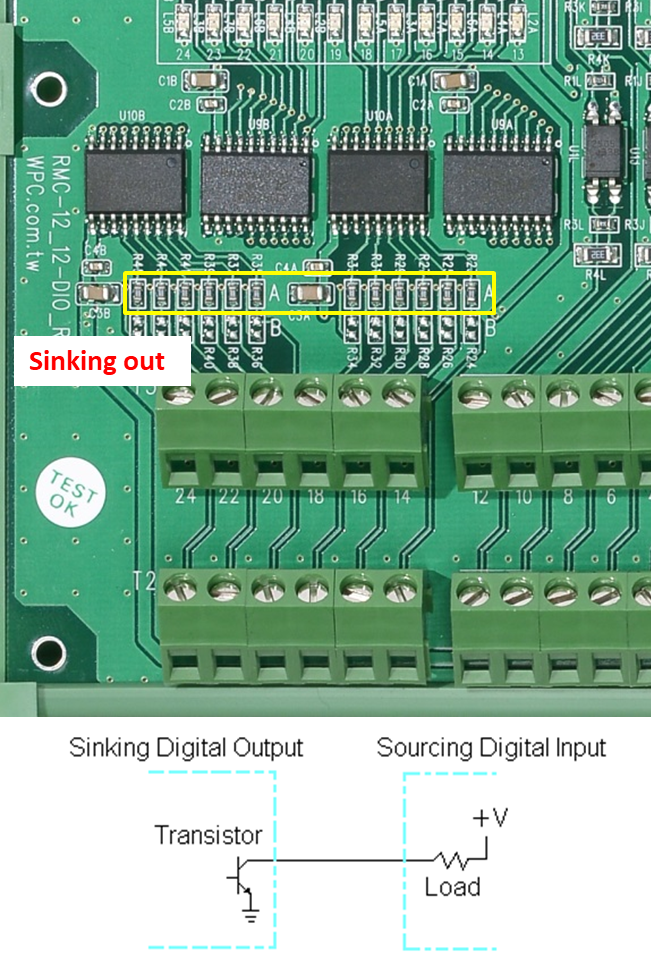

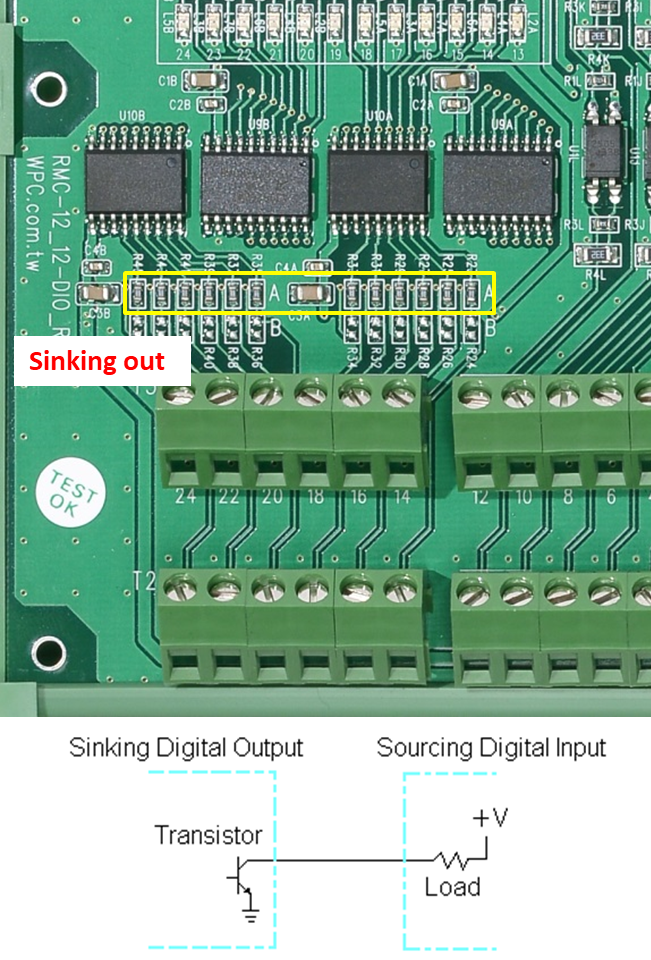

Sinking Out + Sourcing In

• ⚠️ Install Top Row Resistors
• Output is Sinking (0V active)
• Input must be Common Anode (24V)

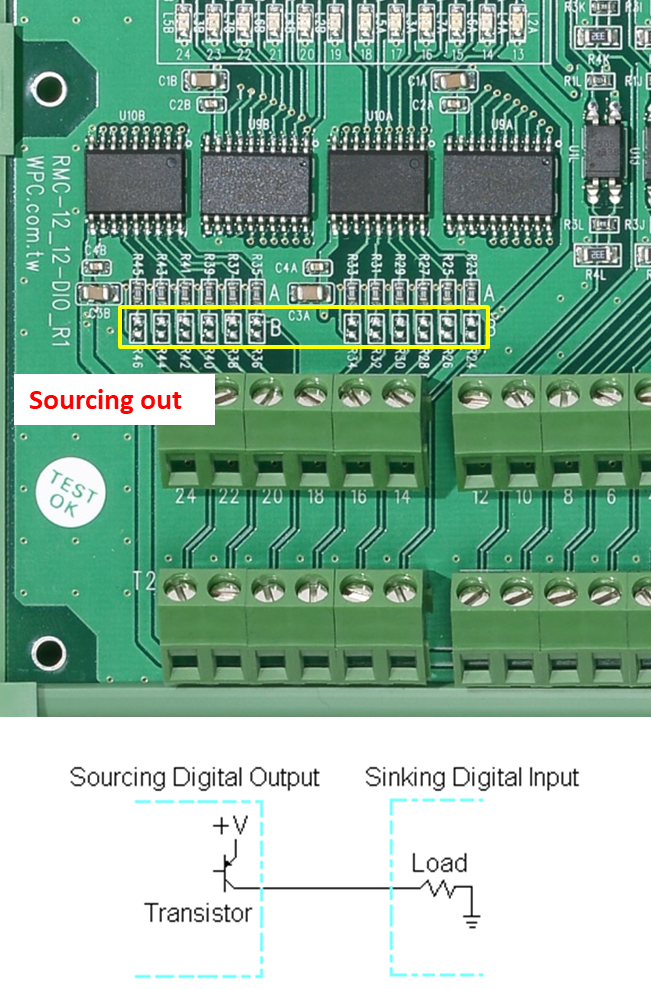

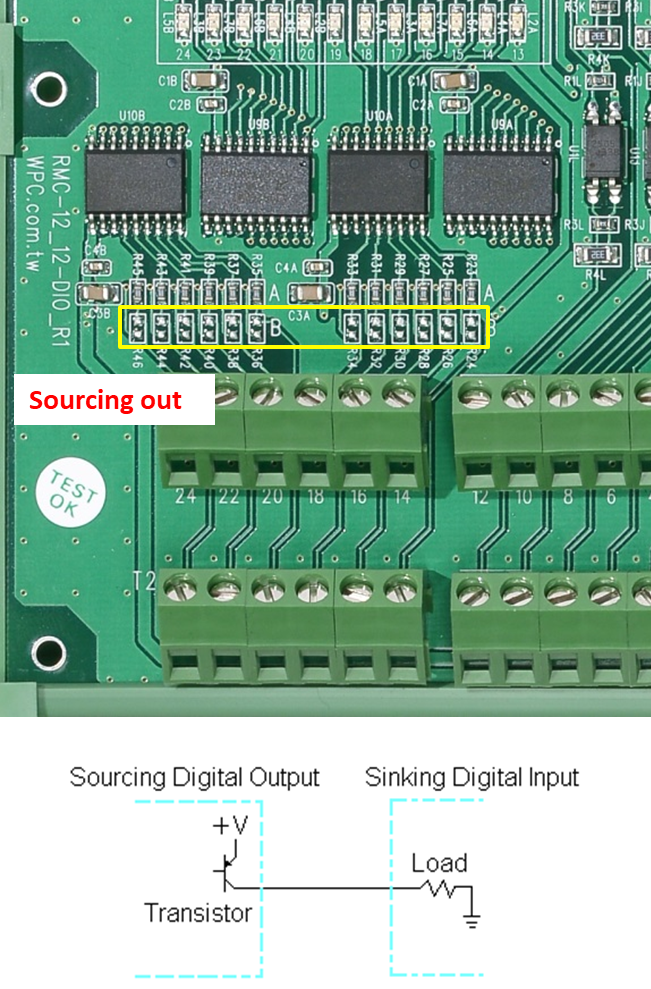

Sourcing Out + Sinking In

• ⚠️ Install Bottom Row Resistors
• Output is Sourcing (24V active)
• Input must be Common Cathode (0V)

Quick reference for GECO FPGA User

12-12 DIO Module	RMC-Breakout C4	RMC-Breakout C3	RMC-Breakout C2	RMC-Breakout C1
DI_1	DIO 80	DIO 20	DIO 24	DIO 28
DI_2	DIO 48	DIO 35	DIO 39	DIO 43
DI_3	DIO 16	DIO 3	DIO 7	DIO 11
DI_4	DIO 81	DIO 85	DIO 89	DIO 93
DI_5	DIO 17	DIO 21	DIO 25	DIO 29
DI_6	DIO 64	DIO 68	DIO 72	DIO 76
DI_7	DIO 0	DIO 4	DIO 8	DIO 12
DI_8	DIO 82	DIO 86	DIO 90	DIO 94
DI_9	DIO 49	DIO 53	DIO 57	DIO 61
DI_10	DIO 65	DIO 59	DIO 73	DIO 77
DI_11	DIO 32	DIO 36	DIO 40	DIO 44
DI_12	DIO 50	DIO 54	DIO 58	DIO 62
DO_1	DIO 18	DIO 22	DIO 26	DIO 30
DO_2	DIO 33	DIO 37	DIO 41	DIO 45
DO_3	DIO 1	DIO 5	DIO 9	DIO 13
DO_4	DIO 83	DIO 87	DIO 91	DIO 95
DO_5	DIO 19	DIO 23	DIO 27	DIO 31
DO_6	DIO 66	DIO 70	DIO 74	DIO 78
DO_7	DIO 2	DIO 6	DIO 10	DIO 14
DO_8	DIO 84	DIO 88	DIO 92	DIO 63
DO_9	DIO 51	DIO 55	DIO 59	DIO 79
DO_10	DIO 67	DIO 71	DIO 75	DIO 46
DO_11	DIO 34	DIO 38	DIO 42	DIO 47
DO_12	DIO 52	DIO 56	DIO 60	DIO 15
