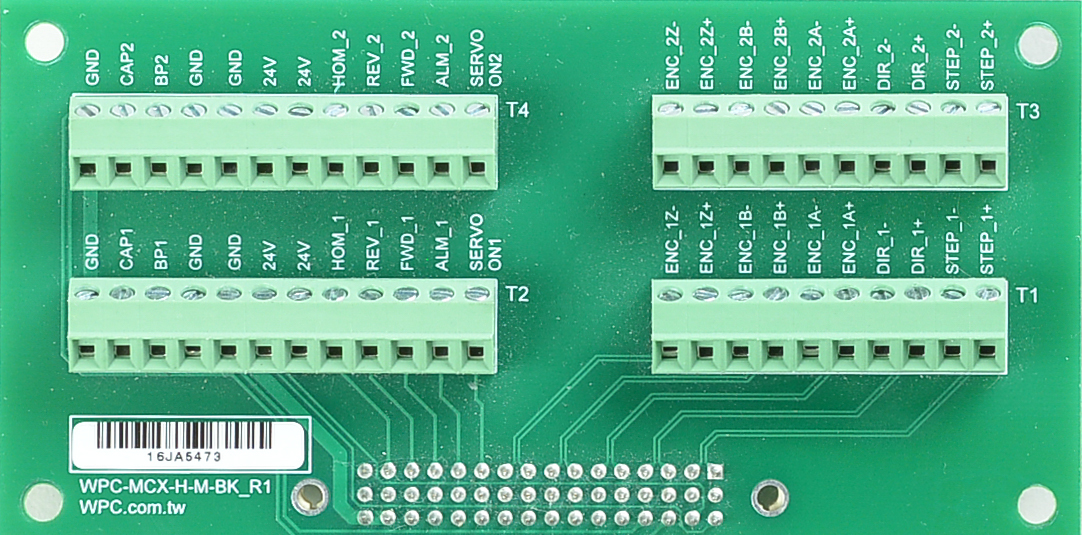

通用型子板
1. 產品概述
本通用型子板專為運動控制模組設計,採用標準歐規端子台介面。其設計目的在於提供極高的配線彈性,將所有控制訊號拉出,使開發者能自由連接市面上絕大多數的步進馬達 (Stepper Motor) 與伺服馬達 (Servo Motor) 驅動器。

2. 硬體與應用
2.1 適用情境
- 多品牌驅動器整合:當系統需混用不同廠牌驅動器時。
- 客製化配線:需連接特殊規格或非標準腳位的馬達驅動器。
- 原型開發:在驗證階段需頻繁調整接線定義時。
2.2 端子配置說明

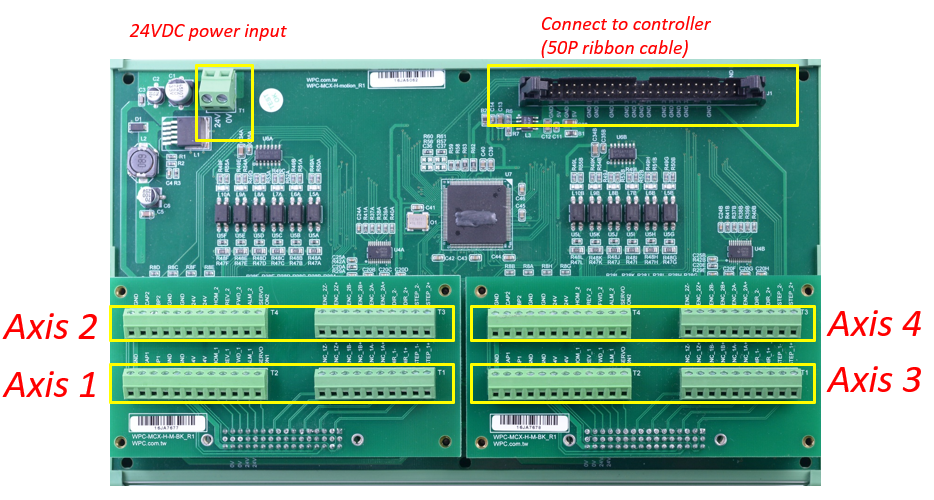

子板上配置了四組主要的歐規端子台,依據訊號特性進行分區:

- T1 / T3 端子台 (高速訊號區):
- 負責處理馬達的 脈波指令 (Pulse Output) 與 編碼器回授 (Encoder Input)。
- T1 對應 軸 1;T3 對應 軸 2。
- T2 / T4 端子台 (I/O 控制區):
- 負責處理 伺服管理 (Servo On/Alarm) 與 極限感測 (Limit/Home) 等 I/O 訊號。
- T2 對應 軸 3;T4 對應 軸 4。
3. 腳位定義與訊號說明
3.1 T1/T3 端子台 (高速訊號)
此區塊提供馬達控制所需的高速差動訊號。
- 差動輸出 (Differential Output):傳送 STEP/DIR 或 CW/CCW 脈波指令至驅動器。
- 差動輸入 (Differential Input):接收來自馬達的 A/B/Z 正交編碼器訊號。
- 註:若不使用 Z 相尋原點功能 (Find INDEX),ENC_Z 可不接。
T1/T3 訊號說明表
| Pin# | Name | Level | Type | Dir | Description |
|---|---|---|---|---|---|
| 1 | Step | 5V | Differential | Out | Step/Pulse/CW output signal |
| 2 | Step | 5V | Differential | Out | Step/Pulse/CW output signal |
| 3 | Dir+ | 5V | Differential | Out | Direction/CCW output signal |
| 4 | Dir- | 5V | Differential | Out | Direction/CCW output signal |
| 5 | Enc_A+ | 5V | Differential | In | Encoder Phase A+ |
| 6 | Enc_A- | 5V | Differential | In | Encoder Phase A- |
| 7 | Enc_B+ | 5V | Differential | In | Encoder Phase B+ |
| 8 | Enc_B- | 5V | Differential | In | Encoder Phase B- |
| 9 | Enc_Z+ | 5V | Differential | In | Encoder Phase Z+ |
| 10 | Enc_Z- | 5V | Differential | In | Encoder Phase Z- |
3.2 T2/T4 端子台 (I/O 控制)
此區塊整合了運動控制所需的各類開關與觸發訊號。
- 開集極輸出 (Open Collector Output):Servo On 與 Alarm Clear,適用於控制驅動器狀態。
- 光耦合輸入 (Opto-coupler Input):Forward (正極限)、Reverse (負極限)、Home (原點),此區塊支援 24V 電壓,方便與工業感測器介接。
- TTL 訊號 (5V):
- Break-point (BP):位置比較輸出 (Trigger Out)。
- Capture (CAP):位置捕捉輸入 (Trigger In)。
注意事項
BP (Breakpoint) 與 CAP (Capture) 為 5V TTL 訊號,嚴禁連接 24V 電壓。 若不慎連接 24V 訊號 (如誤接至 Limit Switch 的 24V 迴路),將導致軸卡電路即刻損壞。
T2/T4 訊號說明表
| Pin# | Name | Level | Type | Dir | Description |
|---|---|---|---|---|---|
| 1 | Servo on | 24V | Open-collector | Out | Serve on output signal / inhibit out |
| 2 | ALM | 24V | Open-collector | Out | Alarm clear output signal |
| 3 | FWD | 24V | Optocoupler | In | Forward limit switch input signal |
| 4 | REV | 24V | Optocoupler | In | Reverse limit switch input signal |
| 5 | HOME | 24V | Optocoupler | In | Home limit switch input signal |
| 6 | 24V | 24V | Power | Out | Power output for limit switch |
| 7 | 24V | 24V | Power | Out | Power output for limit switch |
| 8 | GND | Power | Out/Ref | Power output for limit switch /Signal reference | |
| 9 | GND | Power | Out/Ref | Power output for limit switch /Signal reference | |
| 10 | BP | 5V | Single-ended | Out | Break-point output signal |
| 11 | CAP | 5V | Single-ended | In | Capture input signal |
| 12 | GND | Power | Out/Ref | Signal reference for BP / CAP |
