12ch DI / 12ch DO Module

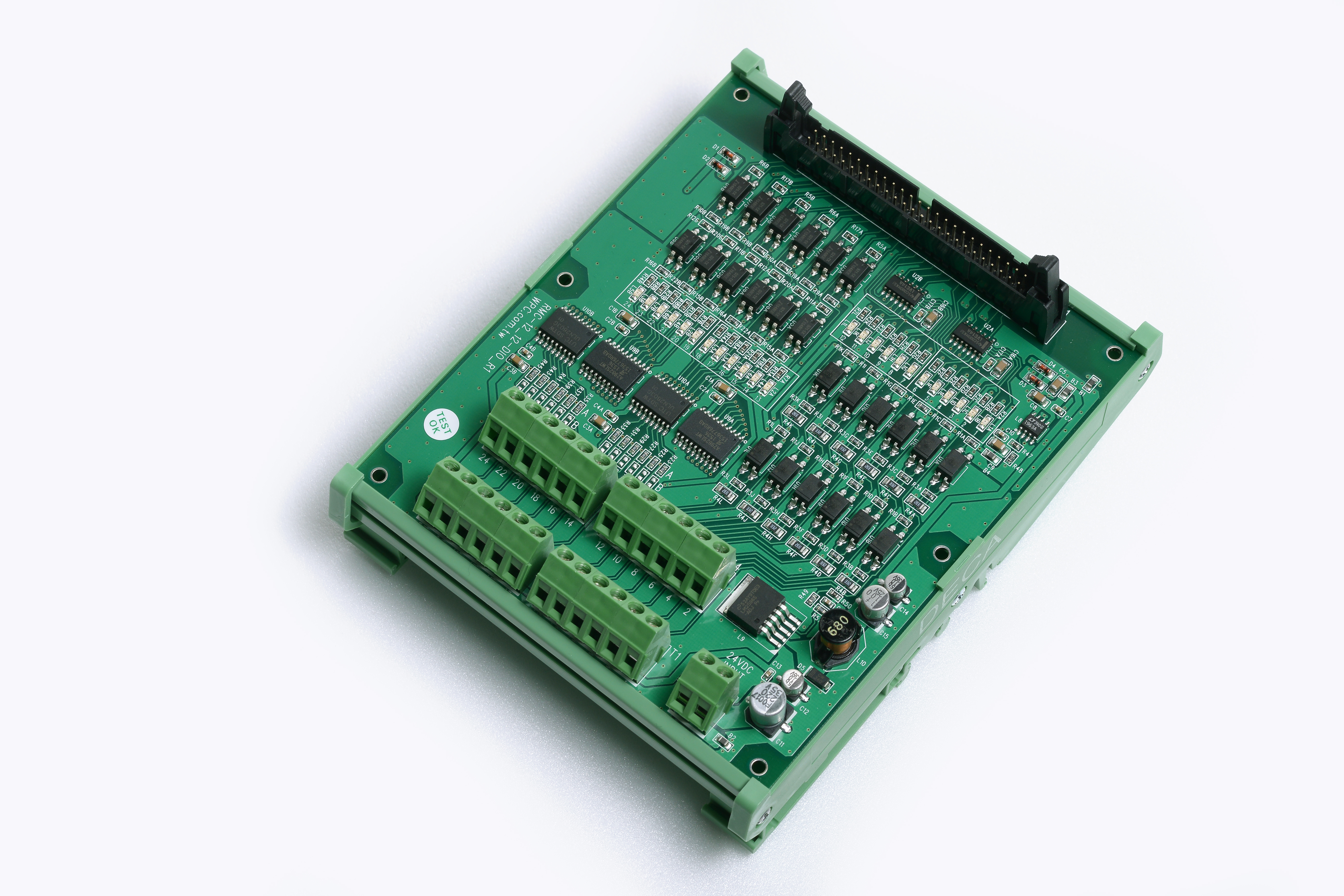

This module integrates 12-channel digital inputs and 12-channel digital outputs, suitable for mixed signal requirements.

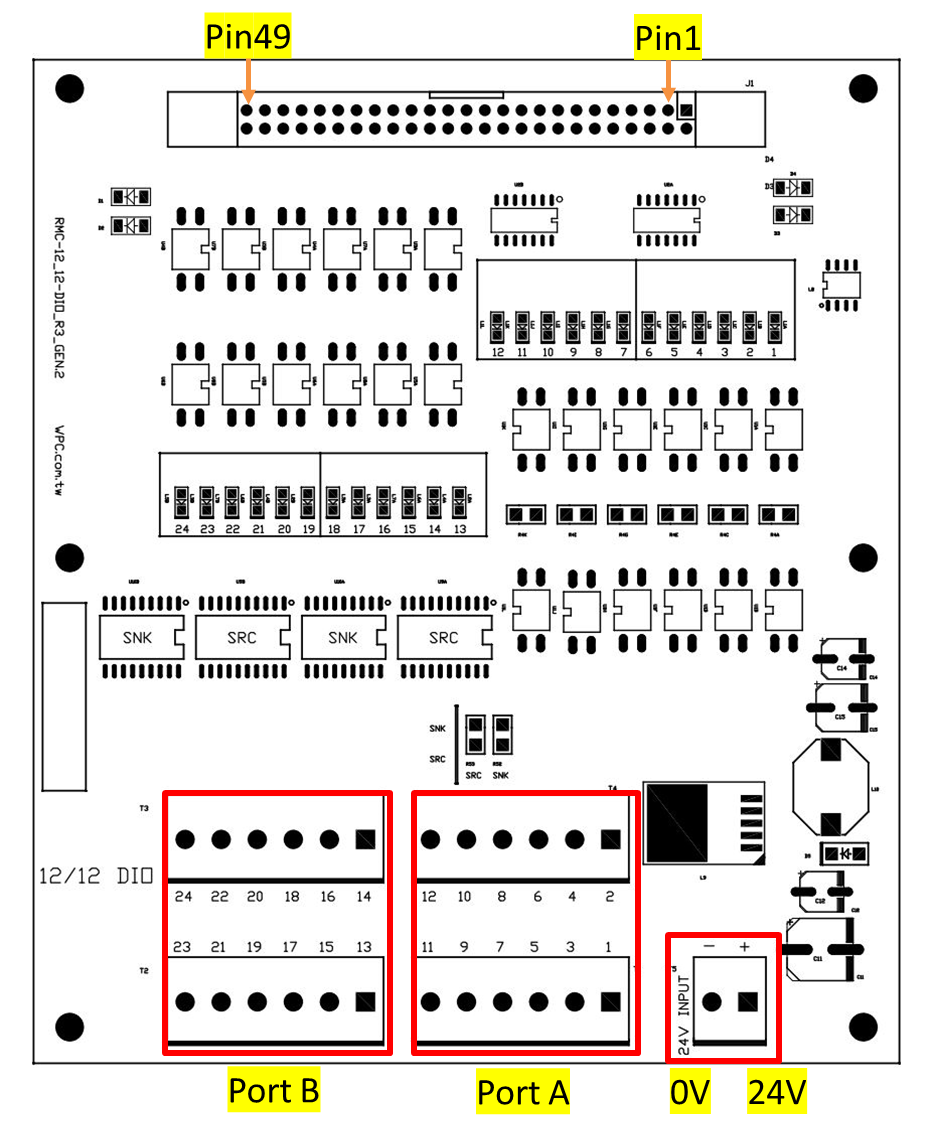

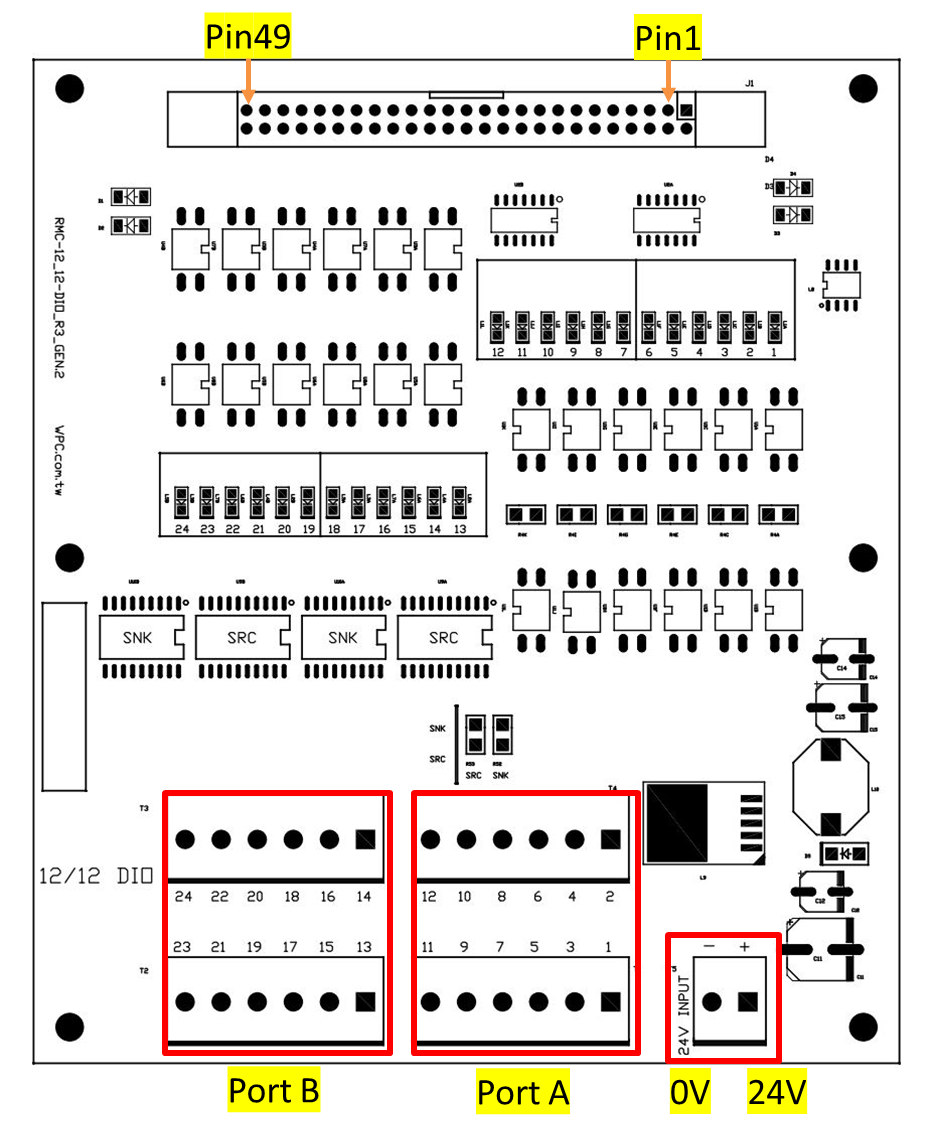

1. Specifications

12-12 DIO Module	RMC-Breakout	RMC-Breakout	RMC-Breakout	RMC-Breakout
	C4	C3	C2	C1
DI_1	DIO 80	DIO 20	DIO 24	DIO 28
DI_2	DIO 48	DIO 35	DIO 39	DIO 43
DI_3	DIO 16	DIO 3	DIO 7	DIO 11
DI_4	DIO 81	DIO 85	DIO 89	DIO 93
DI_5	DIO 17	DIO 21	DIO 25	DIO 29
DI_6	DIO 64	DIO 68	DIO 72	DIO 76
DI_7	DIO 0	DIO 4	DIO 8	DIO 12
DI_8	DIO 82	DIO 86	DIO 90	DIO 94
DI_9	DIO 49	DIO 53	DIO 57	DIO 61
DI_10	DIO 65	DIO 59	DIO 73	DIO 77
DI_11	DIO 32	DIO 36	DIO 40	DIO 44
DI_12	DIO 50	DIO 54	DIO 58	DIO 62
DO_1	DIO 18	DIO 22	DIO 26	DIO 30
DO_2	DIO 33	DIO 37	DIO 41	DIO 45
DO_3	DIO 1	DIO 5	DIO 9	DIO 13
DO_4	DIO 83	DIO 87	DIO 91	DIO 95
DO_5	DIO 19	DIO 23	DIO 27	DIO 31
DO_6	DIO 66	DIO 70	DIO 74	DIO 78
DO_7	DIO 2	DIO 6	DIO 10	DIO 14
DO_8	DIO 84	DIO 88	DIO 92	DIO 63
DO_9	DIO 51	DIO 55	DIO 59	DIO 79
DO_10	DIO 67	DIO 71	DIO 75	DIO 46
DO_11	DIO 34	DIO 38	DIO 42	DIO 47
DO_12	DIO 52	DIO 56	DIO 60	DIO 15

caution

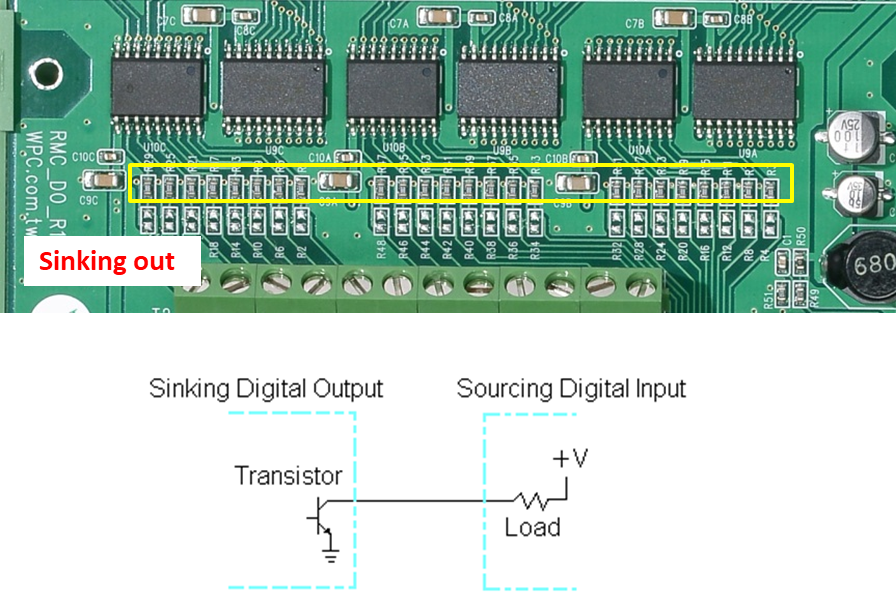

Sinking Output: Install upper row resistors, output is 0V, input end must be common anode (24V).

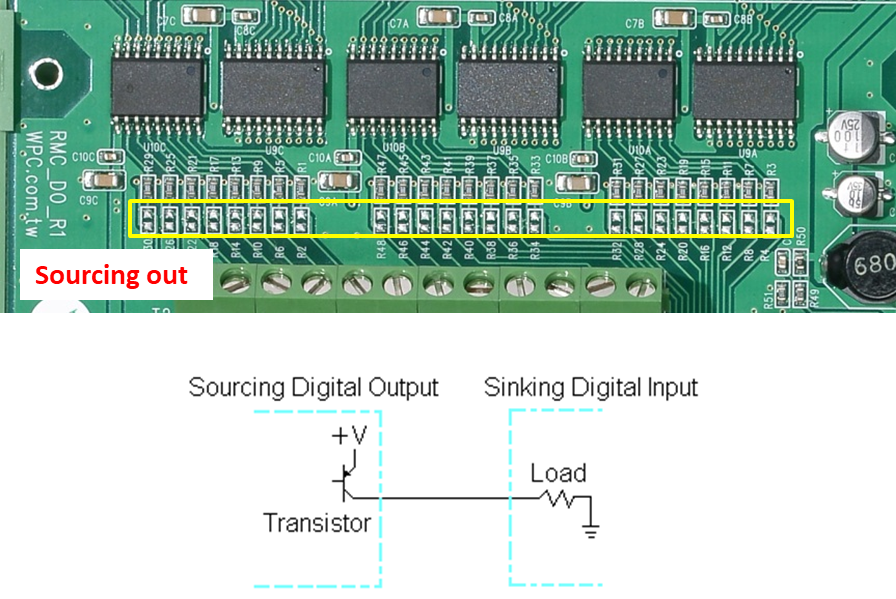

Sourcing Output: Install lower row resistors, output is 24V, input end must be common cathode (0V).
