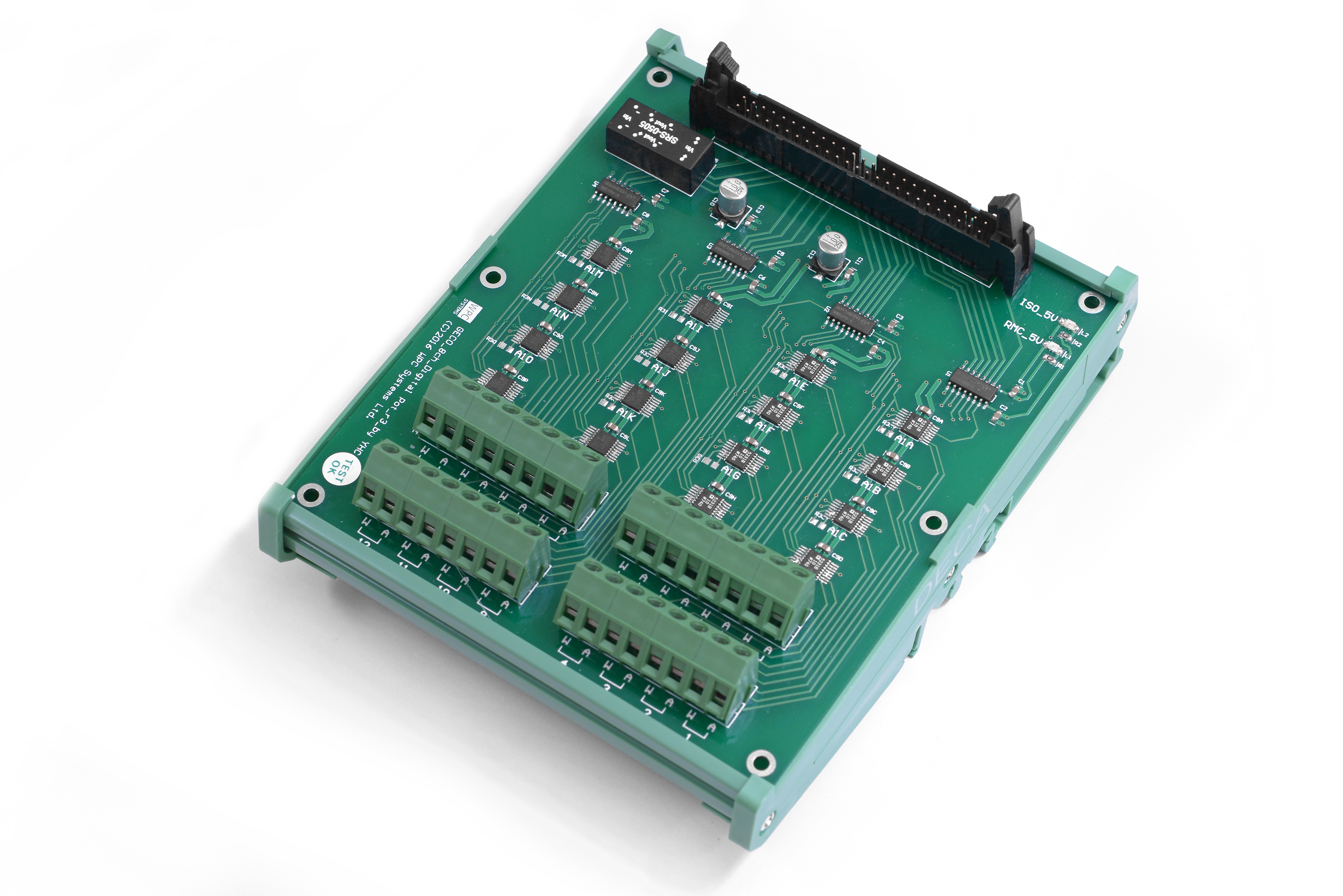

16ch Digital Potentiometers 模組

本模組提供 16 通道數位可變電阻，可透過軟體控制電阻值。

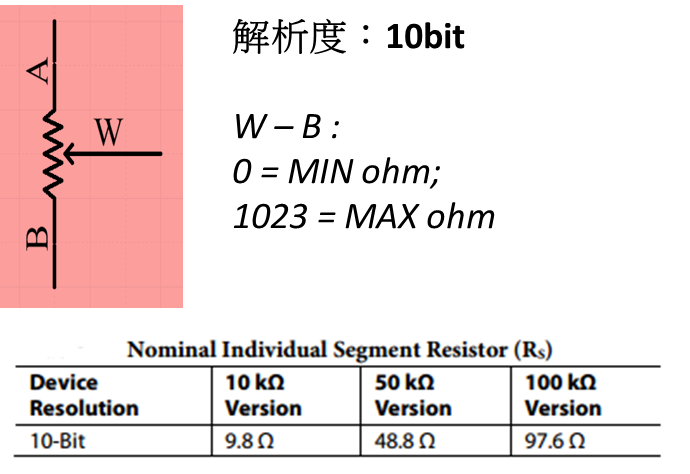

1. 規格

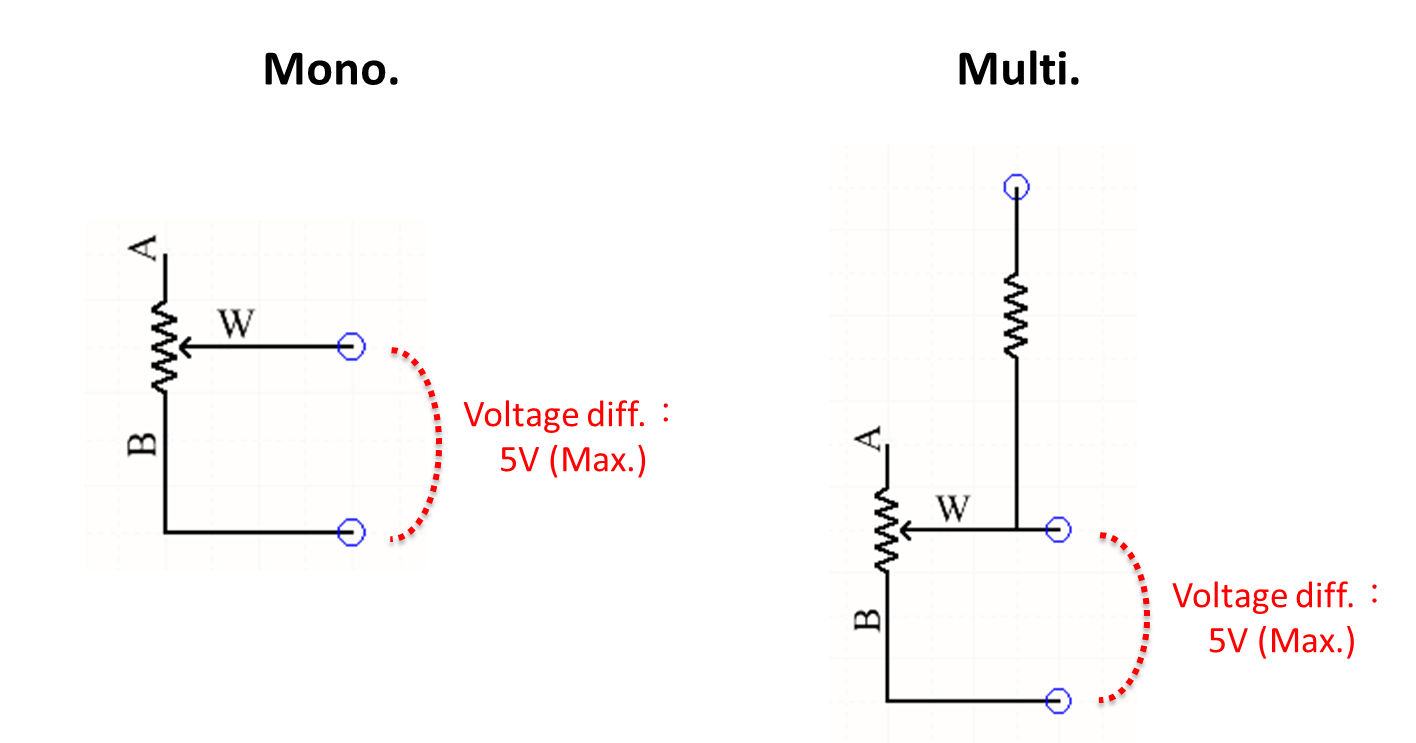

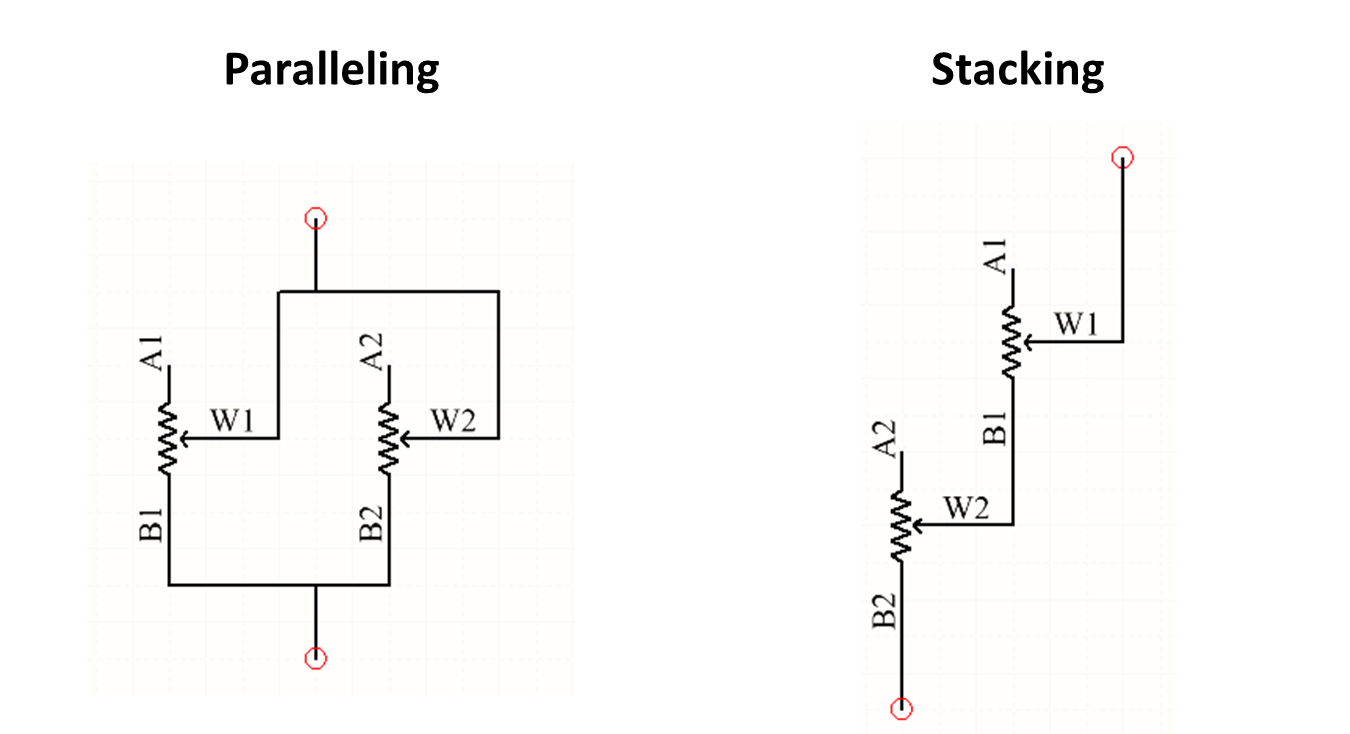

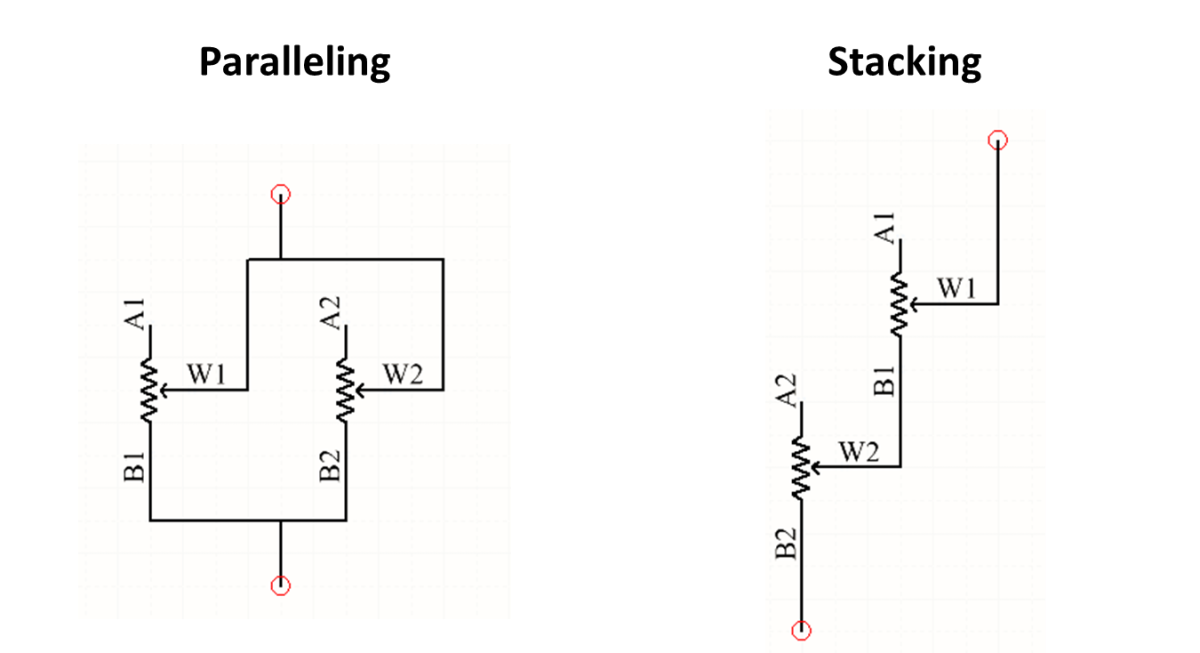

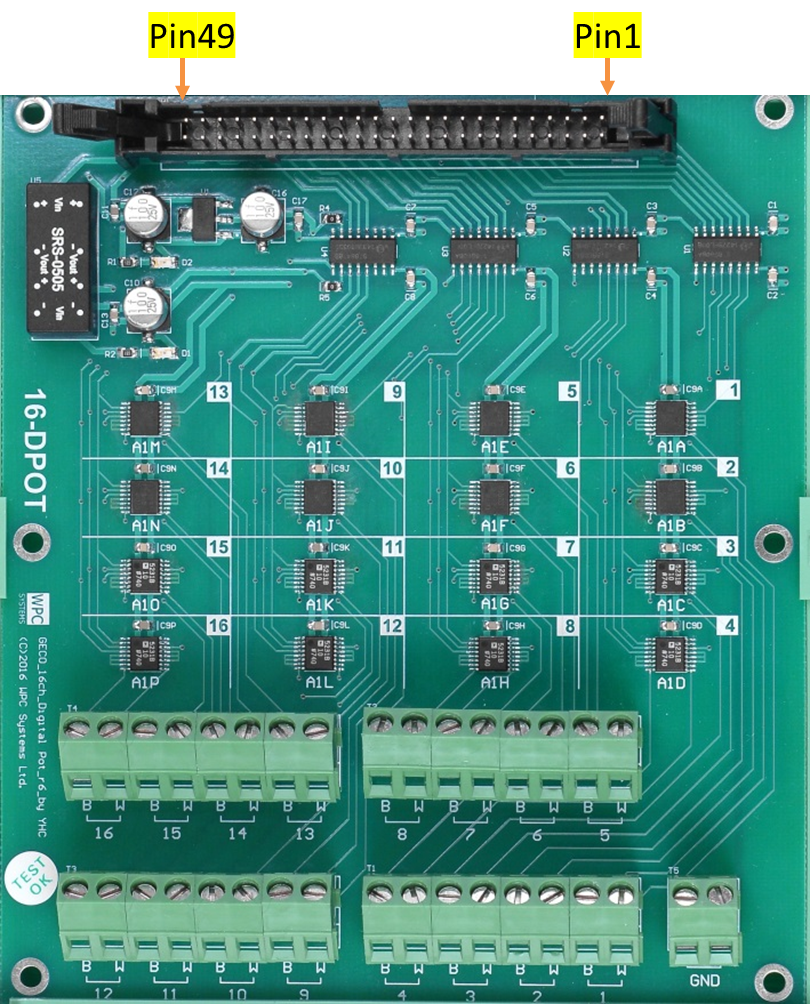

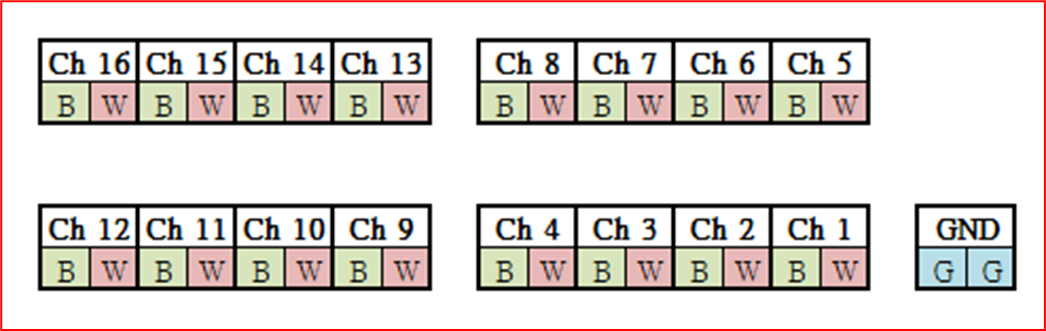

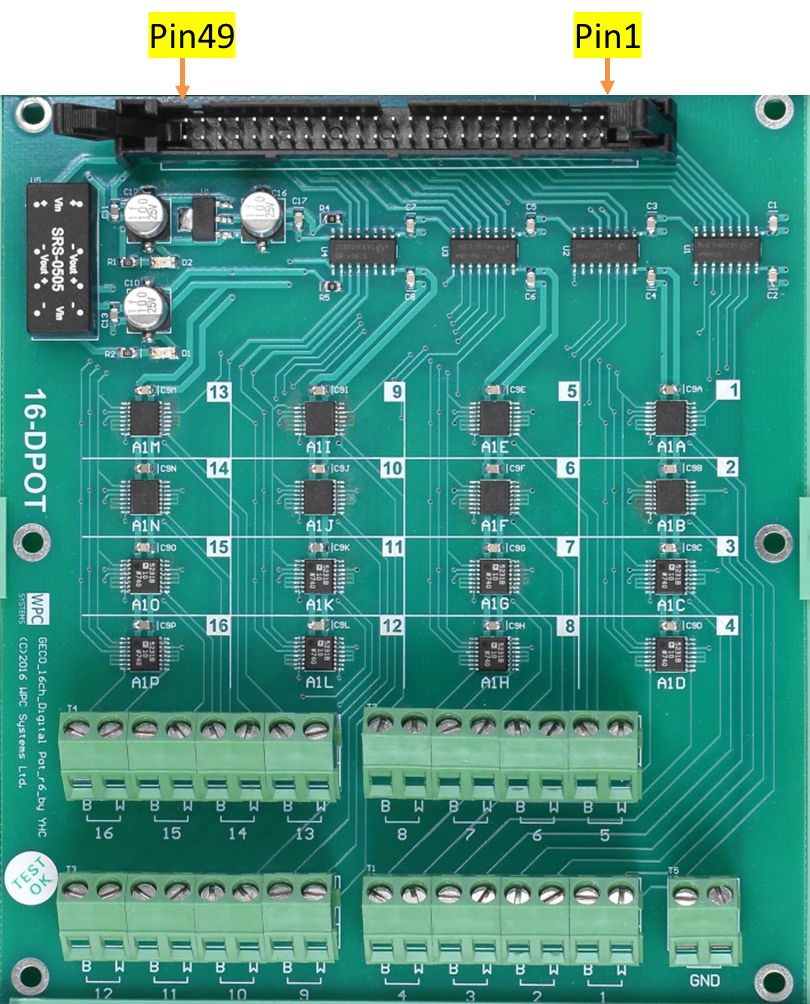

Pin Description	Pin Number	Pin Number	Pin Description
GND	1	2
CS1	3	4
CS2	5	6	GND
CS3	7	8	GND
CS4	9	10	GND
CS5	11	12
CS6	13	14	GND
CS7	15	16	GND
CS8	17	18	GND
CS9	19	20	GND
CS10	21	22	GND
CS11	23	24	GND
CS12	25	26	GND
CS13	27	28	GND
CS14	29	30	GND
CS15	31	32
CS16	33	34	GND
-	35	36	GND
-	37	38	GND
-	39	40	GND
	41	42	GND
	43	44	5V
	45	46	GND
	47	48	5V
	49	50	GND

Digital Pot	RMC-Breakout	RMC-Breakout	RMC-Breakout	RMC-Breakout
	C4	C3	C2	C1
Ch1	DIO 80	DIO 20	DIO 24	DIO 28
Ch2	DIO 48	DIO 35	DIO 39	DIO 43
Ch3	DIO 16	DIO 3	DIO 7	DIO 11
Ch4	DIO 81	DIO 85	DIO 89	DIO 93
Ch5	DIO 17	DIO 21	DIO 25	DIO 29
Ch6	DIO 64	DIO 68	DIO 72	DIO 76
Ch7	DIO 0	DIO 4	DIO 8	DIO 12
Ch8	DIO 82	DIO 86	DIO 90	DIO 94
Ch9	DIO 49	DIO 53	DIO 57	DIO 61
Ch10	DIO 65	DIO 59	DIO 73	DIO 77
Ch11	DIO 32	DIO 36	DIO 40	DIO 44
Ch12	DIO 50	DIO 54	DIO 58	DIO 62
Ch13	DIO 18	DIO 22	DIO 26	DIO 30
Ch14	DIO 33	DIO 37	DIO 41	DIO 45
Ch15	DIO 1	DIO 5	DIO 9	DIO 13
Ch16	DIO 83	DIO 87	DIO 91	DIO 95
	DIO 19	DIO 23	DIO 27	DIO 31
	DIO 66	DIO 70	DIO 74	DIO 78
	DIO 2	DIO 6	DIO 10	DIO 14
	DIO 84	DIO 88	DIO 92	DIO 63
	DIO 51	DIO 55	DIO 59	DIO 79
	DIO 67	DIO 71	DIO 75	DIO 46
	DIO 34	DIO 38	DIO 42	DIO 47
	DIO 52	DIO 56	DIO 60	DIO 15
