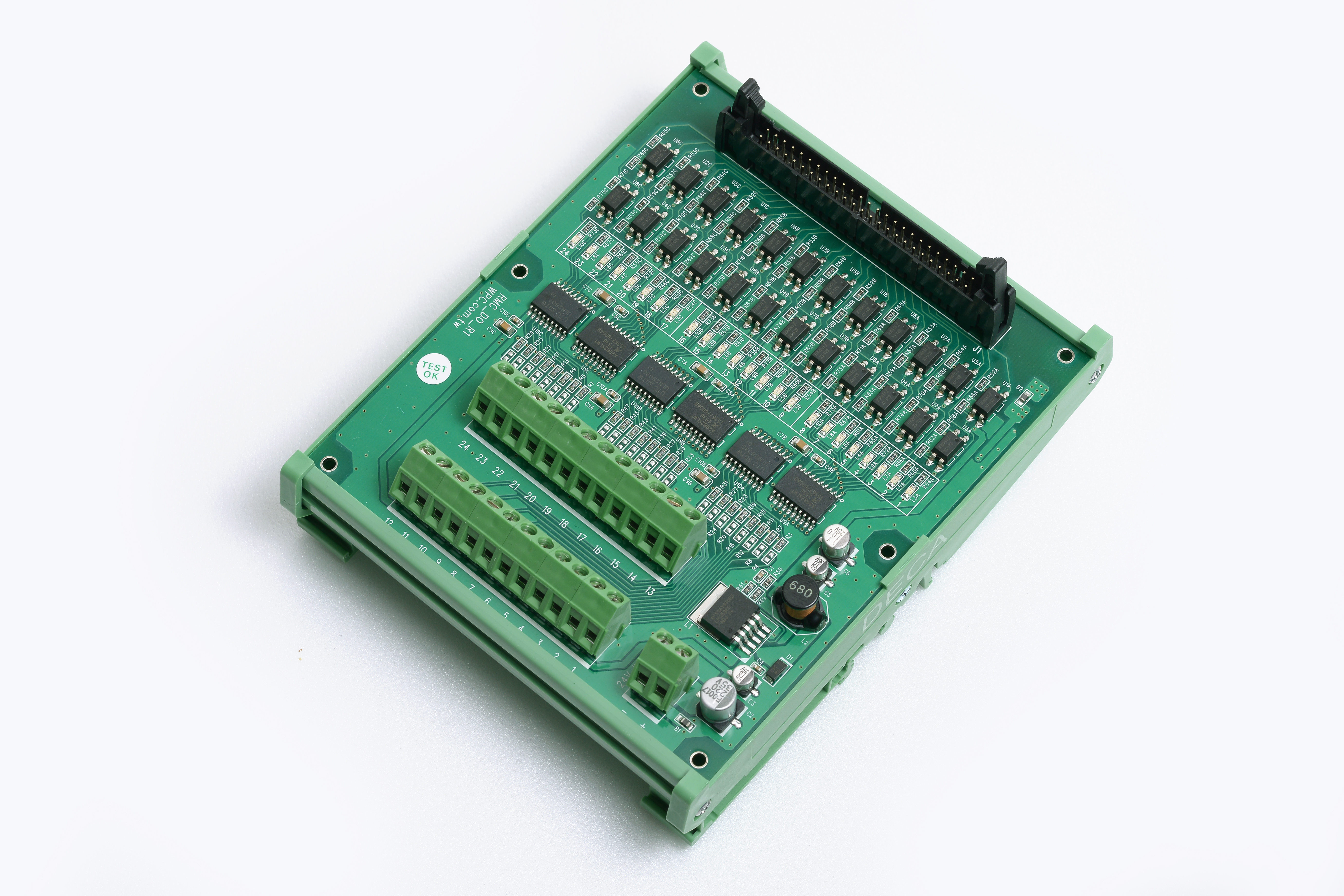

24ch DO 模組

本模組提供 24 通道數位輸出，支援 NPN/PNP 架構，具備光耦合隔離保護。

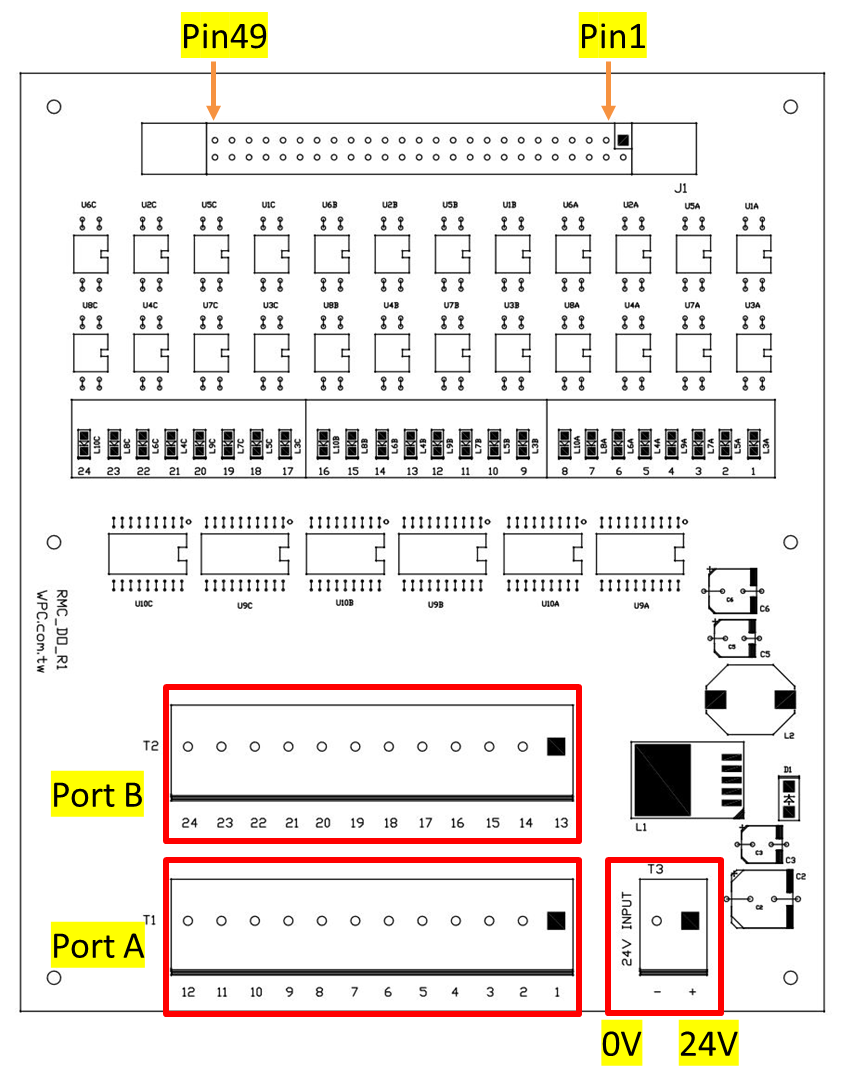

1. 規格

Pin Description	Pin Number	Pin Number	Pin Description
GND	1	2
DO_1	3	4
DO_2	5	6	GND
DO_3	7	8	GND
DO_4	9	10	GND
DO_5	11	12
DO_6	13	14	GND
DO_7	15	16	GND
DO_8	17	18	GND
DO_9	19	20	GND
DO_10	21	22	GND
DO_11	23	24	GND
DO_12	25	26	GND

Pin Description	Pin Number	Pin Number	Pin Description
DO_13	27	28	GND
DO_14	29	30	GND
DO_15	31	32
DO_16	33	34	GND
DO_17	35	36	GND
DO_18	37	38	GND
DO_19	39	40	GND
DO_20	41	42	GND
DO_21	43	44	5V
DO_22	45	46	GND
DO_23	47	48	5V
DO_24	49	50	GND

24ch DO Module	RMC-Breakout	RMC-Breakout	RMC-Breakout	RMC-Breakout
	C4	C3	C2	C1
DO_1	DIO 80	DIO 20	DIO 24	DIO 28
DO_2	DIO 48	DIO 35	DIO 39	DIO 43
DO_3	DIO 16	DIO 3	DIO 7	DIO 11
DO_4	DIO 81	DIO 85	DIO 89	DIO 93
DO_5	DIO 17	DIO 21	DIO 25	DIO 29
DO_6	DIO 64	DIO 68	DIO 72	DIO 76
DO_7	DIO 0	DIO 4	DIO 8	DIO 12
DO_8	DIO 82	DIO 86	DIO 90	DIO 94
DO_9	DIO 49	DIO 53	DIO 57	DIO 61
DO_10	DIO 65	DIO 59	DIO 73	DIO 77
DO_11	DIO 32	DIO 36	DIO 40	DIO 44
DO_12	DIO 50	DIO 54	DIO 58	DIO 62
DO_13	DIO 18	DIO 22	DIO 26	DIO 30
DO_14	DIO 33	DIO 37	DIO 41	DIO 45
DO_15	DIO 1	DIO 5	DIO 9	DIO 13
DO_16	DIO 83	DIO 87	DIO 91	DIO 95
DO_17	DIO 19	DIO 23	DIO 27	DIO 31
DO_18	DIO 66	DIO 70	DIO 74	DIO 78
DO_19	DIO 2	DIO 6	DIO 10	DIO 14
DO_20	DIO 84	DIO 88	DIO 92	DIO 63
DO_21	DIO 51	DIO 55	DIO 59	DIO 79
DO_22	DIO 67	DIO 71	DIO 75	DIO 46
DO_23	DIO 34	DIO 38	DIO 42	DIO 47
DO_24	DIO 52	DIO 56	DIO 60	DIO 15

警告
