GECO 產品介紹

1. 什麼是 GECO?

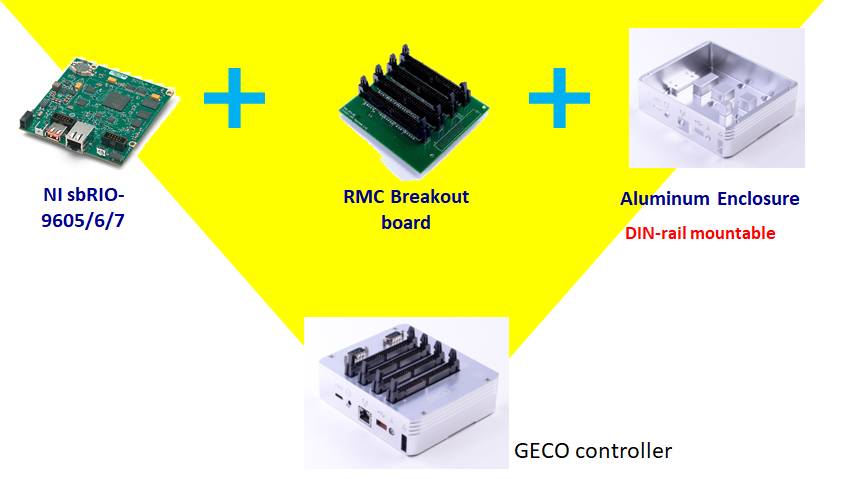

Graphical Embedded COntroller (GECO) 是一款由 sbRIO、LabVIEW 和 WPC RMC Breakout組成的控制器，具備完整的圖形化開發環境。

圖形化開發：使用者可透過 LabVIEW 編輯、下載及部署應用程式。
工業物聯網 (IIoT)：支援乙太網路下載與通訊功能，特別適合快速導入 IIoT 應用。
強大核心：採用 NI sbRIO 控制器作為核心，內建 32-bit 微處理器與 FPGA 晶片。
- Real-Time：利用 LabVIEW Real-Time 模組開發。
- FPGA：利用 LabVIEW FPGA 模組開發。
靈活部署：設計允許透過 Ethernet 介面完成所有開發和部署工作，支持遠端操控或以 Stand-alone 模式獨立運行。
效益：GECO 的圖形化系統設計 (GSD) 特性，能有效簡化複雜應用流程，縮短開發時間，並降低後續維護成本。

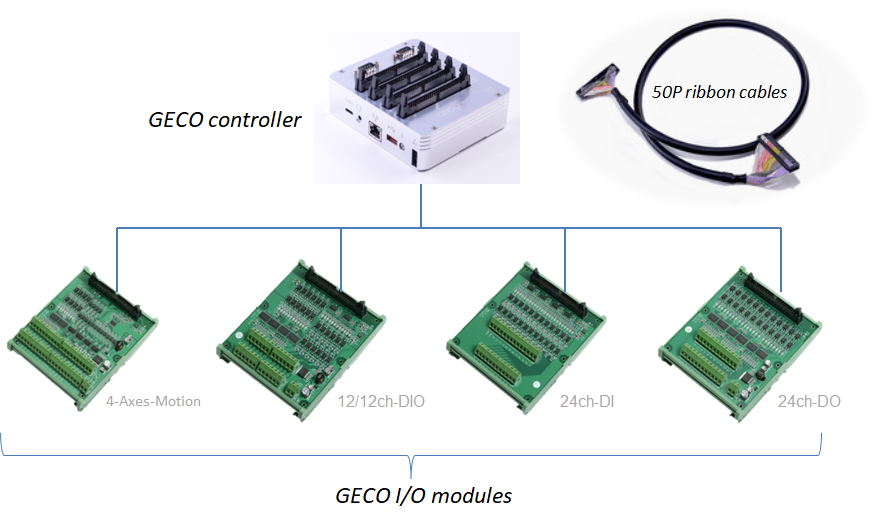

GECO 上方設有 4 個擴充插槽，可用於安裝各類 GECO 模組。目前支援 13 種模組，涵蓋以下類別：

AIO Modules (類比輸入/輸出)
- 24ch AI / 8ch AO
- 64ch AO
- 16ch Digital Potentiometers
- 16ch Thermocouple
DIO Modules (數位輸入/輸出)
- 24ch DO
- 24ch DI
- 12ch DI / 12ch DO
- 24ch-5V TTL
Motion Modules (運動控制)
- 4-axis Motion Control
Switch / Multiplexer Modules (開關/多工器)
- 4x6 Matrix Switch
- 24ch-2wire Multiplexer
- 12ch Tri-state Switch
Serial Interface Module (序列通訊)
- RS-232 / 422 / 485

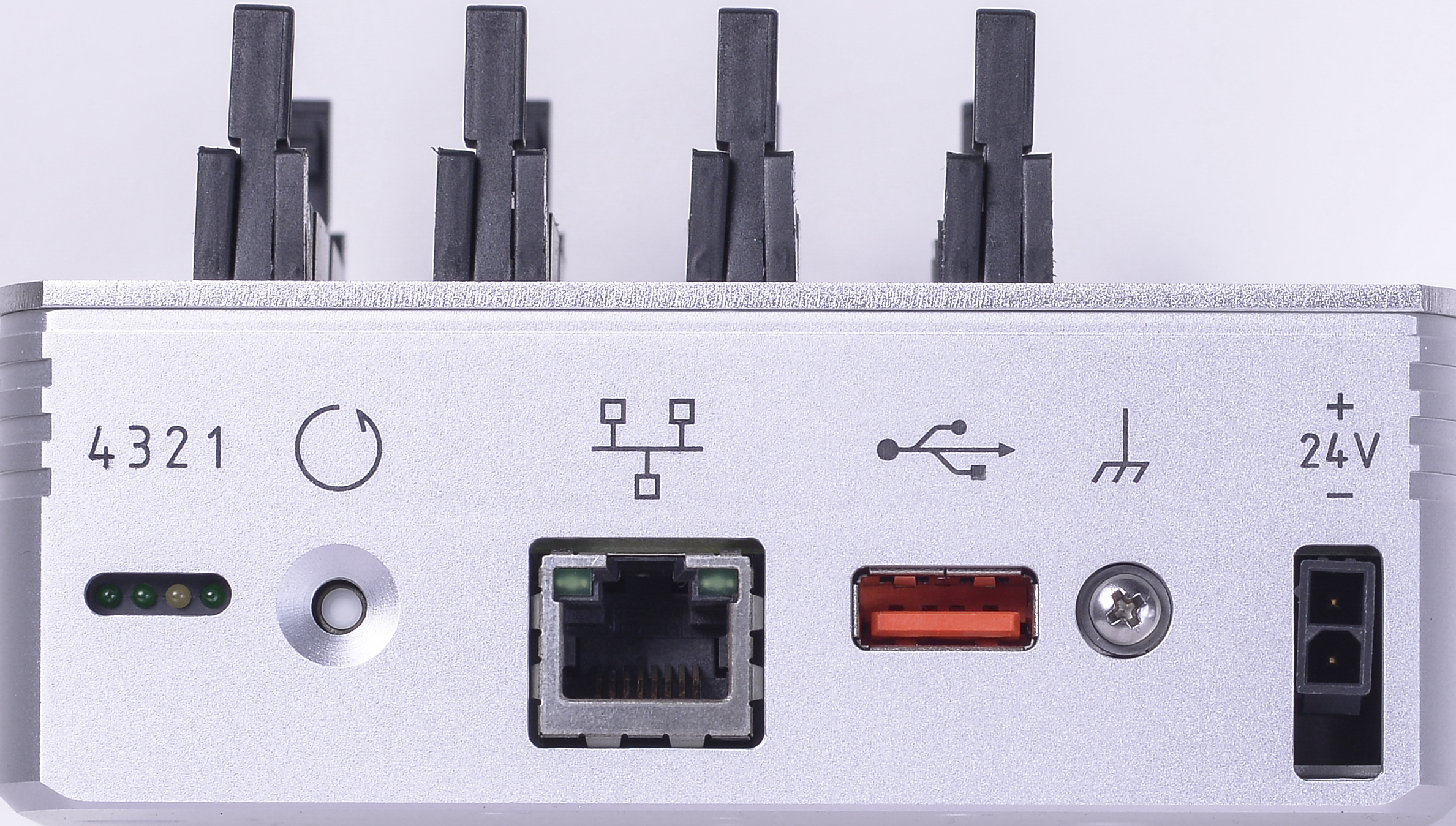

本節說明 GECO 控制器的外部介面與指示燈狀態。

(由左至右依序說明)

LED 顏色	LED 狀態	說明
綠燈	恆亮	GECO 電源已開啟 (ON)。
—	熄滅	GECO 電源已關閉 (OFF)。

LED 狀態	說明
閃爍 2 次並暫停	安全模式：軟體未安裝 (出廠預設值) 或安裝不正確。請透過 MAX 重新安裝軟體。
閃爍 3 次並暫停	使用者自定義安全模式：表示正在安裝模式，或使用者強制進入安全模式 (按住 Reset 鍵 > 5秒)。
閃爍 4 次並暫停	安全模式 (崩潰)：軟體已連續崩潰兩次且未重新啟動。
持續閃爍	開機失敗：GECO 未能進入 NI Linux Real-Time (不支援的作業系統或發生無法復原的錯誤)。
暫時亮起	開機中：無需動作。
熄滅	運行模式：軟體已安裝且作業系統運作正常。

使用者可編程定義的 FPGA LED (User Defined)。

使用者可編程定義的 FPGA LED (User Defined)。
