24ch DI 模組

本模組提供 24 通道數位輸入，支援 NPN/PNP 架構，具備光耦合隔離保護。

1. 規格

項目	規格
外部電源	24V DC
連接器	IDC 50P Connector
通道數	24 ch (NPN/PNP)
隔離	Opto-isolated (24V)

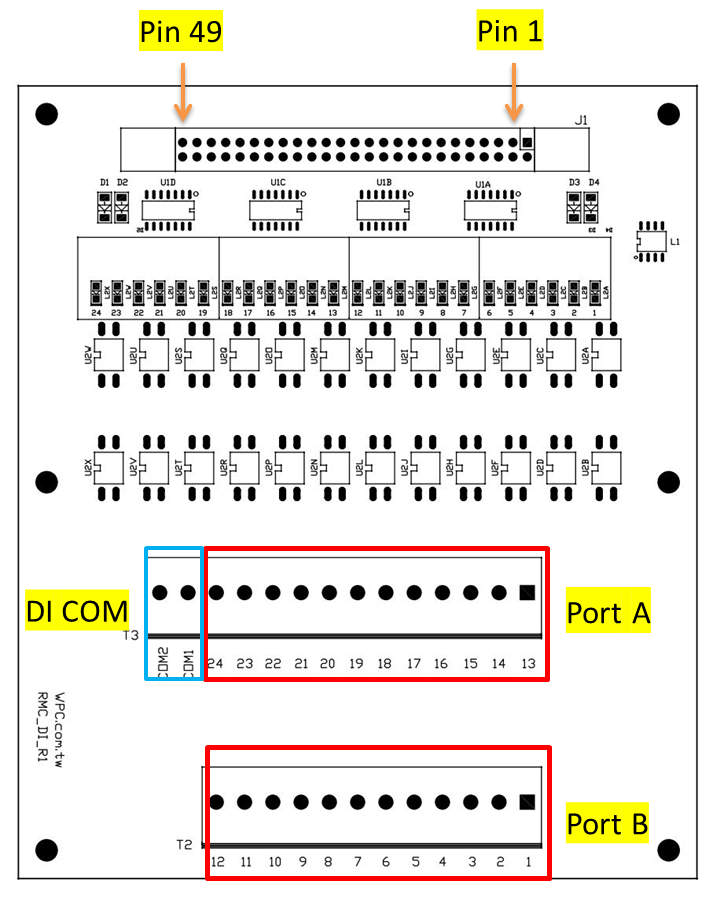

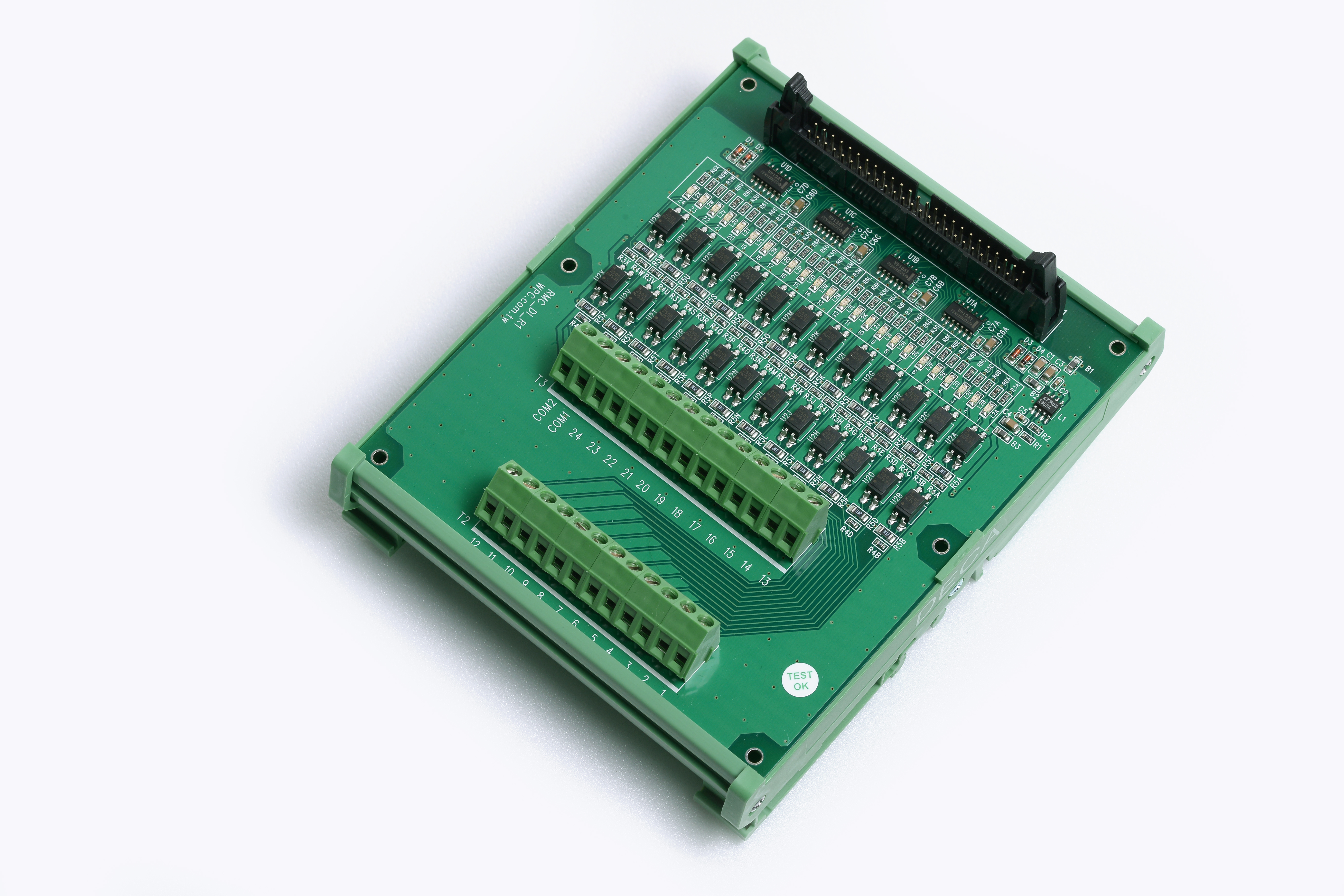

2. 外觀與腳位圖

Pinout

Port A

Pin Description	Pin Number	Pin Number	Pin Description
GND	1	2
DI_1	3	4	GND
DI_2	5	6	GND
DI_3	7	8	GND
DI_4	9	10
DI_5	11	12	GND
DI_6	13	14	GND
DI_7	15	16	GND
DI_8	17	18	GND
DI_9	19	20	GND
DI_10	21	22	GND
DI_11	23	24	GND
DI_12	25	26	GND

Port B

Pin Description	Pin Number	Pin Number	Pin Description
DI_13	27	28	GND
DI_14	29	30	GND
DI_15	31	32
DI_16	33	34	GND
DI_17	35	36	GND
DI_18	37	38	GND
DI_19	39	40	GND
DI_20	41	42	GND
DI_21	43	44	5V
DI_22	45	46	GND
DI_23	47	48	5V
DI_24	49	50	GND

Quick reference for GECO FPGA User

24ch DI module	RMC-Breakout	RMC-Breakout	RMC-Breakout	RMC-Breakout
	C4	C3	C2	C1
DI_1	DIO 80	DIO 20	DIO 24	DIO 28
DI_2	DIO 48	DIO 35	DIO 39	DIO 43
DI_3	DIO 16	DIO 3	DIO 7	DIO 11
DI_4	DIO 81	DIO 85	DIO 89	DIO 93
DI_5	DIO 17	DIO 21	DIO 25	DIO 29
DI_6	DIO 64	DIO 68	DIO 72	DIO 76
DI_7	DIO 0	DIO 4	DIO 8	DIO 12
DI_8	DIO 82	DIO 86	DIO 90	DIO 94
DI_9	DIO 49	DIO 53	DIO 57	DIO 61
DI_10	DIO 65	DIO 59	DIO 73	DIO 77
DI_11	DIO 32	DIO 36	DIO 40	DIO 44
DI_12	DIO 50	DIO 54	DIO 58	DIO 62
DI_13	DIO 18	DIO 22	DIO 26	DIO 30
DI_14	DIO 33	DIO 37	DIO 41	DIO 45
DI_15	DIO 1	DIO 5	DIO 9	DIO 13
DI_16	DIO 83	DIO 87	DIO 91	DIO 95
DI_17	DIO 19	DIO 23	DIO 27	DIO 31
DI_18	DIO 66	DIO 70	DIO 74	DIO 78
DI_19	DIO 2	DIO 6	DIO 10	DIO 14
DI_20	DIO 84	DIO 88	DIO 92	DIO 63
DI_21	DIO 51	DIO 55	DIO 59	DIO 79
DI_22	DIO 67	DIO 71	DIO 75	DIO 46
DI_23	DIO 34	DIO 38	DIO 42	DIO 47
DI_24	DIO 52	DIO 56	DIO 60	DIO 15

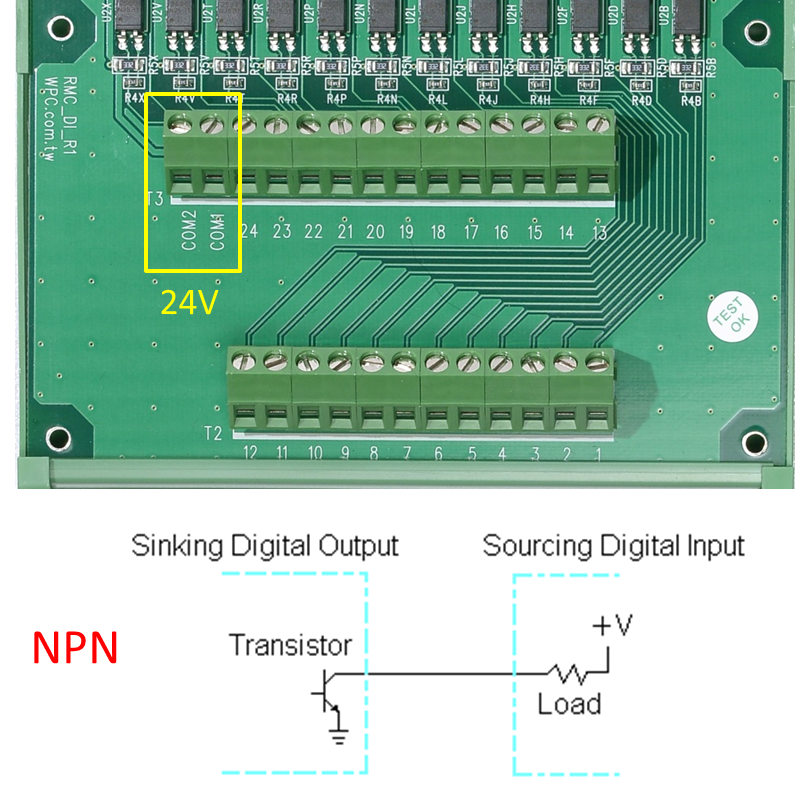

Sourcing Input

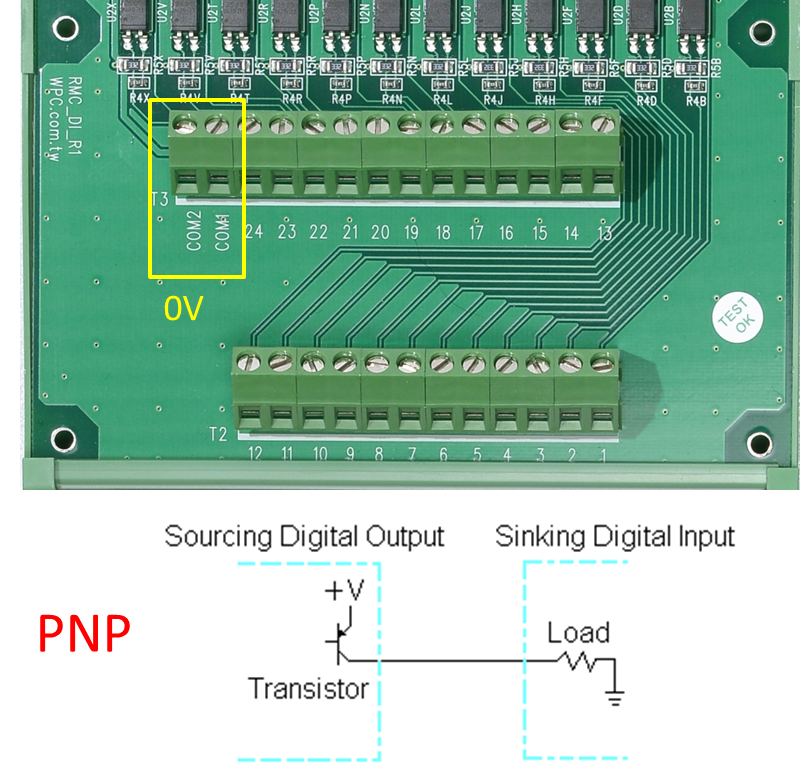

Sinking Input
