1ch Programmable Gain Amplifier

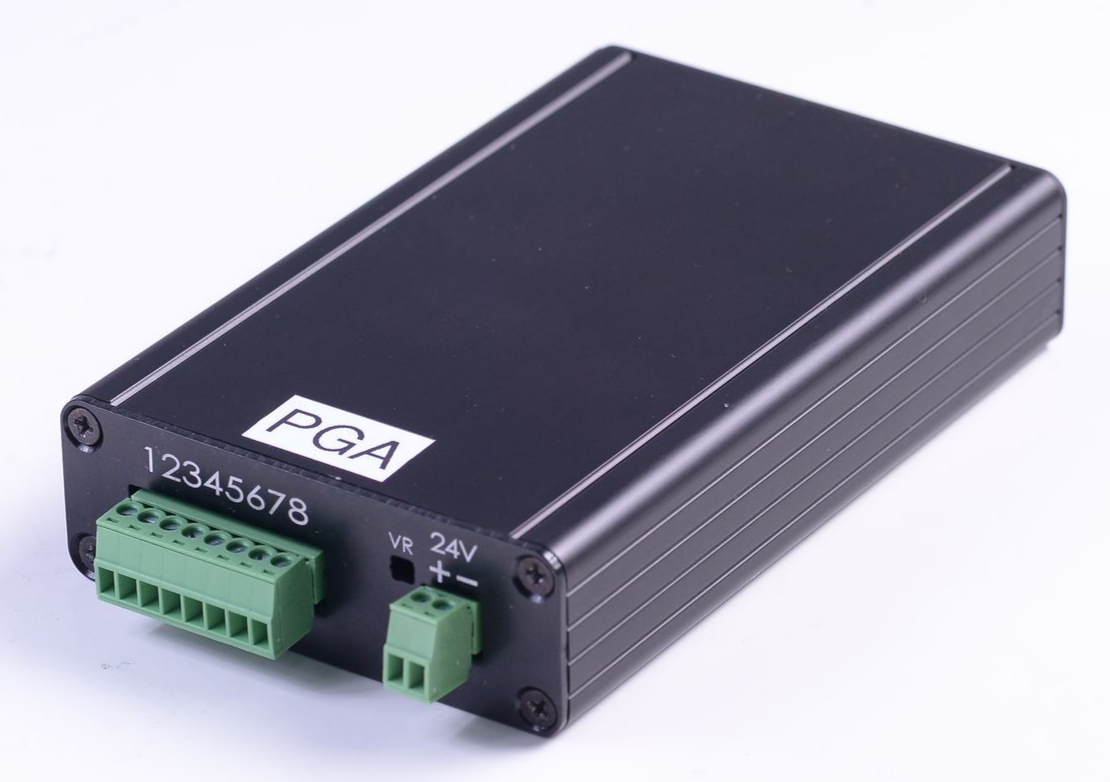

WPC 1ch Programmable Gain Amplifier (PGA) 是一個具備可程式化增益功能的訊號放大前端模組。本產品專為需要動態調整放大倍率的應用場景而設計，接受差動訊號輸入 (Differential Input)，有效消除共模雜訊，並輸出單端訊號 (Single-ended Output)，方便後端 DAQ 系統擷取。
核心特色
- 可程式化增益控制：支援從 0.125 到 128 的廣泛增益範圍，並透過 4-bit (D3~D0) 數位訊號進行精確切換。
- 差動訊號輸入：採用差動輸入架構，具備高達 140dB 的 CMRR，能有效抑制共模雜訊干擾。
- 高安全性隔離設計：提供通道對地的隔離保護，確保後端量測系統的安全。
- 內建濾波器：內建 EMI 濾波器與低通濾波器，頻寬達 9KHz，確保訊號純淨度。
產品規格與特點
WPC 1ch PGA 提供高精度且靈活的訊號放大功能，其主要規格如下：
- 供電輸入：24 VDC
- 可程式化增益：0.125 至 128 (透過 D3~D0 控制)
- 輸入電壓範圍：±10 V (差動 Differential)
- 輸出電壓範圍：±10 V (單端 Single-ended)
- 頻寬 (Bandwidth)：9 KHz
- 共模抑制比 (CMRR)：> 140 dB
- 隔離設計：通道對地隔離 (Channel-to-GND)

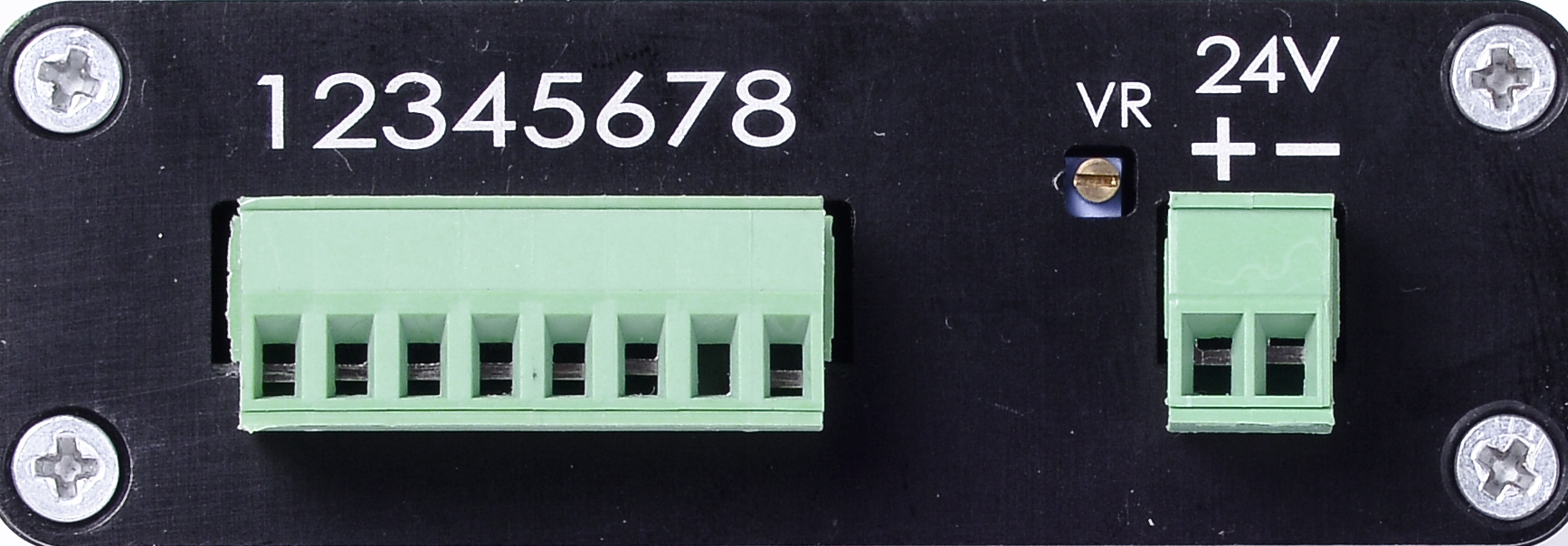

接腳定義與硬體介面
以下為 WPC 1ch PGA 的詳細接腳與電源配置說明：
| 接腳編號 | 名稱 | 功能說明 |
|---|---|---|
| 1 | Input+ | 差動訊號輸入 (正端) |
| 2 | Input- | 差動訊號輸入 (負端) |
| 3 | D3 | 增益控制位元 3 |
| 4 | D2 | 增益控制位元 2 |
| 5 | D1 | 增益控制位元 1 |
| 6 | D0 | 增益控制位元 0 |
| 7 | GND | 數位/訊號接地 |
| 8 | Output | 單端訊號輸出 (Single-ended) |
| 24V+ | 24V | 電源輸入 正極 |
| 24V- | 0V | 電源輸入 負極 |
注意
D0~D3 僅支援 3.3V / 5V，切勿接 24V，否則會損壞模組。
增益設定表 (Gain Control Table)
| D3 | D2 | D1 | D0 | 增益倍率 (Gain) |
|---|---|---|---|---|
| 0 | 0 | 0 | 0 | 0.125 |
| 0 | 0 | 0 | 1 | 0.25 |
| 0 | 0 | 1 | 0 | 0.5 |
| 0 | 0 | 1 | 1 | 1 |
| 0 | 1 | 0 | 0 | 2 |
| 0 | 1 | 0 | 1 | 4 |
| 0 | 1 | 1 | 0 | 8 |
| 0 | 1 | 1 | 1 | 16 |
| 1 | 0 | 0 | 0 | 32 |
| 1 | 0 | 0 | 1 | 64 |
| 1 | 0 | 1 | 0 | 128 |
系統連線與應用

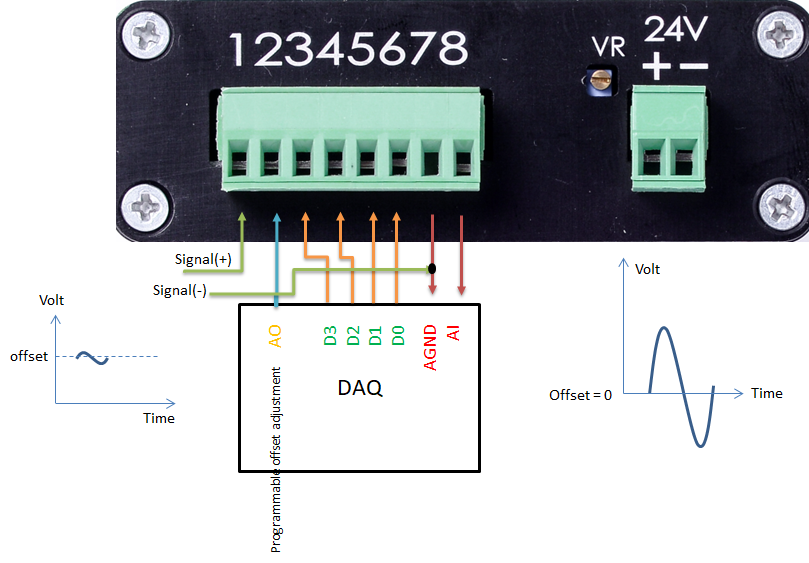

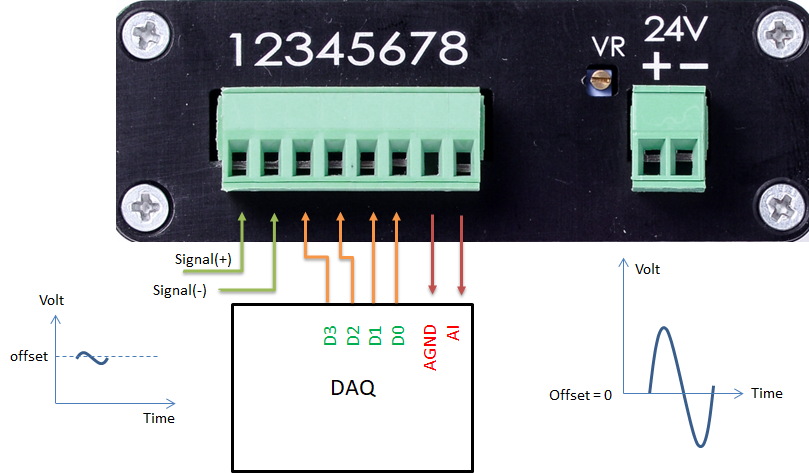

下圖展示了 WPC 1ch PGA 在系統中的典型連線範例。本模組接受差動訊號輸入，可有效抑制長距離傳輸或工業環境中的共模雜訊，並將放大後的訊號以單端形式輸出至後端 DAQ 系統。
連線範例 1
連線範例 2

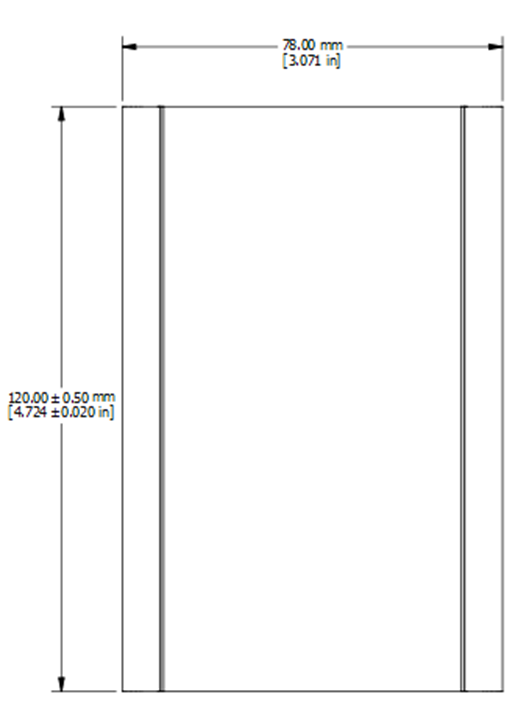

尺寸圖 (Dimensional Drawing)
