1ch Low Power Current Source

產品簡介​

WPC 1ch Low Power Current Source (LPCS) 是一個可將電壓訊號轉換為高精度微小電流輸出的訊號處理前端模組。本產品專為需要精密電流驅動與測量的應用場景而設計，具備精巧的體積與高效的電流控制能力。

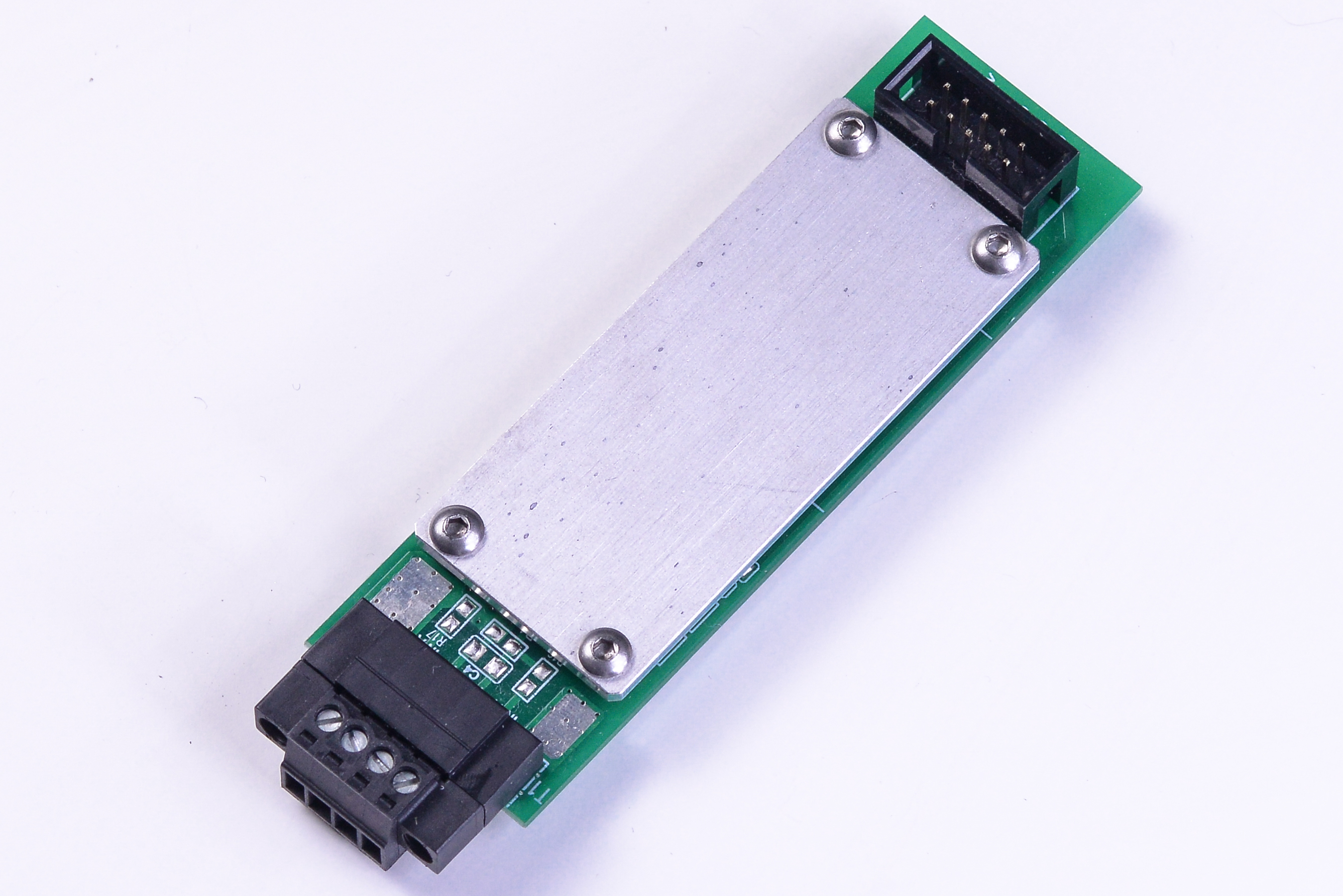

1ch_LPCS

產品規格​

參數最小值典型值最大值單位條件/說明
電流源供電輸入 (Vcs)5912V-
放大器供電輸入 (Vcc)71215V須至少比 Vcs 高 2V
電壓輸入範圍 (Vin)05VVcs = 12V
電壓輸入閾值 (Vth)204050mV-
電流輸出範圍 (Iout)0200mAVcs = 12V
電流輸出精度510µA-
Vsens 輸出範圍1012V須小於 Vcc 2V (Vcc = ±15V)
Isens 輸出範圍1012VVcc = ±15V

硬體介面與接腳定義​

WPC 1ch LPCS 具備上下兩組端子，分別負責不同訊號與電源的連接：

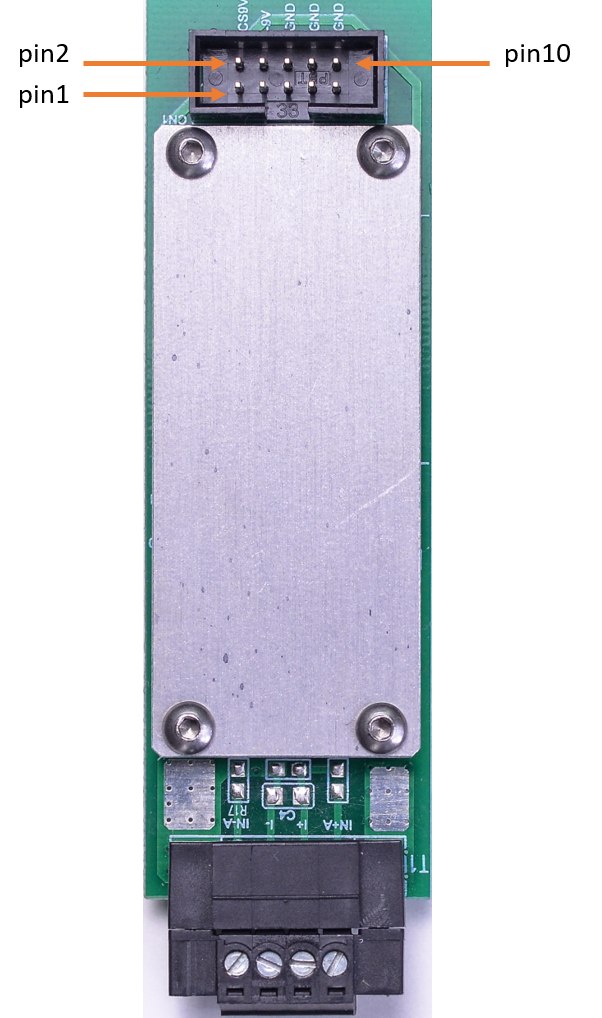

頂部端子 (Pin 1 ~ 10)​

主負責電源輸入與控制訊號連接。

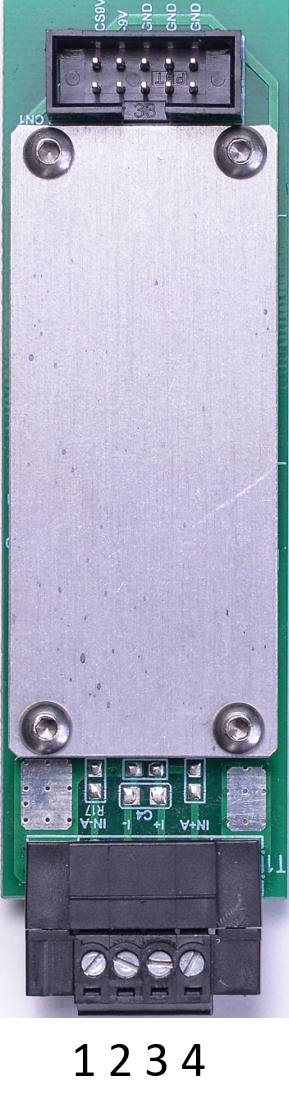

1ch_LPCS_pinout
接腳編號描述功能說明
1Current source power in+電流源正極電源輸入 (Vcs)
2Current source power in+電流源正極電源輸入 (Vcs)
3Sense amplifier power in+感測放大器正極電源 (Vcc)
4Sense amplifier power in-感測放大器負極電源
5Current Control Voltage in+外部控制電壓輸入 (Vin)
6AGND類比接地
7Current sense voltage out+電流感測電壓輸出 (Isens)
8AGND類比接地
9Voltage sense voltage out+電壓感測電壓輸出 (Vsens)
10AGND類比接地

底部端子 (Pin 1 ~ 4)​

主負責電流輸出與負載端電壓感測。

1ch_LPCS_pinout
接腳編號描述功能說明
1Vsens-電壓感測 (負端)
2Iout-電流輸出 (負端)
3Iout+電流輸出 (正端)
4Vsens+電壓感測 (正端)

系統連線與應用​

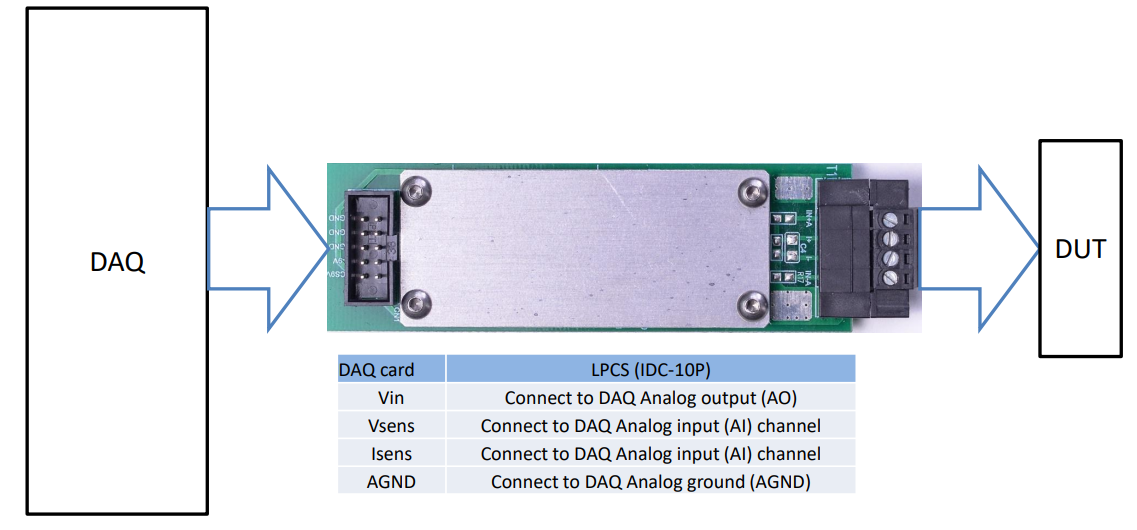

系統連接範例​

透過一般資料擷取設備 (DAQ) 進行控制與量測的連接範例：

1ch_LPCS_connection_diagram

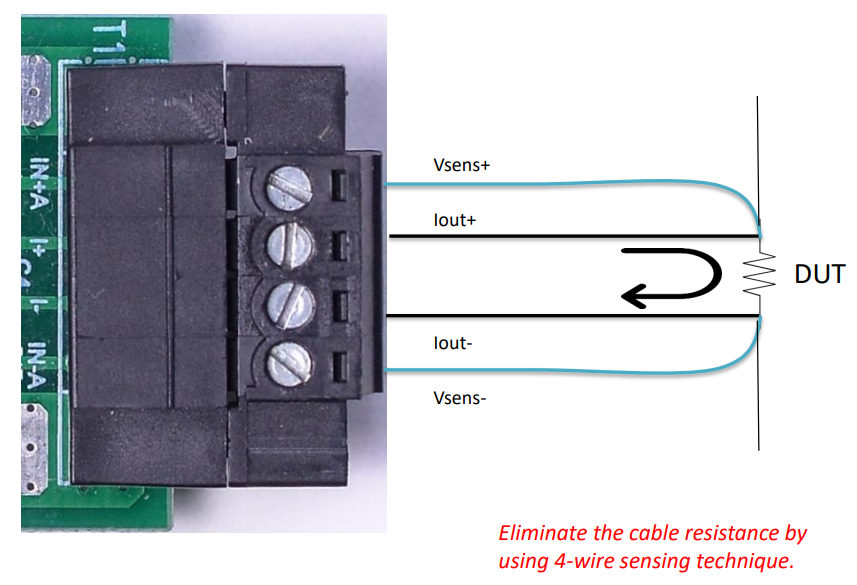

應用範例：接觸電阻量測​

提示

若欲量測接觸電阻，強烈建議使用四線式感測 (4-wire sensing) 技術，以消除線材本身阻抗所帶來的誤差，確保量測結果的精確度。

1ch_LPCS_CR_measurement

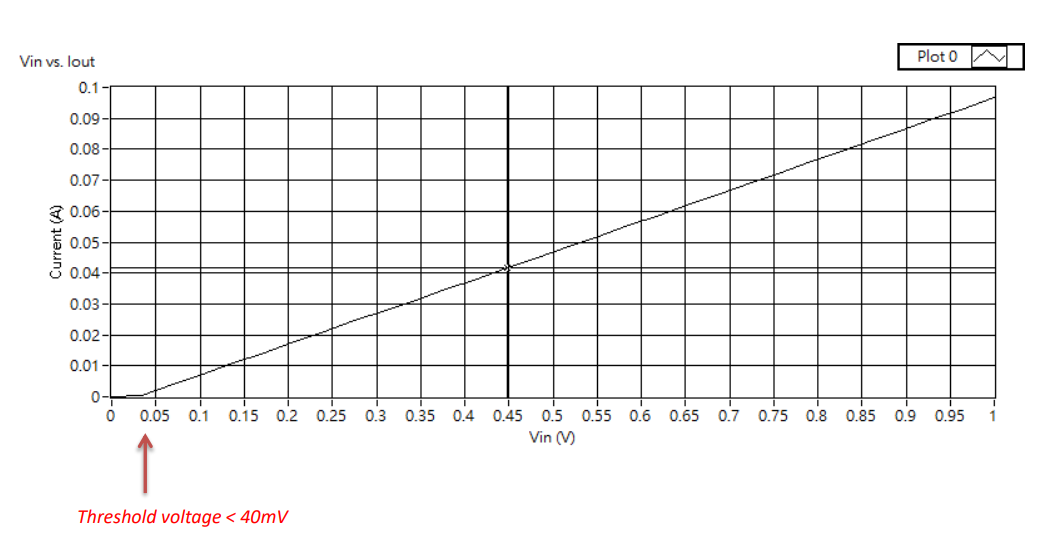

特性曲線：輸入電壓與輸出電流​

下圖展示了控制輸入電壓對應輸出電流的線性關係曲線：

1ch_LPCS_Vin_vs_Iout

擴充模組：2ch Power LPCS (專用電源供應器)​

WPC 2ch Power LPCS 是一款專為驅動 WPC 1ch LPCS 所設計的高隔離雙通道電源供應器，能有效簡化系統配線並提升訊號穩定度。

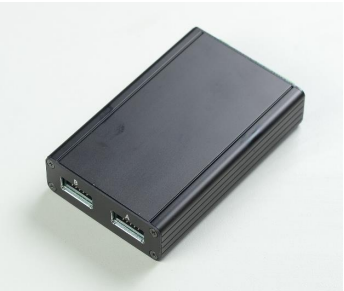

2ch_Power_LPCS_front

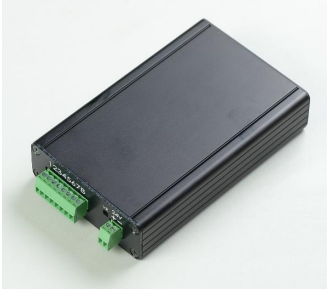

2ch_Power_LPCS_rear

產品規格與特點​

  • 支援對象：可同時支援 2 組 WPC 1ch LPCS 運行
  • 供電輸入 (Power In)：24 VDC
  • 電源輸出 (Power Out)：±12 V 高度隔離 (Isolated)
  • 電流輸出控制 (Current Out Control)：0 ~ 5 V
  • 電壓 / 電流感測 (Voltage / Current Sense)：0 ~ 5 V

前面板介面​

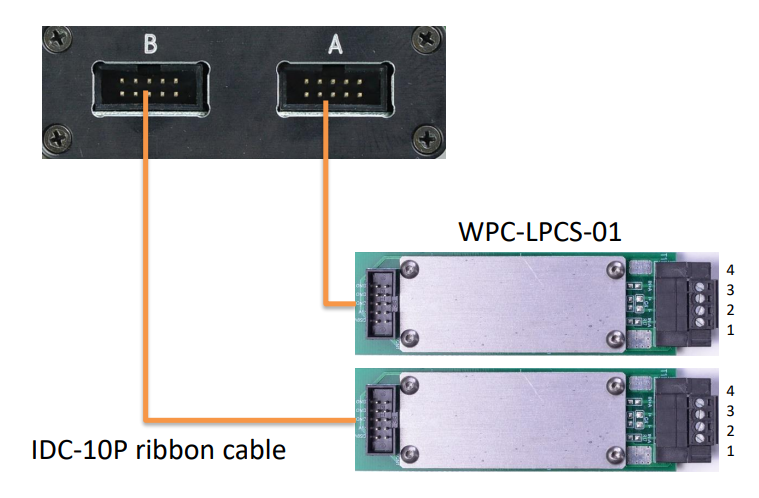

前面板具備兩組輸出埠，可直接透過 4-pin 訊號線與 1ch LPCS 的底部端子連接。

2ch_Power_LPCS_pinout_front
接腳編號描述
1Vsens-
2Iout-
3Iout+
4Vsens+

後面板介面​

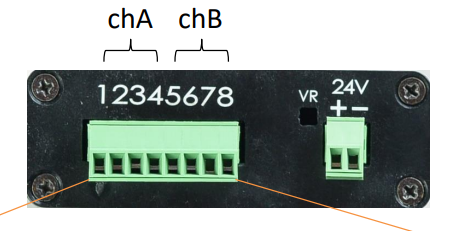

後面板備有兩組 10-pin 牛角座 (IDC-10P) 及連接至 DAQ 的訊號接口，分為 Channel A 與 Channel B 兩組獨立通道。

2ch_Power_LPCS_pinout_rear
接腳編號通道描述功能說明
1AVsens感測電壓 (0 ~ 10V 輸出)
2AIsens感測電流 (0 ~ 10V 輸出)
3AIctrl控制電流 (0 ~ 5V 輸入)
4AGND通道 A 專用類比接地 (AGND)
5BVsens感測電壓 (0 ~ 10V 輸出)
6BIsens感測電流 (0 ~ 10V 輸出)
7BIctrl控制電流 (0 ~ 5V 輸入)
8BGND通道 B 專用類比接地 (AGND)
