1ch Current Sense Amplifier

WPC 1ch Current Sense Amplifier 是一個專為將電流訊號轉換為電壓訊號的前端模組。確保測量系統在各種應用場景中皆能取得高解析度的數據

核心特色​

  • 高精度電流測量：提供高達 20µA 的精確度，確保微小電流變化的準確捕捉。
  • 高安全性隔離保護：具備通道對地的隔離設計 (Channel-to-ground isolation)，並提供相對類比接地高達 ±100V 的輸入耐受電壓，有效保護後端設備。
  • 寬廣測量範圍：支援 ±1A 的大範圍電流輸入，轉換為標準的 ±10V 輸出訊號。
  • 標準化供電：採用工業標準 24VDC 供電，易於整合至現有控制系統中。

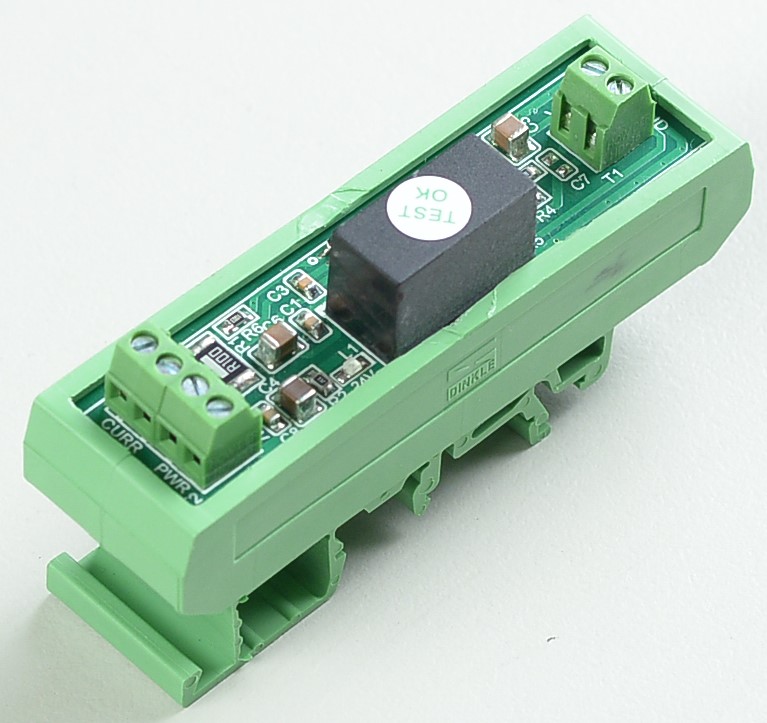

1ch_Current_Sense_Amplifier

產品規格與特點​

WPC 1ch Current Sense Amplifier 提供精巧、高效的電流測量功能，其主要規格如下：

  • 供電輸入：24 VDC
  • 輸入範圍：±1 A
  • 輸出範圍：±10 V
  • 測量精度：20 µA
  • 隔離設計：通道對地隔離 (Channel-to-ground)
  • 輸入耐壓 (相對於類比 AGND)：±100 V
  • 輸出位準 (Output level)：約 0.02 V

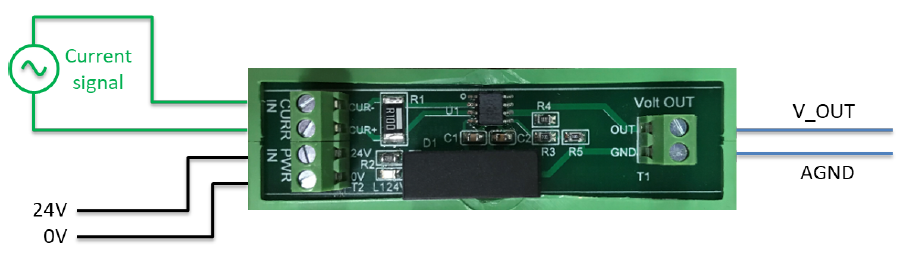

接腳定義與硬體介面​

以下為 WPC 1ch Current Sense Amplifier 的詳細接腳與電源配置說明：

1ch_Current_Sense_Amplifier_pinout

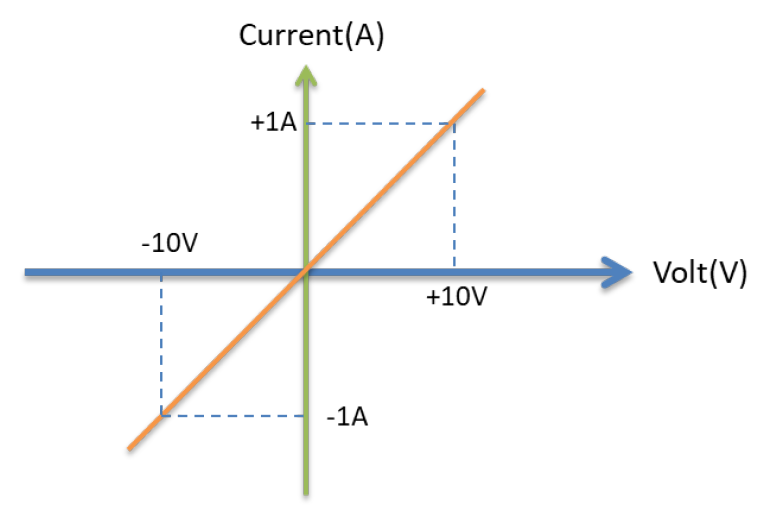

電流對電壓映射表 (Current-to-Voltage Mapping Table)​

電流 (A/mA)電壓 (V)
1A10V
100mA1V
-100mA-1V
-1A-10V
1ch_Current_Sense_Amplifier_current_to_voltage

進階設定與技術規格​

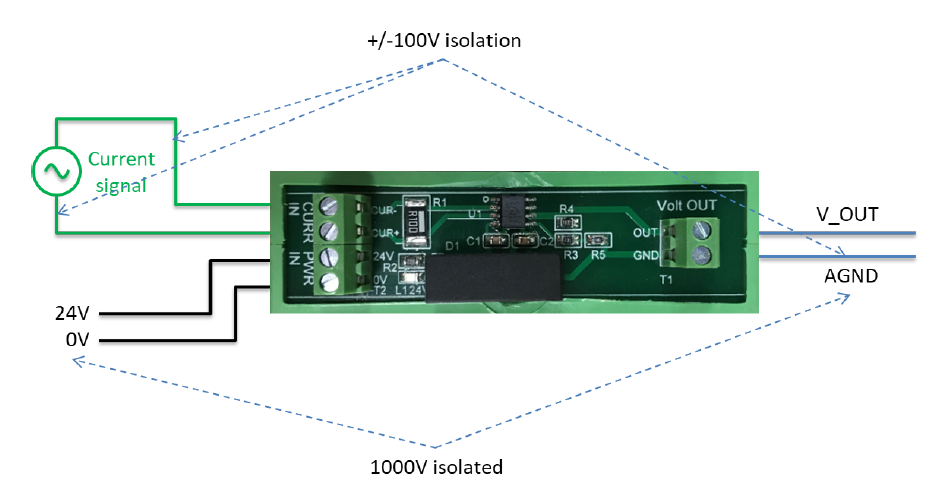

隔離規範 (Isolation Specification)​

1ch_Current_Sense_Amplifier_isolation

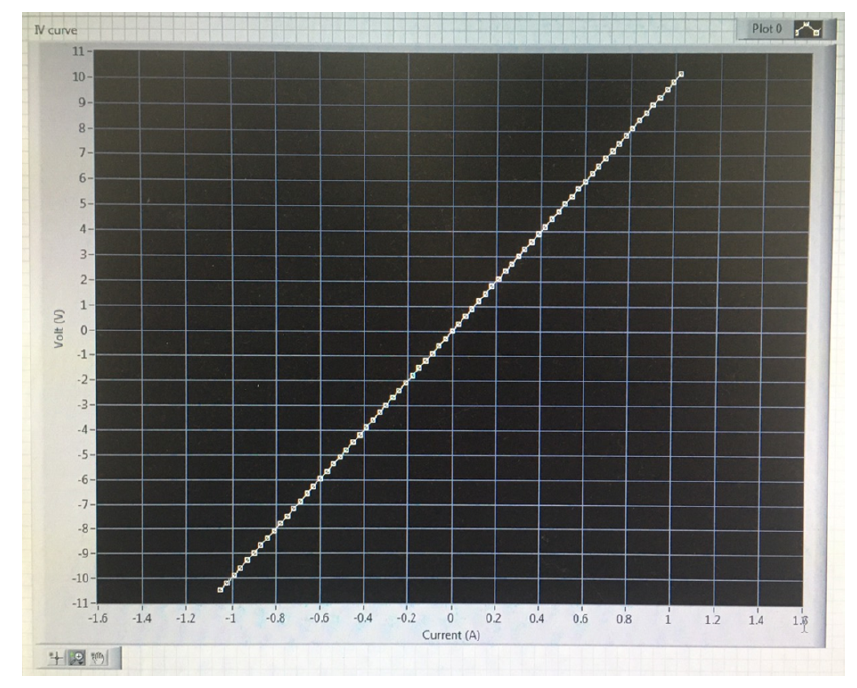

輸入對輸出曲線 (範圍：±1A)​

1ch_Current_Sense_Amplifier_1A

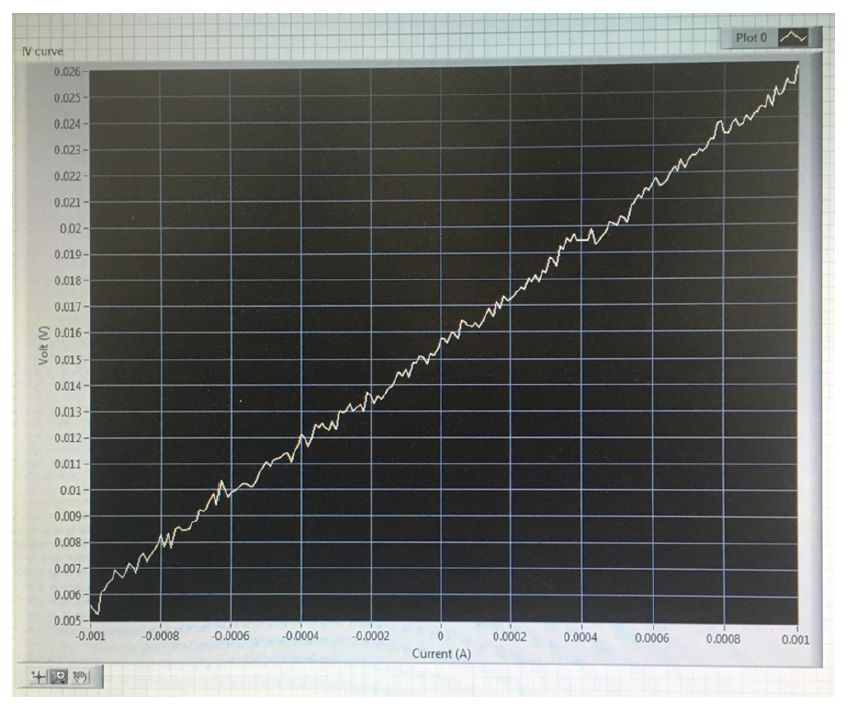

輸入對輸出曲線 (範圍：±1mA)​

1ch_Current_Sense_Amplifier_1mA
