1ch LVDT Signal Conditioner

WPC LVDT Signal Conditioner 是一款專為線性差動變壓器 (LVDT) 位移感測器設計的訊號處理前端模組。它集成了激勵電壓驅動、解調濾波與訊號放大功能，能將感測器的位移變化精確轉換為標準的類比電壓訊號。

核心特色​

  • 高動態驅動能力：提供 7kHz 的驅動頻率 (Drive Frequency)，適用於大多數標準 LVDT 感測器。
  • 寬廣輸出範圍：支援 ±10V 的類比電壓輸出，具備優異的線性度。
  • 可調式增益與偏移：配備雙電阻 (VR1 & VR2)，使用者可針對不同量程與零點位置進行細膩調校。
  • 低雜訊穩定性：噪訊位準控制在 30mV 以下，確保高解析度的位移量測。
  • 工業標準介面：採用 24VDC 供電，易於整合至各式資料擷取與自動化系統。

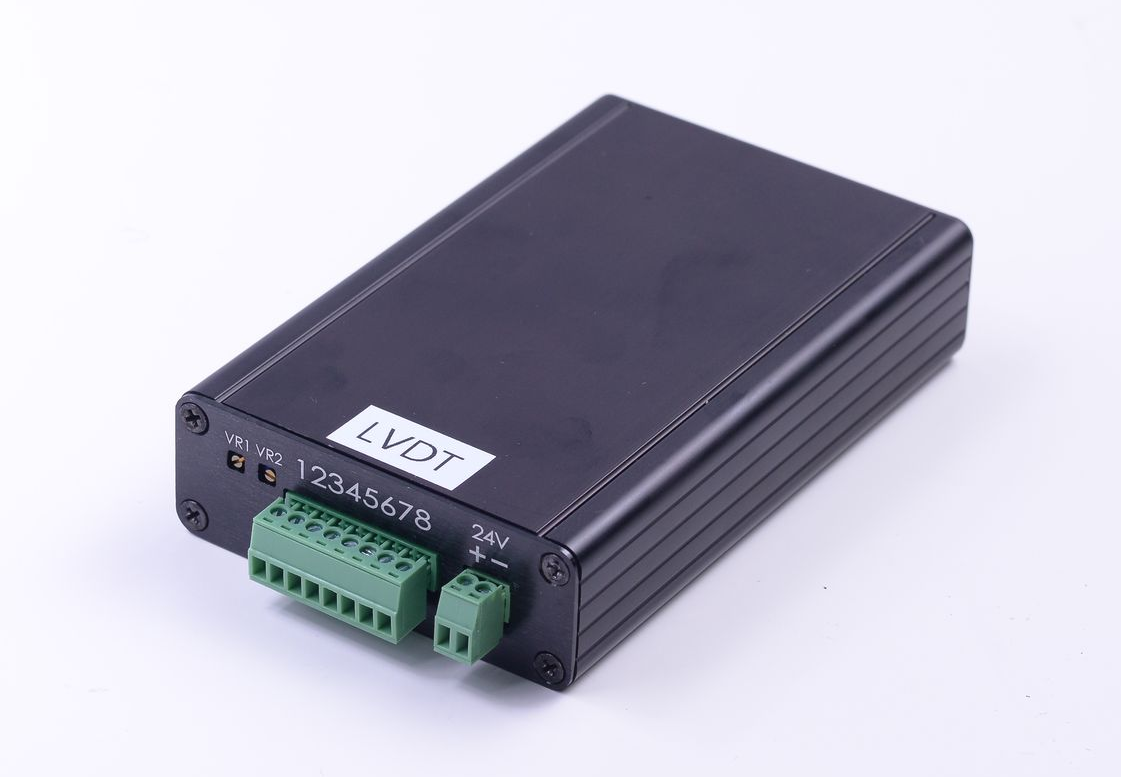

LVDT_Signal_Conditioner

產品規格與特點​

WPC LVDT Signal Conditioner 提供穩定且精確的位移訊號處理能力，其主要規格如下：

  • 供電輸入：24 VDC
  • 輸出電壓範圍：±10 V
  • 驅動頻率 (Drive Frequency)：7 kHz
  • 頻寬 (Bandwidth)：0 ~ 300 Hz
  • 基本噪訊 (Noise)：< 30 mV

接腳定義與硬體介面​

以下為 WPC LVDT Signal Conditioner 的詳細接腳與調校電阻說明：

編號標籤 / 功能功能說明
VR1Gain Tuning增益調整：順時針旋轉增加增益；逆時針旋轉減少增益
VR2Offset偏移調整：±9.9V 至 ±9.7V。順時針旋轉減少；逆時針旋轉增加
1Vb感測器連接端 B
2Va感測器連接端 A
3EXC2激勵電壓輸出 2
4EXC2激勵電壓輸出 2
5GND內部接地
6NC未連接
7GND (SIG)訊號輸出 接地
8Vout (SIG)訊號輸出 (Vout)
24V24V電源輸入 正極
0VGND電源輸入 負極 (0V)

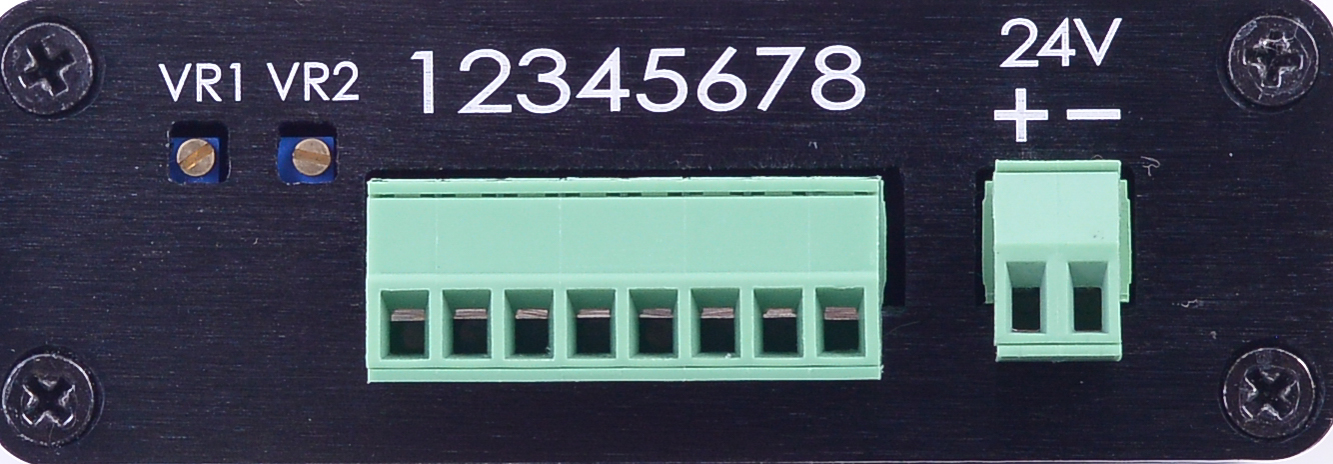

LVDT_Signal_Conditioner_pinout

系統連線與應用​

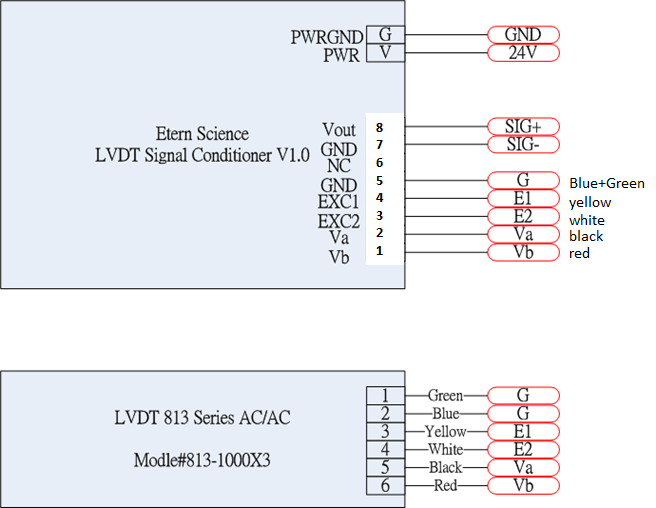

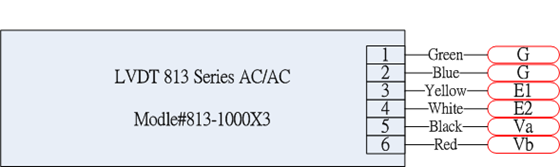

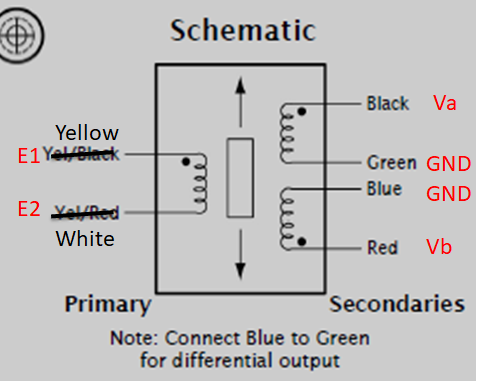

連線範例 (Connection Diagram)​

將 LVDT 感測器的激勵與訊號線正確連接至對應端子，即可啟動位移量測。

LVDT_Signal_Conditioner_connection
LVDT_Signal_Conditioner_connection1
LVDT_Signal_Conditioner_connection2

特性與規格參考​

LVDT-813 系列支援​

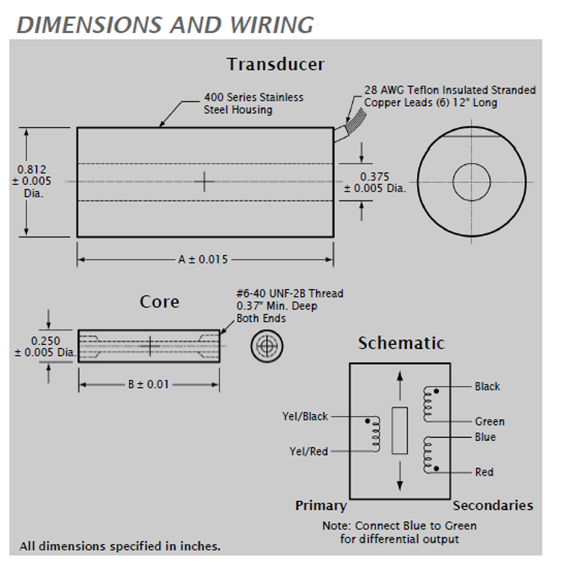

本模組可完美搭配 LVDT-813 系列位移感測器使用，下圖展示了該系列的典型規格與性能曲線。

LVDT_813_series

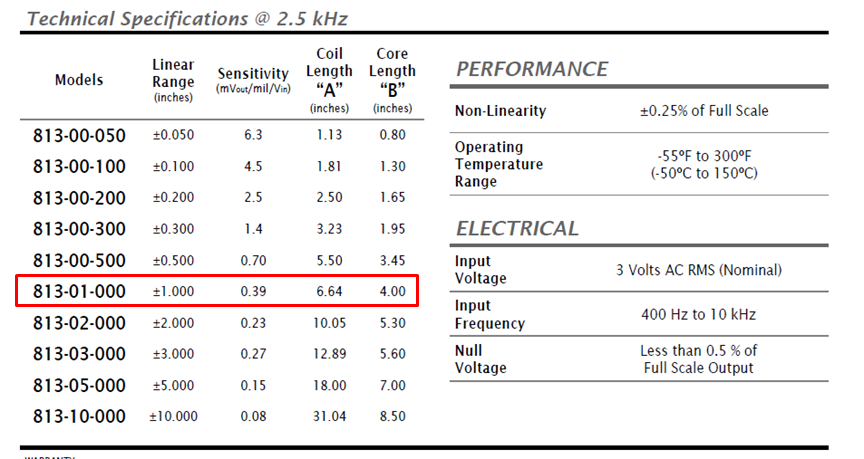

LVDT-813-1000 datasheet​

LVDT_Signal_Conditioner_813-1000

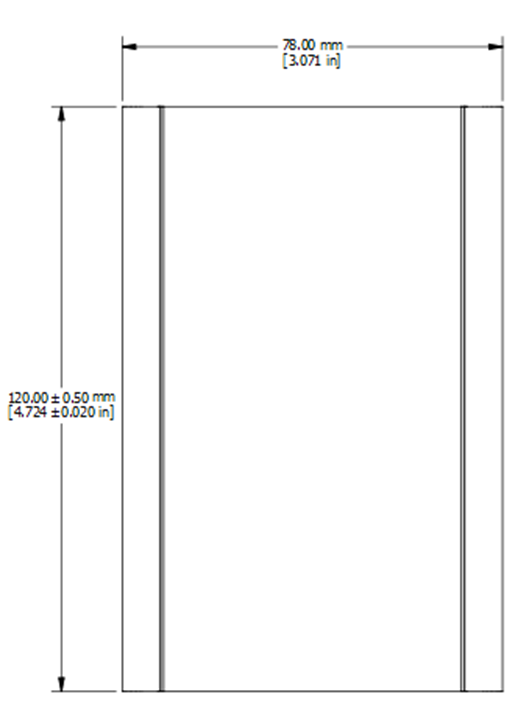

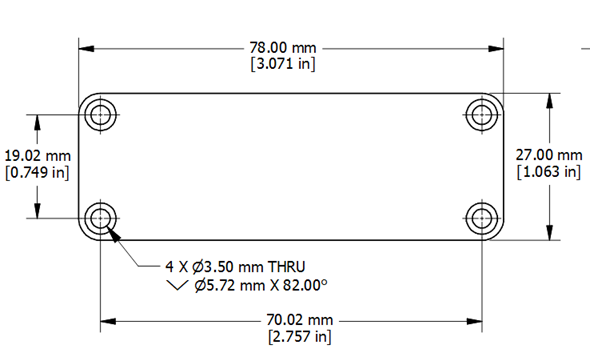

尺寸圖 (Dimensional Drawing)​

LVDT_Signal_Conditioner_dimension
LVDT_Signal_Conditioner_dimension1
