遙控器操作教學
無人機遙控器操作影片

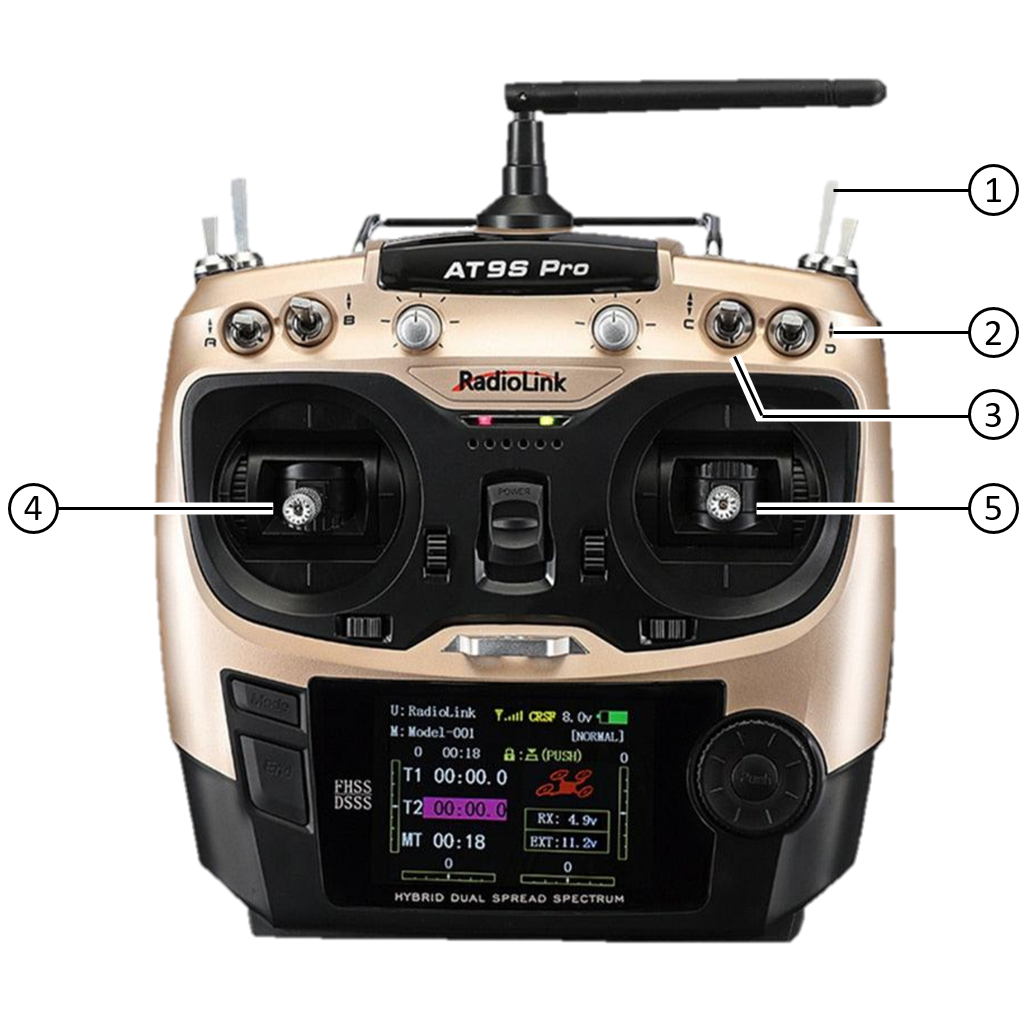

遙控器按鍵說明
| 位置 | 功能 | 說明 |
|---|---|---|
| ① 右上方撥桿 | 起飛鍵 | 撥動此開關以執行起飛動作。 |
| ② 右上方撥桿 | 上位控制模式 | 切換控制權： - Remote controller：遙控器手動控制 - Mission computer：任務電腦控制 |
| ③ 右中間撥桿 | 飛行控制模式 | - Stop：停止 - Attitude：姿態模式 (較靈活) - Position：定位模式 (較穩定) |
| ④ 左手搖桿 | Z ( ↕ ) / Yaw ( ↔ ) | - Z ( ↕ )：控制上升、下降 (油門) - Yaw ( ↔ )：控制原地左轉、右轉 (旋轉) |
| ⑤ 右手搖桿 | Roll ( ↔ ) / Pitch ( ↕ ) | - Roll ( ↔ ) / Y：控制向左飛、向右飛 (側飛) - Pitch ( ↕ ) / X：控制向前飛、向後飛 (俯仰) |

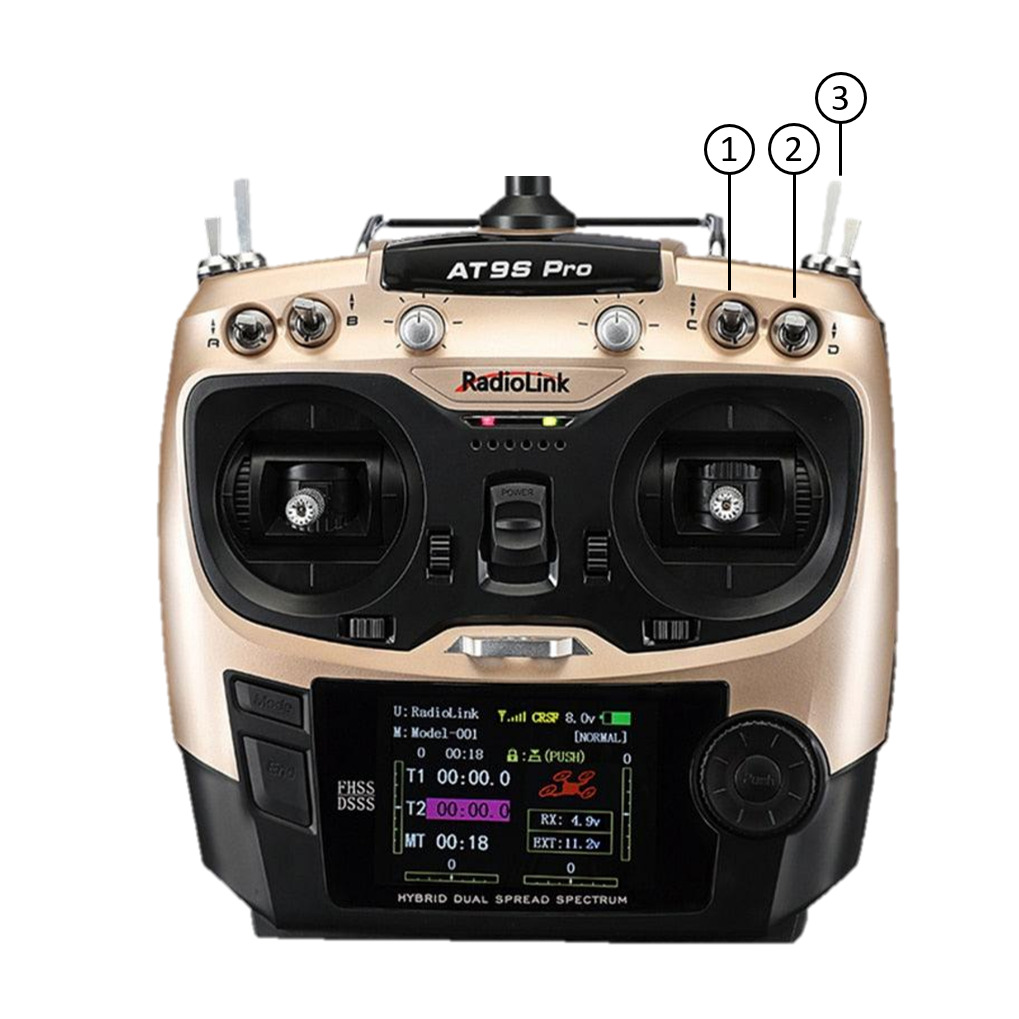

起飛操作說明
| 步驟順序 | 說明 |
|---|---|
| 步驟 1 設定飛行模式 | 將「飛行控制模式」切換到 Attitude mode (中間) 或 Position mode (最下面)。 |
| 步驟 2 確認控制權 | 確認「上位控制模式」開關位置在 Remote controller (最上面)。 |
| 步驟 3 執行起飛 | 持續按住「起飛鍵」直到無人機起飛。 |
| 系統反應 | 無人機的自動起飛流程如下： 1. 低速轉動旋翼 2 秒 2. 增加旋轉速度到定值 3. 定轉速保持 2 秒 4. 起飛離開地面 |

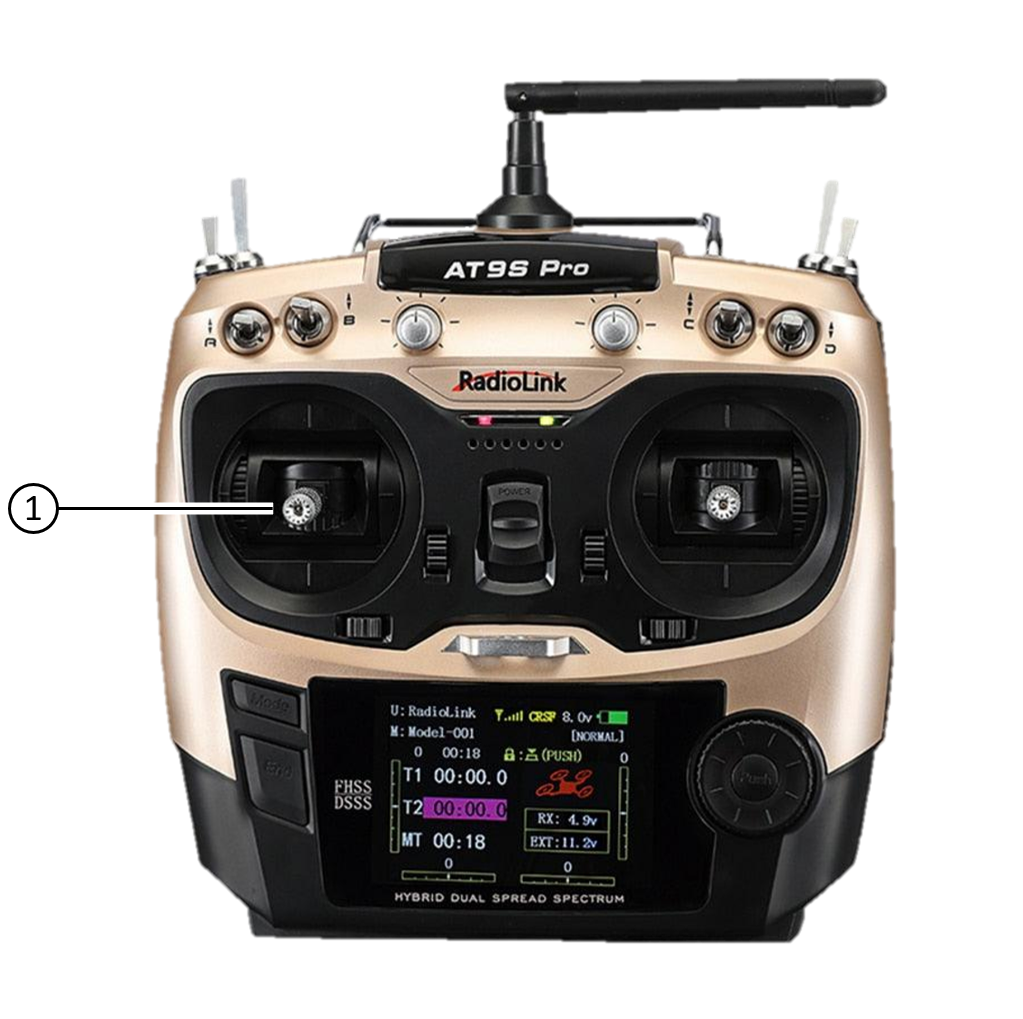

降落操作
把左手搖桿 (Z 軸控制桿) ( ↕ ) 移至最低位置。無人機接近地面後，會自動解除飛行模式。

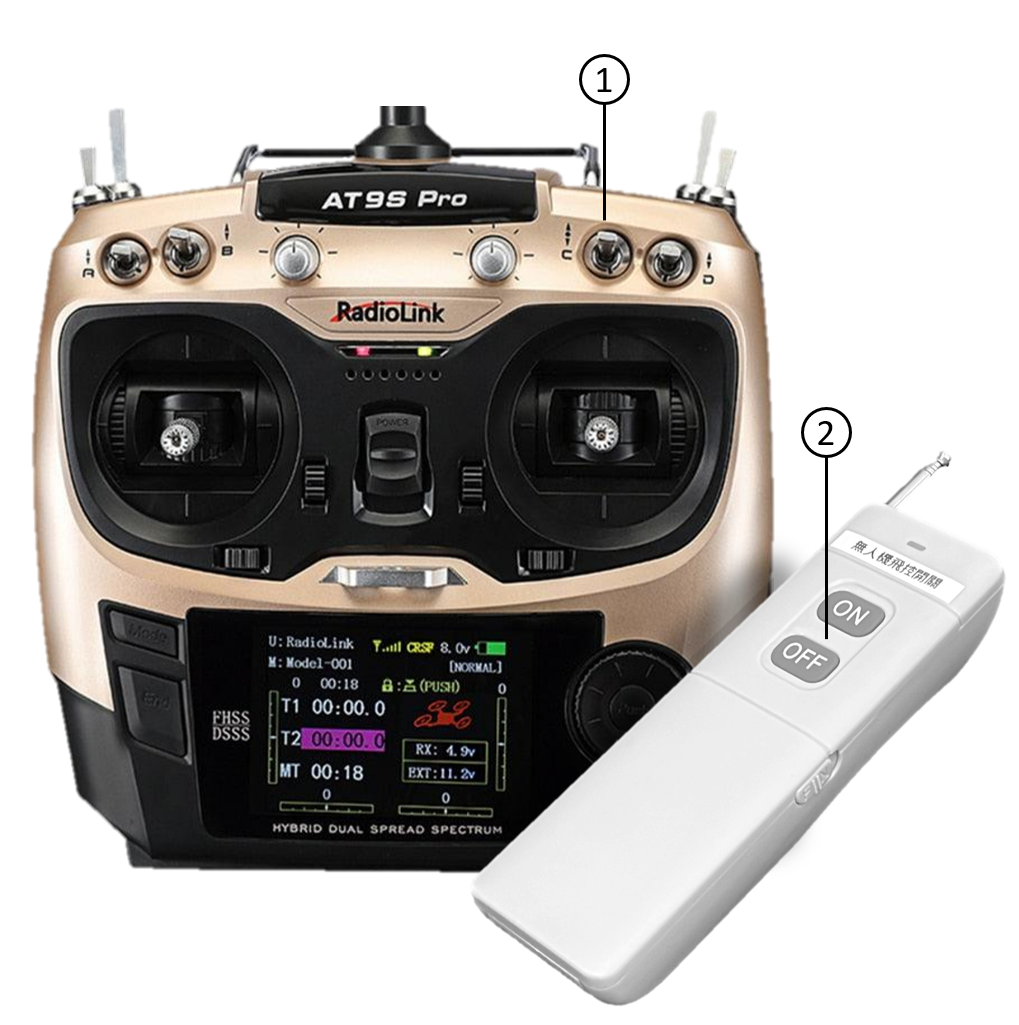

緊急關閉
緊急關閉：
| 方式 | 操作步驟 | 結果與原理 |
|---|---|---|
| 方法 ①：遙控器 | 解除控制模式：撥動到最上方 (Stop) 的位置 | 這是告訴飛控電腦「停止執行任務」。這屬於軟體層面的指令，通常反應較快且標準。 |
| 方法 ②：飛控開關 | 強制切斷電源：按下 OFF 按鈕 | 這是直接切斷飛控系統的電力供應。就像直接拔掉插頭一樣，是最徹底的關閉方式。⚠️ 無人機可能會瞬間失去動力掉下來 |
