電池充電教學

電池充電教學操作影片

簡介

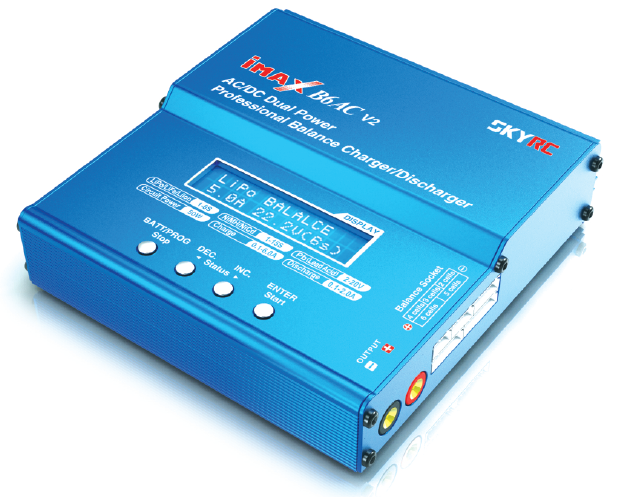

imax B6AC v2 是一款處理器控制的智能充電器，適用於大多數常見的電池類型。

支援電池類型

電池類型	中文名稱
LiPo	鋰聚合物電池
LiIon	鋰離子電池
LiFe	磷酸鐵鋰電池

充電器規格： 最大充電電流可達 6A，或最大功率 50W。

電池接線

電池充電器組包含：電池充電器、電源線與數條充電線轉接線。電池的充/放電需要將電池上的充/放電線與平衡充線接上充電器，如下圖所示：

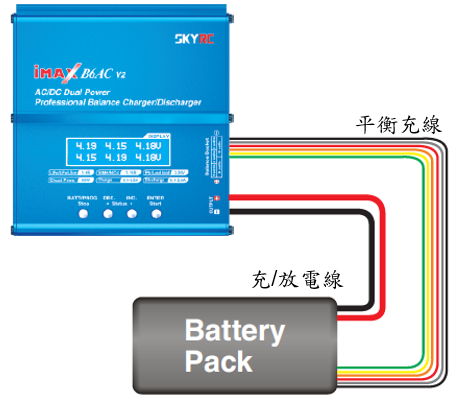

電池接線示意圖。取自 iMAX B6AC V2 Manual。

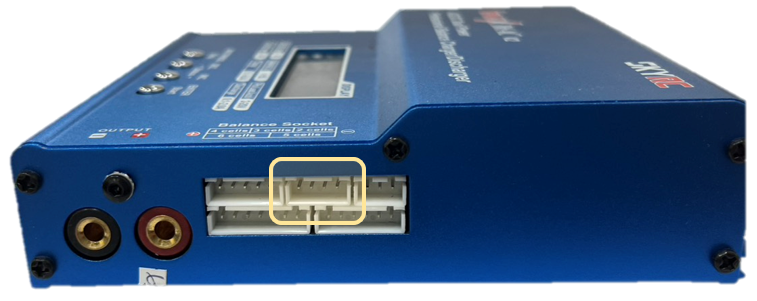

3S 電池平衡充線位置

充電器基本操作：選擇電池種類

imax B6AC v2 支援多種電池，必須正確切換設定以確保充電安全。

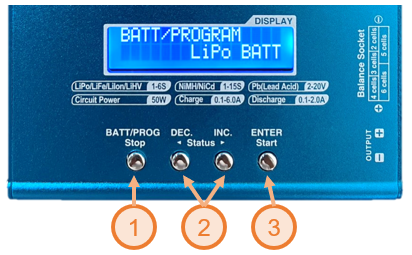

電池種類選單

步驟	操作方法
1.	按 BATT/PROG 按鈕，進入電池種類模式。
2.	按 ◀ (左) / ▶ (右) 按鈕，切換至 LiPo BATT 模式。
3.	按 ENTER 確認選擇。

充電步驟 (以 3S LiPo 電池為例)

WPC Drone 使用的是 3S LiPo 電池（代表內部串聯 3 個電芯，標準電壓為 11.1V）。為確保安全，需要設定正確的充電模式、充電電流與充電電壓。

1. 選擇平衡充電模式 (BALANCE CHG)

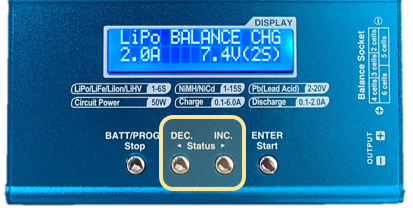

選擇平衡充電模式

在設定好電池種類 (LiPo) 後的初始畫面，按下 ◀ (左) / ▶ (右) 按鈕切換模式，直到畫面顯示 BALANCE CHG (平衡充電模式)，這是 LiPo 電池最推薦且安全的充電方式。

2. 設定充電電流與電壓

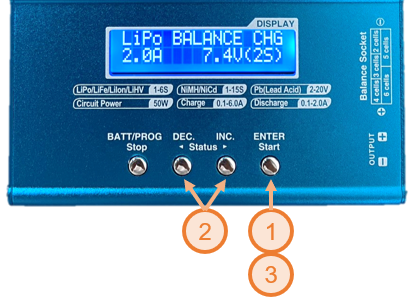

設定充電電流與電壓

設定項目	操作步驟	建議設定值 (依電池容量而異)
充電電流 (A)	1. 按下 ENTER 一下，電流數字會閃爍。 2. 按下 ◀/▶ 調整數值。 3. 按下 ENTER 確認並自動切換至電壓設定。	設為 2.0A (請參考下方提示確認最高安全電流)
電池電壓 (V)	1. 電流設定完成後，電壓數字 (`-.-V(-S)`) 會閃爍。 2. 按下 ◀/▶ 將數值調整至符合您的電池。 3. 按下 ENTER 完成設定。	設為 11.1V (3S)

充電電流設定建議

通常鋰電池安全充電電流最大值為 1C ~ 2C。

6500mAh (即 6.5Ah) 的電池，1C 最大充電電流為 6.5A。
2200mAh (即 2.2Ah) 的電池，1C 最大充電電流為 2.2A。請勿設定超過電池負荷的電流，以免發生危險！

3. 開始充電

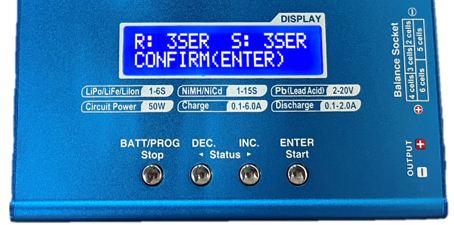

確認是否開始充電的畫面

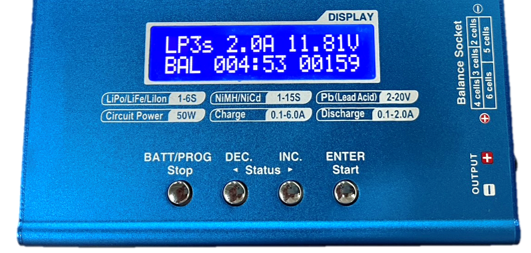

充電中的畫面

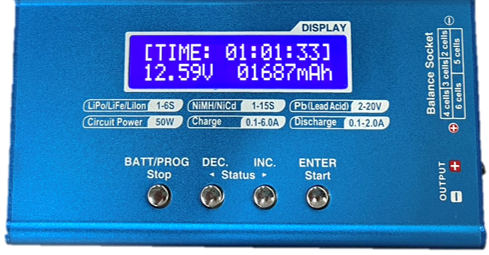

充電完成畫面

步驟	操作方法
1.	在設定完成的畫面上，長按 ENTER 按鈕進入充電前檢查。
2.	畫面會顯示 `CONFIRM(ENTER)` 字樣，此時再次短按 ENTER 按鈕即可開始充電。
3.	充電完成後，充電器會發出提示音，畫面上可看到總充電時間、當前電池電壓與充入的總電量 (mAh)。

電池儲存放電 (STORAGE)

若 LiPo 電池長時間不使用，不建議滿電或空電存放，否則容易導致電池膨脹或電芯損壞。請利用充電器的 STORAGE 功能，將電池放電或充電至 儲存電壓 (3.8V/cell) 以利長期保存。

步驟	說明	操作方法
1. 切換模式	選擇儲存模式	在初始畫面按 ◀/▶ 按鈕，切換至 STORAGE 模式。
2. 設定電流	設定充放電電流	按 ENTER 一下，數字閃爍後按 ◀/▶ 將電流設為 2.0A。
3. 設定電壓	設定電池芯數	按 ENTER 確認電流並切換至電壓，數字閃爍後按 ◀/▶ 設為 11.1V (3S)，再按 ENTER 確認設定。
4. 執行儲存	開始放電/充電	長按 ENTER，看到 `CONFIRM(ENTER)` 後，再短按 ENTER 即可開始執行儲存程序。
