PYCO WIFI

PYCO WIFI 是一款全功能型 Python 可程式化控制器，整合 8 通道 AI/AO/DI/DO，並內建 Wi-Fi 與 OLED 螢幕，支援 SD 卡擴充，適合獨立運作與物聯網應用。

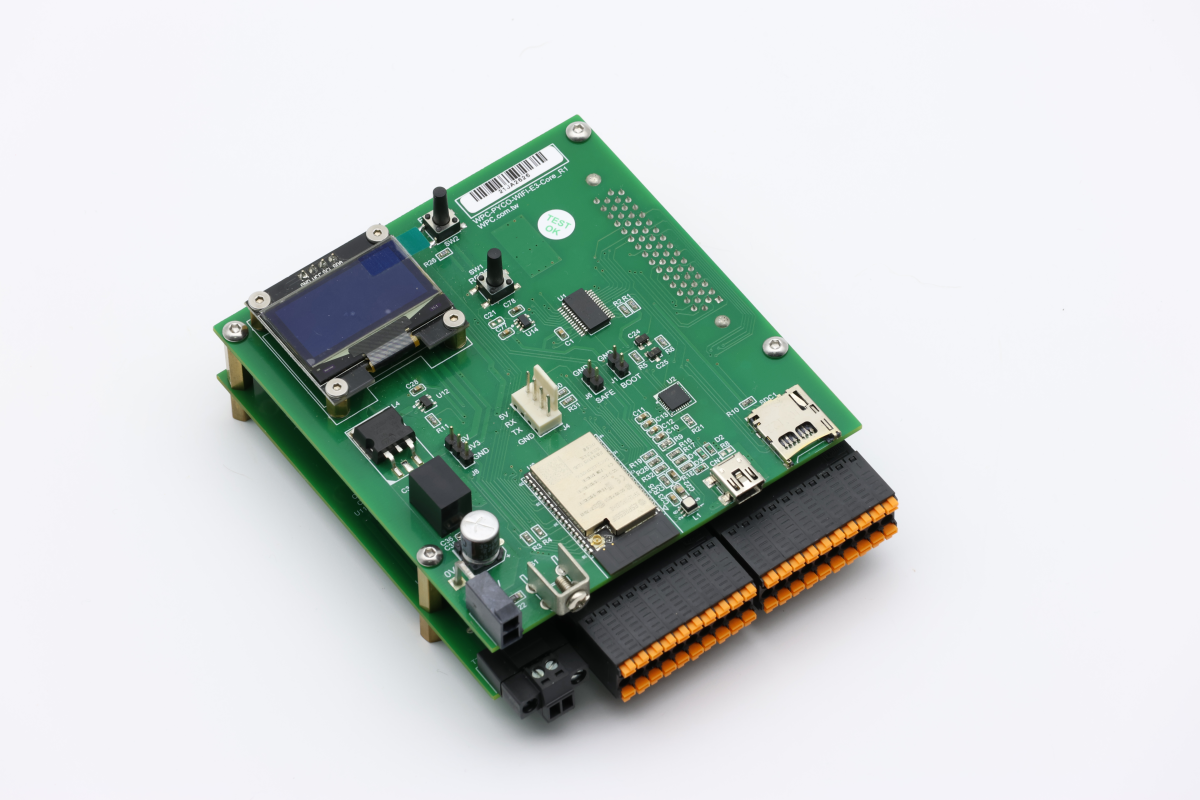

產品外觀​

PYCO WIFI 外觀

主要特色​

  • Python Programmable: 支援 Stand-Alone Python 應用程式開發。
  • 數位輸出 (DO):
    • 8 通道 NPN/PNP (光耦合隔離 24V)。
  • 數位輸入 (DI):
    • 8 通道 NPN/PNP (光耦合隔離 24V)。
  • 類比輸出 (AO):
    • 8 通道同步輸出，16-bit 單端。
    • 輸出範圍: ±10V。
  • 類比輸入 (AI):
    • 8 通道同步取樣，16-bit 單端。
    • 輸入範圍: ±10V。
  • 24V DC 電源輸入。
  • Web-based Configurator: 網頁式設定介面。
  • Wi-Fi: 802.11 b/g/n (2.4 GHz to 2.5 GHz)。

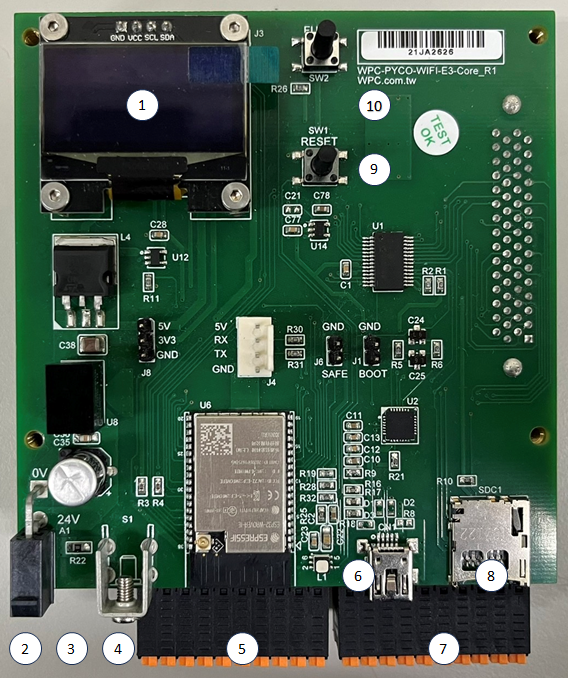

各部名稱​

PYCO WIFI 外觀
  1. LCD 螢幕: 顯示網路資訊、韌體詳細資料、序號及其他功能資訊。
  2. 24V DC 輸入: 主要電源輸入。
  3. Secondary 24V DC 輸入: 次要電源輸入。
  4. 保護接地 (PE)。
  5. 類比 (Analog) 連接器。
  6. USB A to Mini USB 連接器。
  7. 數位 (Digital) I/O 連接器。
  8. SD 卡插槽。
  9. Reset 按鈕:
    • 短按：重啟裝置。
    • 按住 FUNC 同時按下 Reset：重啟並進入 bootloader 模式。
  10. FUNC 按鈕:
    • 使用者可自定義 (User-customizable)。

腳位定義​

PYCO WIFI 腳位

類比 I/O 連接器 (Analog I/O Connector)​

AO0AO2AO4AO6AGNDAI0AI2AI4AI6AGND
135791113151719
2468101214161820
AO1AO3AO5AO7AGNDAI1AI3AI5AI7AGND

數位 I/O 連接器 (Digital I/O Connector)​

DO0DO2DO4DO60VDI0DI2DI4DI624Vo
135791113151719
2468101214161820
DO1DO3DO5DO70VDI1DI3DI5DI724Vo
