cPCI 2ch-CAN FD

1. 簡介​

cPCI 2ch-CAN FD 是一張具備 2 通道的 CAN FD (Controller Area Network Flexible Data-Rate) 卡。

2. 特色​

  • 通道數：2 通道
  • 連接器：D-SUB 37P
  • 隔離：兩個通道彼此之間是隔離的。
  • 終端電阻：內建 120 歐姆終端電阻。

3. 外觀與腳位​

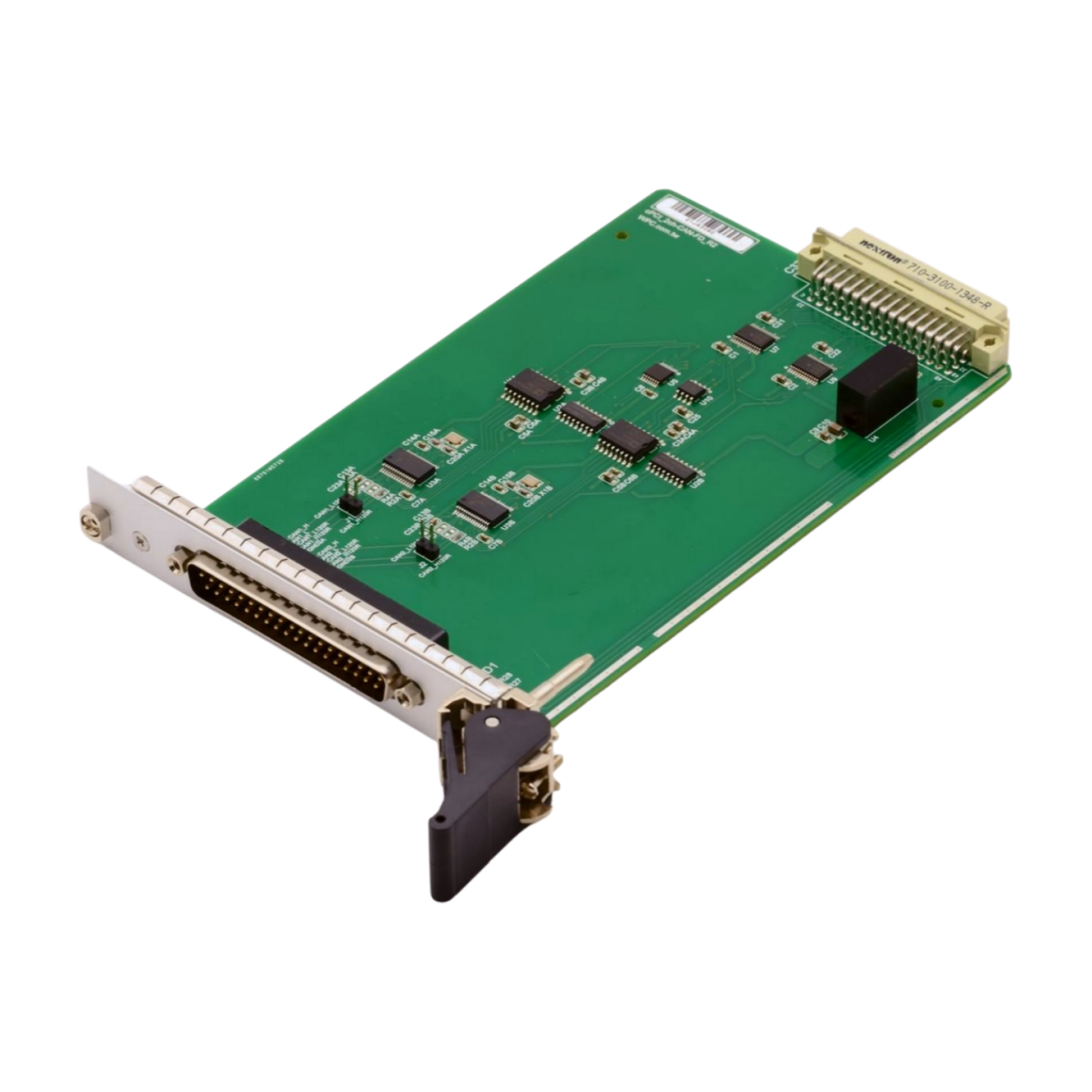

cPCI 2ch-CAN FD Appearance

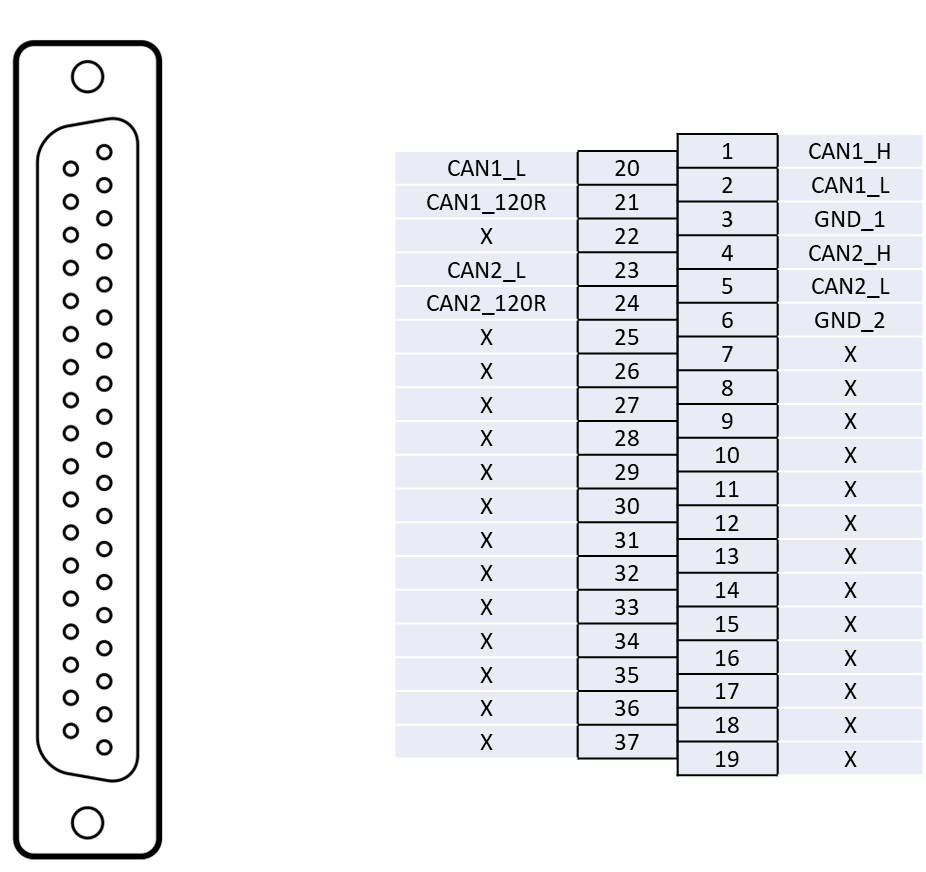

cPCI 2ch-CAN FD Pinout
備註

可以透過短路 pin20, 21 或者 pin 23, 24 來啟用終端電阻（Terminaion Resistor）。
